Dúvida
Como habilitar o uso de SSL no Host do sistema RM?

Ambiente
Framework - Linha RM - Frame - Todas as versões do sistema RM

Solução

Para se realizar a configuração do certificado SSL, é preciso obter um certificado digital válido, adquirido através de uma autoridade certificadora (AC). Estes são facilmente encontradas na web, mas também é possível gerar certificados digitais auto assinados, para os testes.

É recomendável que a AC escolhida para gerar o certificado já esteja no diretório de autoridades confiáveis raiz, do gerenciamento de certificados do computador, pois desta forma não será necessário importar a AC em todas as máquinas clientes.

1. A seguir estão os passos para Instalar o Certificado SSL/TLS no Servidor:

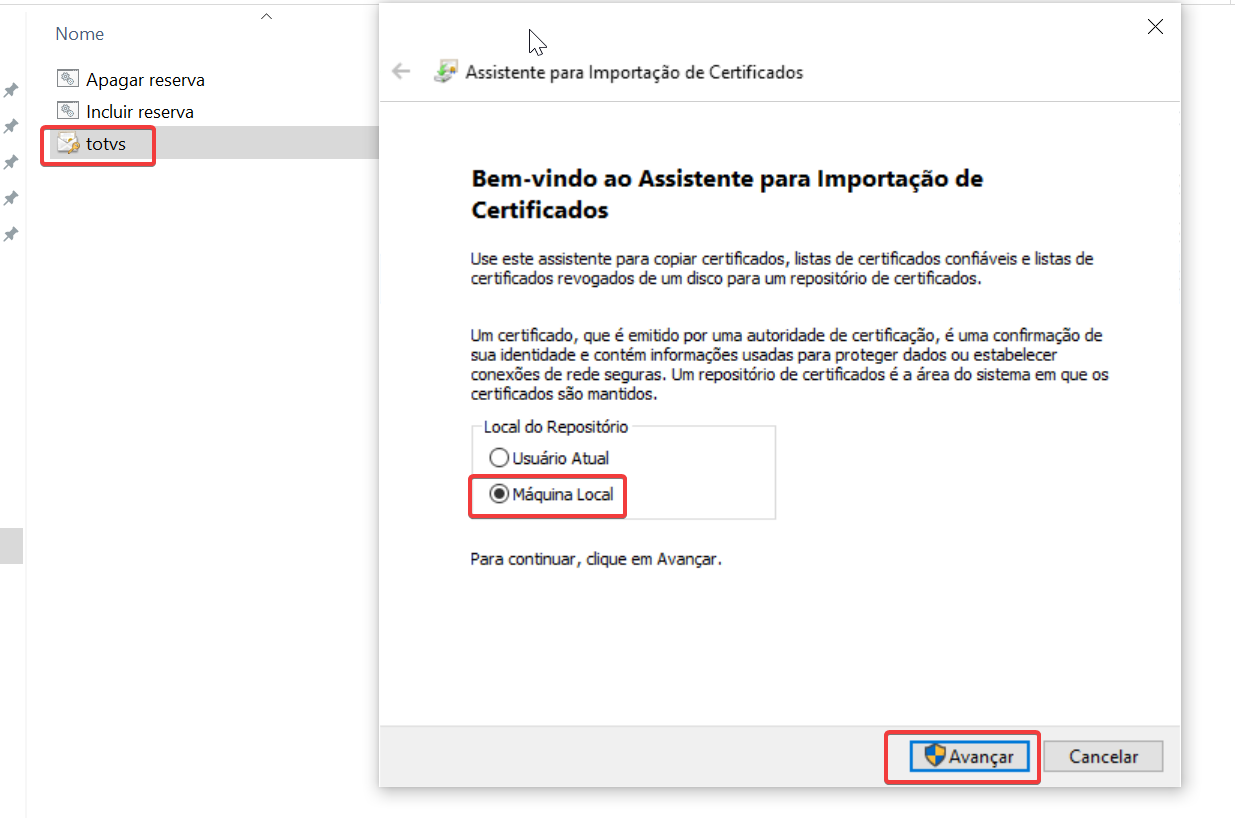

Com o certificado ja em um diretório, o execute para iniciar o processo de importação:

Em local de Repositório selecione: Máquina Local

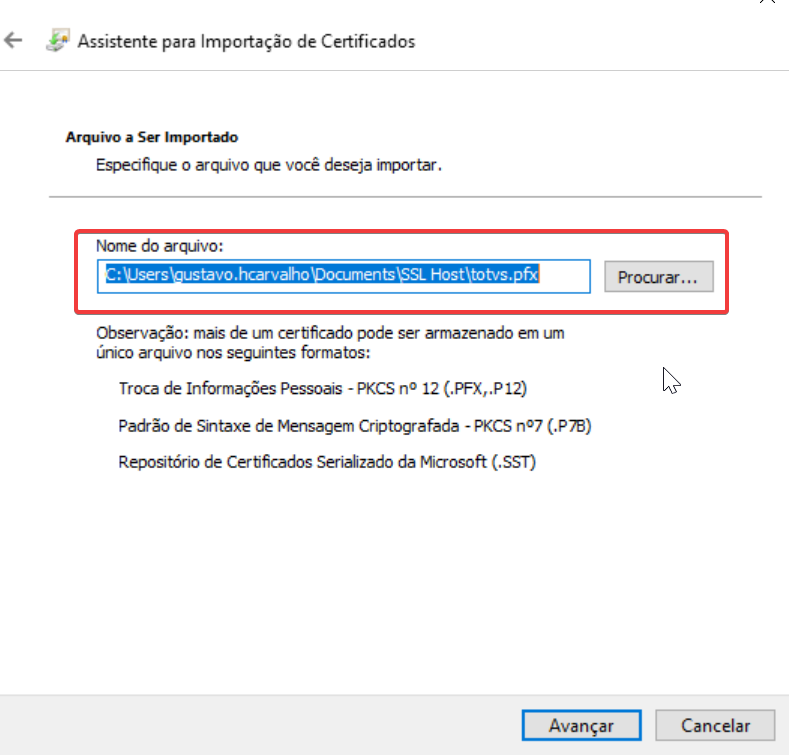

Na especificação do arquivo do certificado, deixe definido o certificado ao qual esta utilizando.

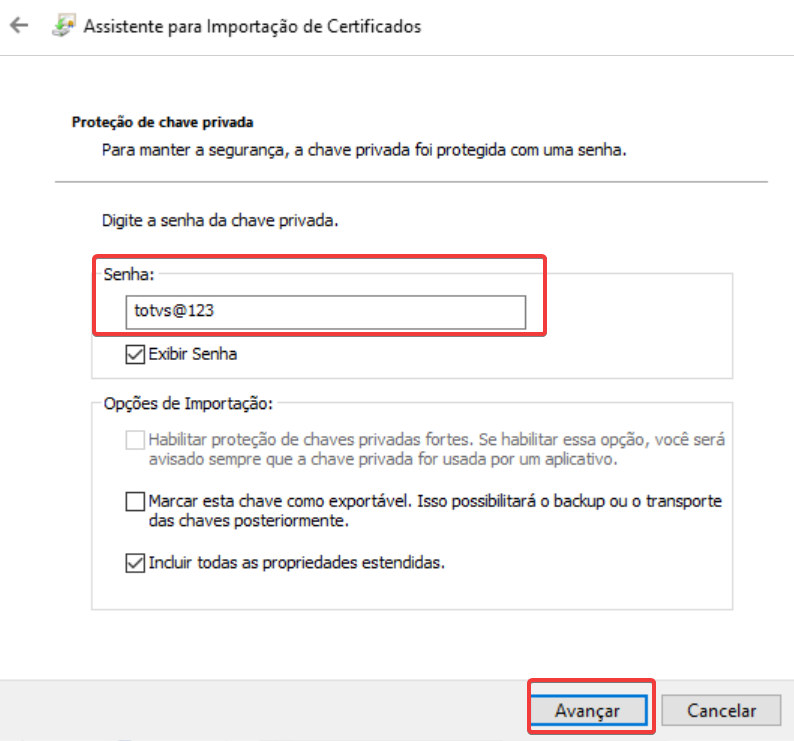

Informe a chave de segurança que seu certificado possui e prossiga com a importação.

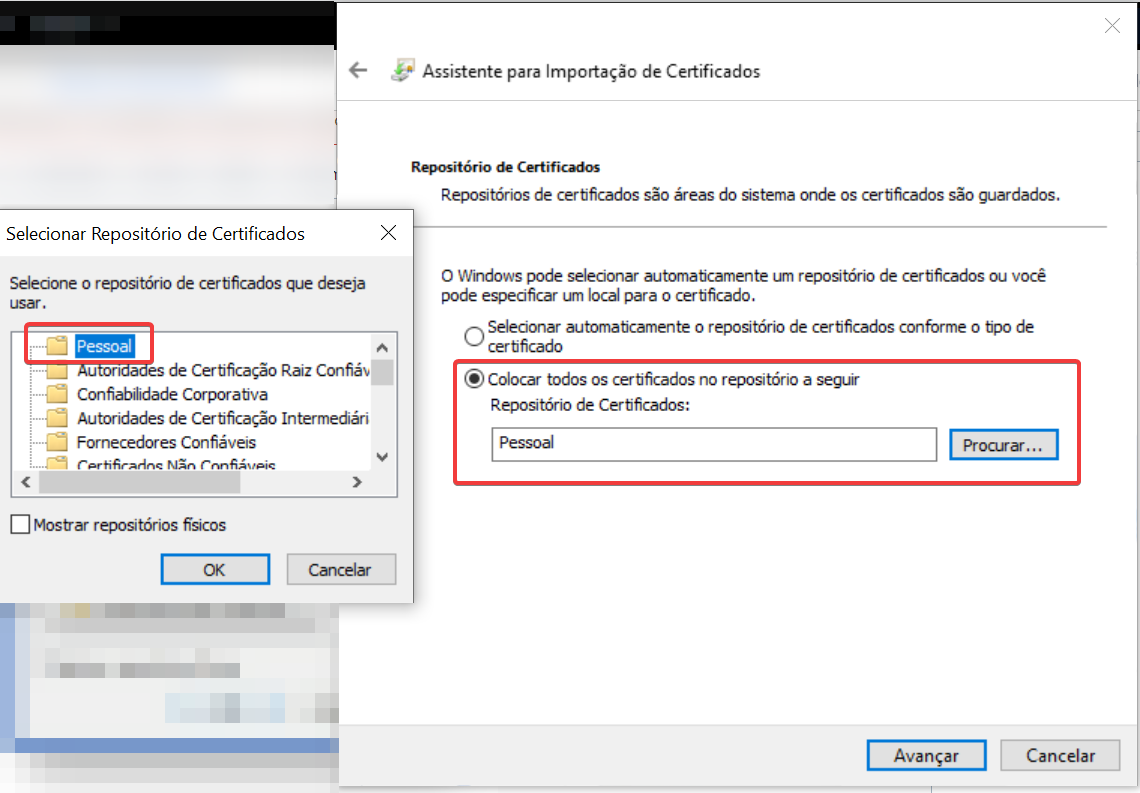

No repositório do certificado, marque a opção para Colocar todos os certificados no repositório a seguir e selecione o repositório Pessoal.

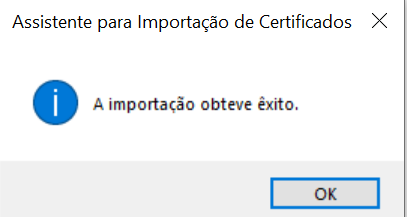

Avance o processo de importação ate sua conclusão.

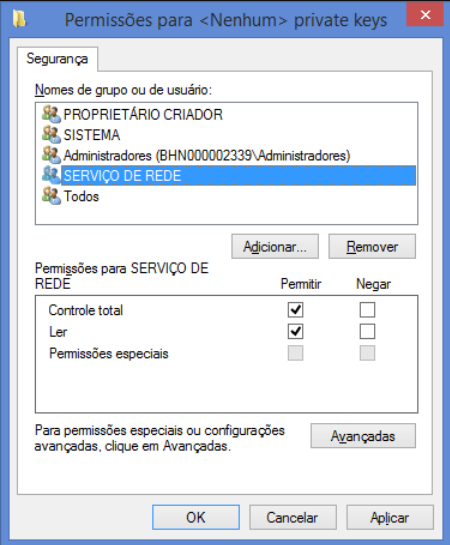

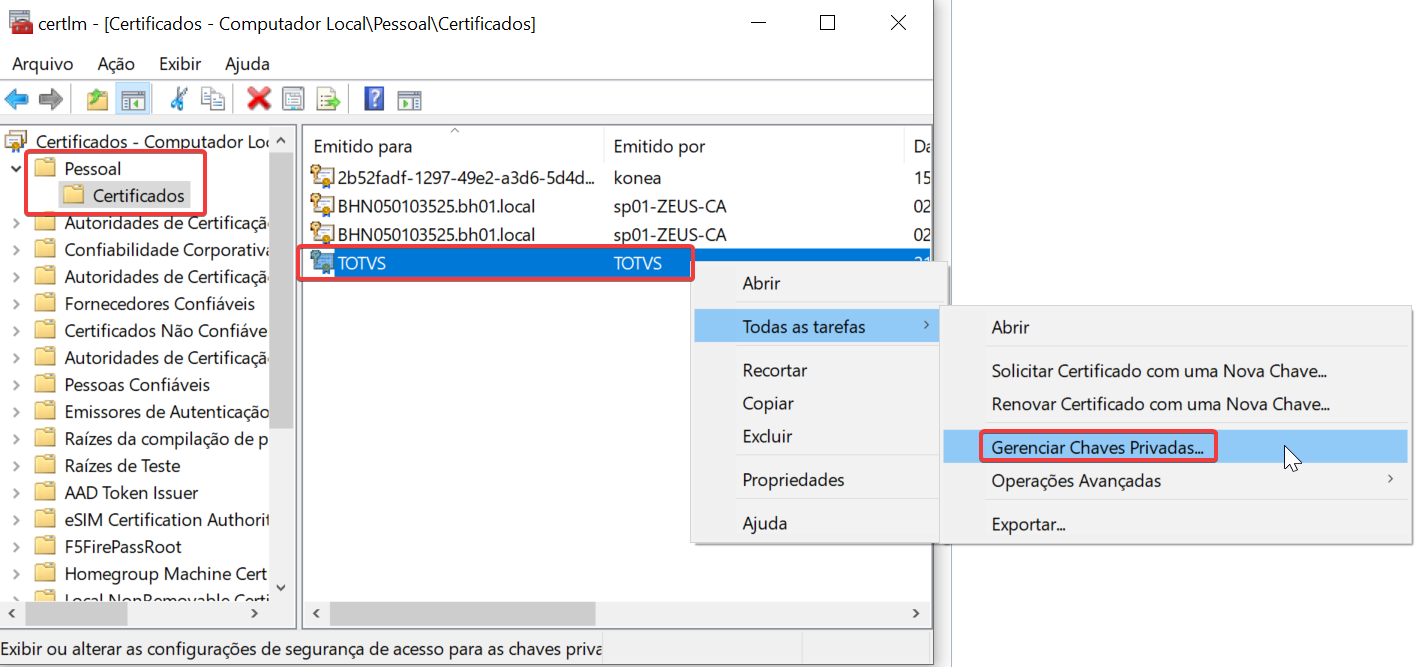

2. Abra o gerenciamento de certificados do computador (certlm.msc) como administrador e dê permissão para o usuário do Host nas chaves privadas do certificado:



Atribua as permissões ao usuário do "Serviço de rede", "SERVIÇO DE REDE" ou "NETWORKSERVICE", para que o serviço de Host possa acessar corretamente o certificado.

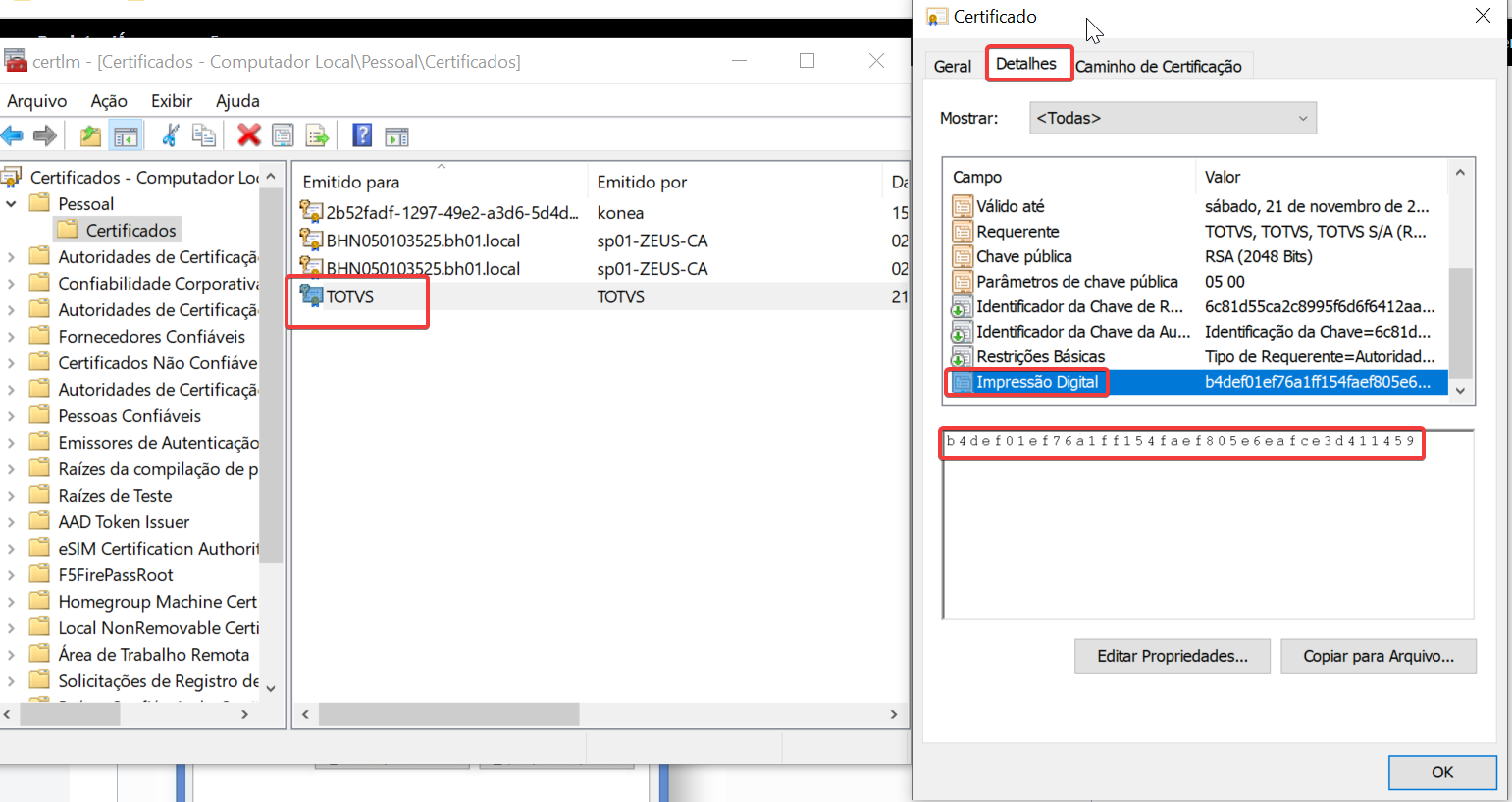

3. Abra o Certificado e copie a Impressão Digital (Thumbprint) e o armazene para uma futura configuração:

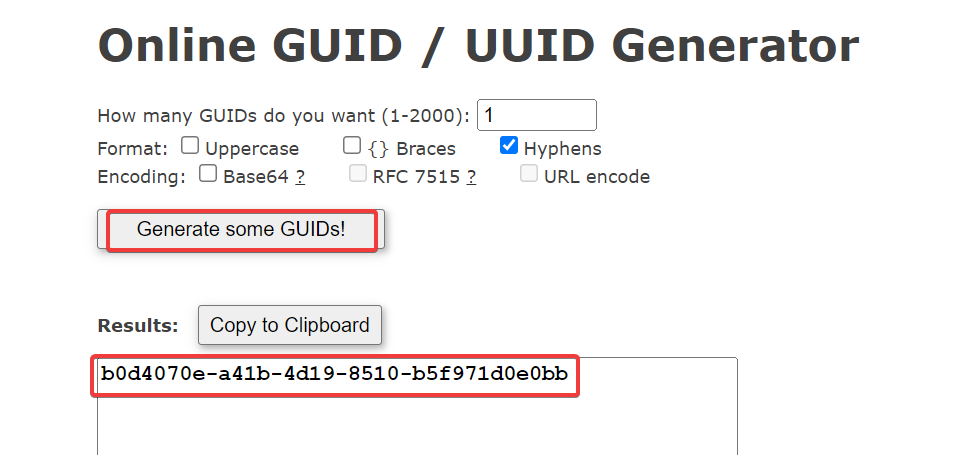

Em seguida, gere um GUID através do site https://www.guidgenerator.com/online-guid-generator.aspx e também o armazene para ser utilizado nos próximos passos.

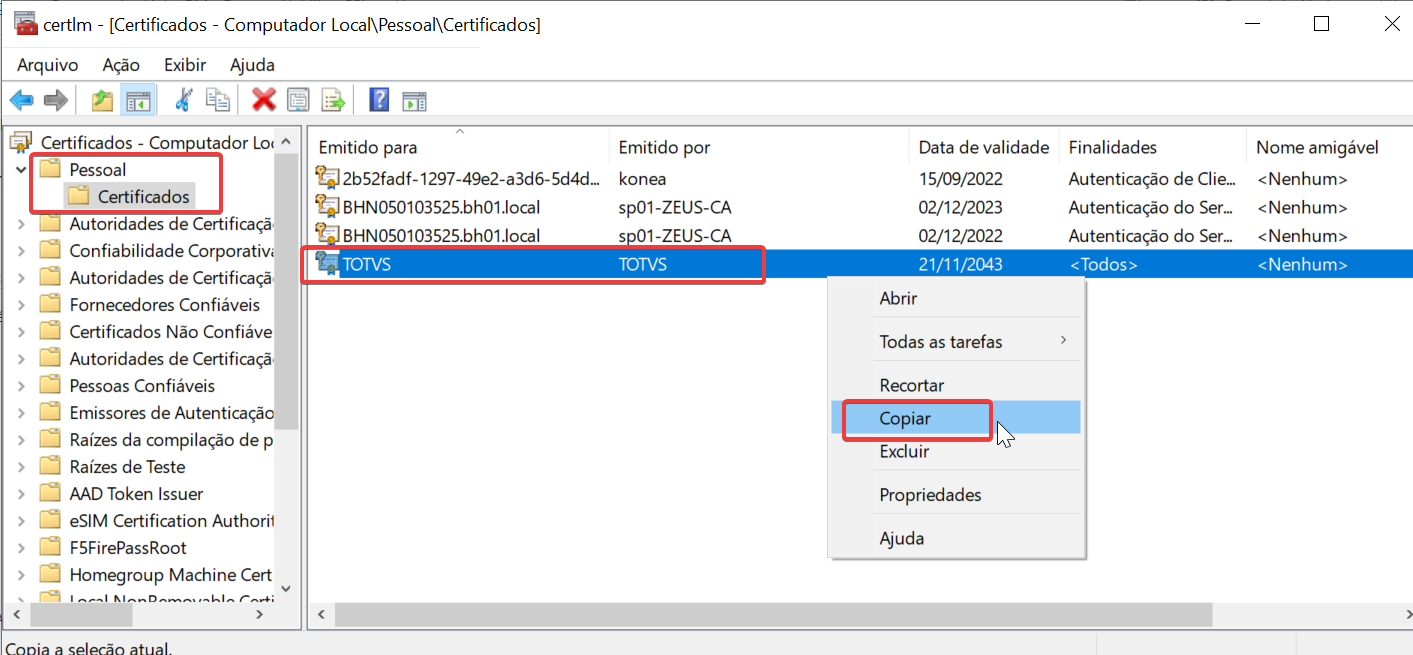

4. Abra o gerenciamento de certificados do computador (certlm.msc) novamente e Copie o Certificado ao qual importou, para o diretório Pessoal.

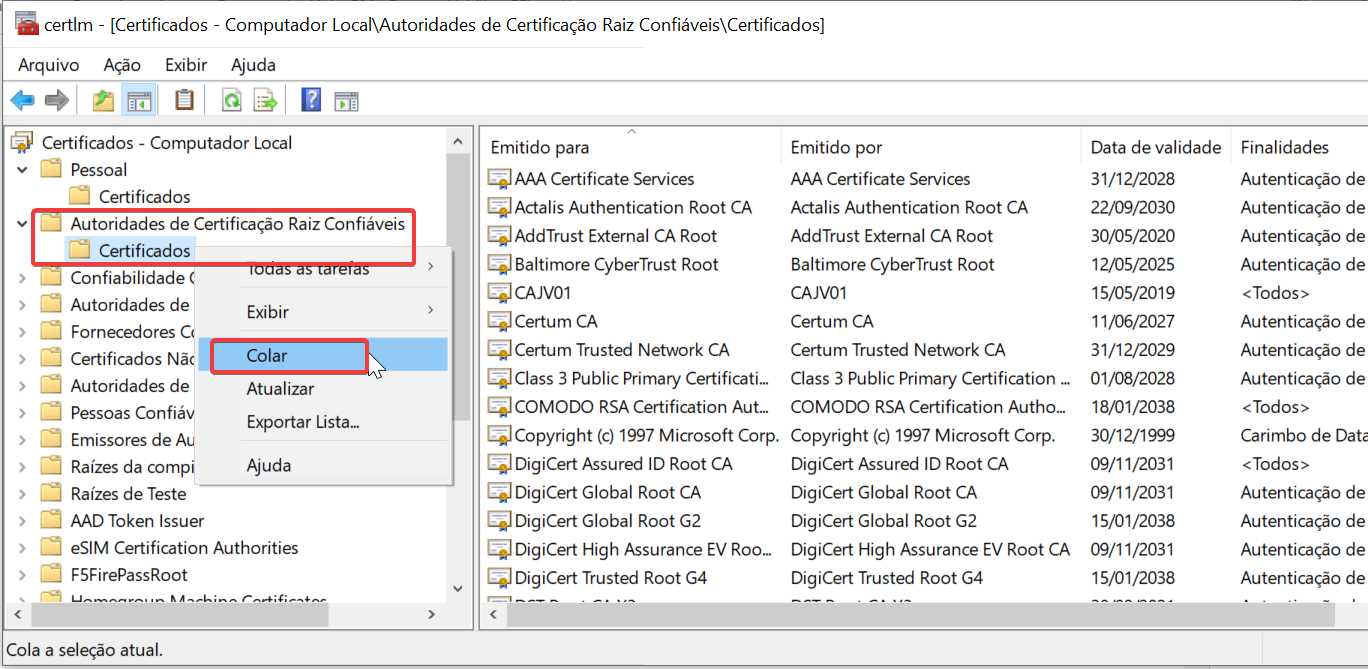

Em seguida, Cole este Certificado no diretório Autoridade de Certificação Raiz Confiáveis:



Assim o Certificado será também inserido ao diretório de Certificados dentro de Autoridade de Certificação Raiz Confiáveis.


5. A seguir estão os passos para registrar o Certificado na porta utilizada pelos serviços HTTP: WebService e WebAPI do HOST:
Esta configuração é necessária apenas para aqueles que forem habilitar a segurança para os serviços HTTP (WebService e WebAPI).

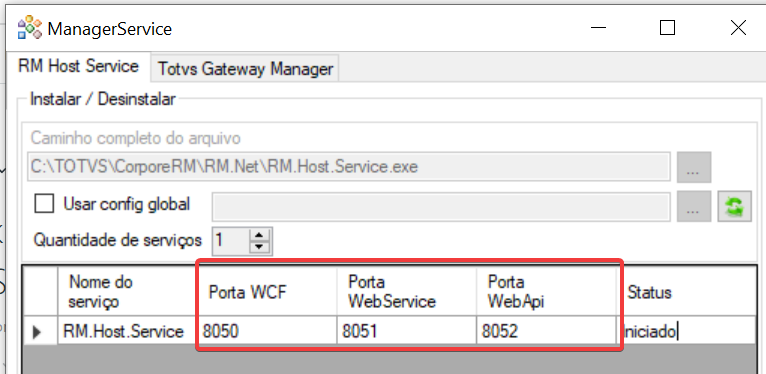

• Por padrão o RM utiliza a porta 8050 para TCP, 8051 para WebService (HttpPort) e 8052 para WebAPI (ApiPort), mas isso pode ser configurado.
  Veja mais sobre a configuração de portas Clicando Aqui.

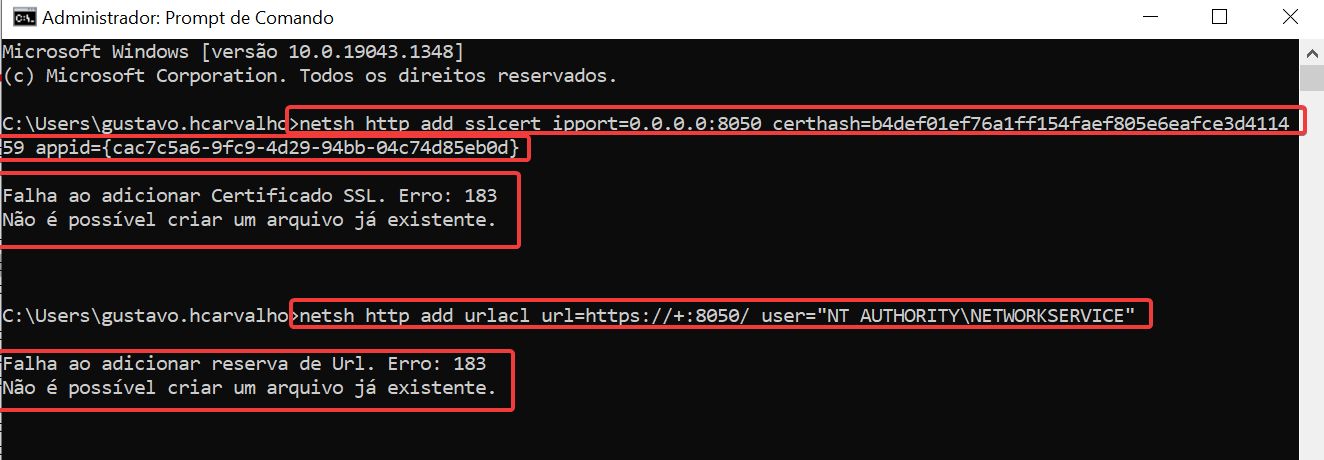

Caso a sua Porta já esteja reservada e em uso para outra Url ou Certificado, será apresentado erro no momento da reserva.

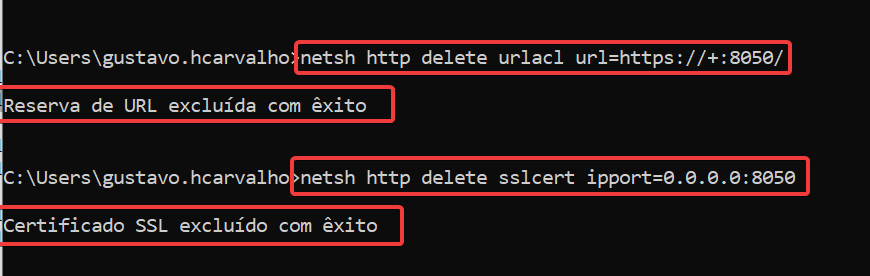

É necessário remover este registro, para que a nova inclusão seja realizada corretamente. Utilize o seguinte comando:

• netsh http delete urlacl url=URL

• netsh http delete sslcert ipport=0.0.0.0:Porta

Segue como Exemplo:


• netsh http delete urlacl url=https://+:8050/

• netsh http delete sslcert ipport=0.0.0.0:8050



• netsh http delete urlacl url=https://+:8051/

• netsh http delete sslcert ipport=0.0.0.0:8051



• netsh http delete urlacl url=https://+:8052/
• netsh http delete sslcert ipport=0.0.0.0:8052

É possível verificar se as Portas ja estão reservadas com os seguintes comandos abaixo, assim podendo verificar e prosseguir para os passos seguintes, para reservar e registrar corretamente a porta.

• netsh http show urlacl
• netsh http show sslcert

6. Neste procedimento será preciso reservar e registrar o certificado nas portas de uso dos serviços.
Nos passos acima( Passo 3) foram copiados o Thumbprint e o GUID.


A sintaxe para aplicar as alterações deve seguir o modelo abaixo de acordo com as configurações do seu ambiente.

• netsh http add sslcert ipport=0.0.0.0:PORTA certhash=THUMBPRINT appid={GUID}
• netsh http add urlacl url=https://+:PORTA/ user="DOMINIO\USUARIO"
  Maiores detalhes podem ser obtidos diretamente na documentação da Microsoft disponível no link:
  https://msdn.microsoft.com/en-us/library/windows/desktop/cc307236(v=vs.85).aspx

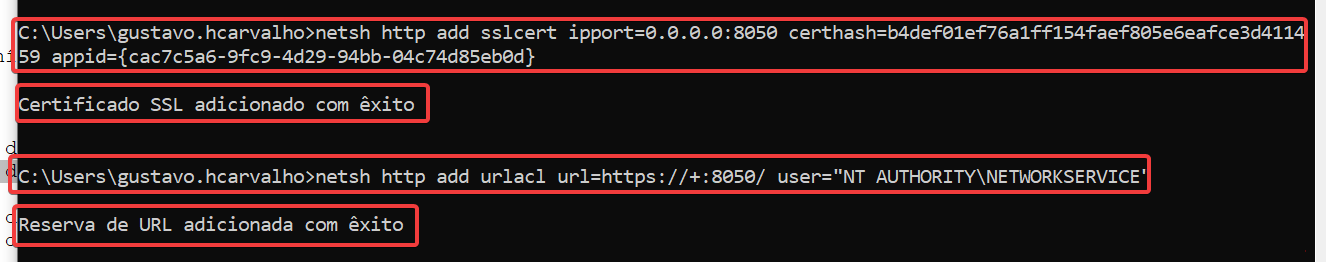

Abra o CMD como Administrador e aplique os comandos alterando os campos do Thumbprint e GUID pelos que foram copiados de seu ambiente. Aplicando em todas as portas que deseja utilizar.


Segue como Exemplo:

• netsh http add sslcert ipport=0.0.0.0:8050 certhash=b4def01ef76a1ff154faef805e6eafce3d411459 appid={30f71a3a-a01c-44d6-820f-f114ac69edff}
• netsh http add sslcert ipport=0.0.0.0:8051 certhash=b4def01ef76a1ff154faef805e6eafce3d411459 appid={30f71a3a-a01c-44d6-820f-f114ac69edff}
• netsh http add sslcert ipport=0.0.0.0:8052 certhash=b4def01ef76a1ff154faef805e6eafce3d411459 appid={30f71a3a-a01c-44d6-820f-f114ac69edff}
• netsh http add urlacl url=https://+:8050/ user="NT AUTHORITY\NETWORKSERVICE"
• netsh http add urlacl url=https://+:8051/ user="NT AUTHORITY\NETWORKSERVICE"
• netsh http add urlacl url=https://+:8052/ user="NT AUTHORITY\NETWORKSERVICE"


Ao finalizar será exibida ao final de cada comando, o correto cadastramento do certificado e reserva da Porta.

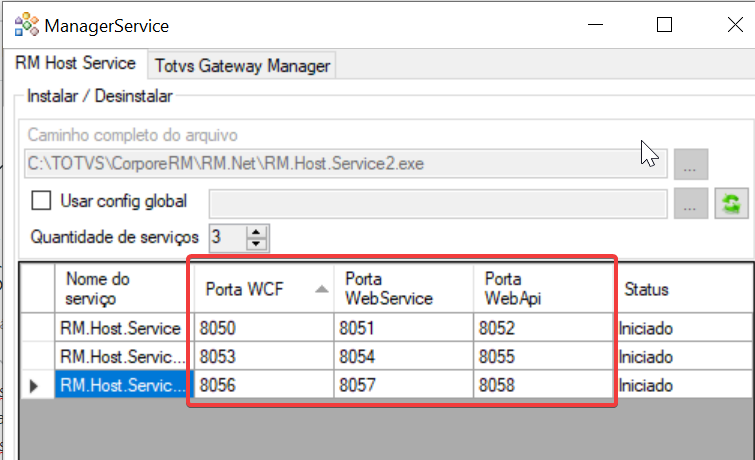

Caso o ambiente possua mais hosts de acesso deverá habilitar o recurso em todos os serviços:

7.  Configuração do RM, quanto a aplicação do SSL/TLS no Host:

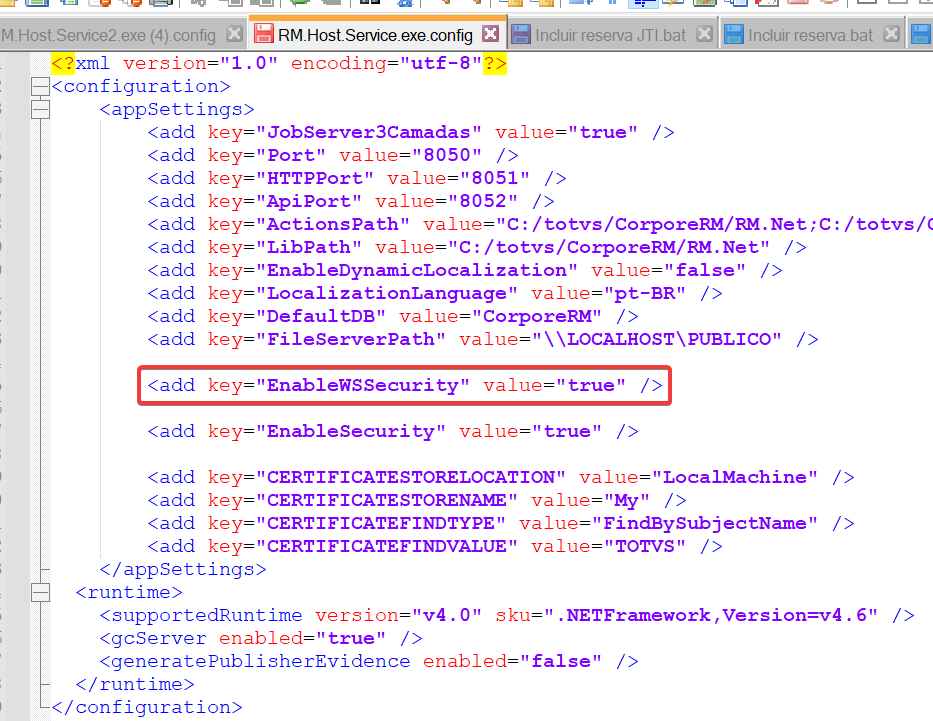

Para proteger apenas os serviços HTTP, ou seja, os Web Services e serviços REST expostos pelo HOST, basta habilitar o parâmetro abaixo no arquivo de configuração (RM.Host.Service.exe.config, RM.Host.exe.config e demais configs do RM.Host.Service caso possua mais Hosts).


• <add key="EnableWSSecurity" value="true" />

Exemplo: RM.Host.Service.exe.config

8.  Os parâmetros abaixo, devem ser ajustados de acordo com a instalação do certificado, para que o mesmo seja encontrado pelo RM.
Este parâmetro deve ser preenchido nos arquivo de configuração (RM.exe.config, Web.config dos Portais, RM.Host.Service.exe.config, RM.Host.exe.config e demais configs do RM.Host.Service, caso possua mais hosts) do Servidor e das maquinas Cliente.

• <add key="EnableSecurity" value="true" />


A partir da versão 12.1.34, NÃO é mais necessário inserir a tag EnableSecurity nos arquivos de configuração da camada cliente do sistema.
Sendo necessário apenas adicionar no Servidor, nos arquivos de RM.Host.Service.exe.config.

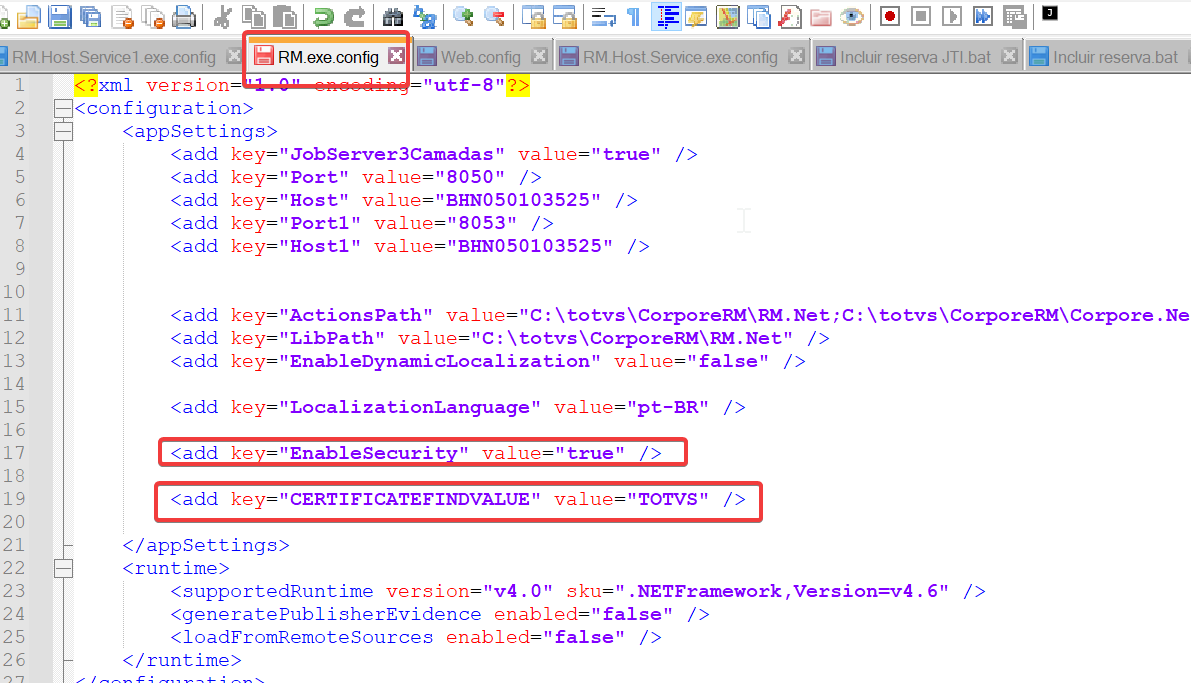

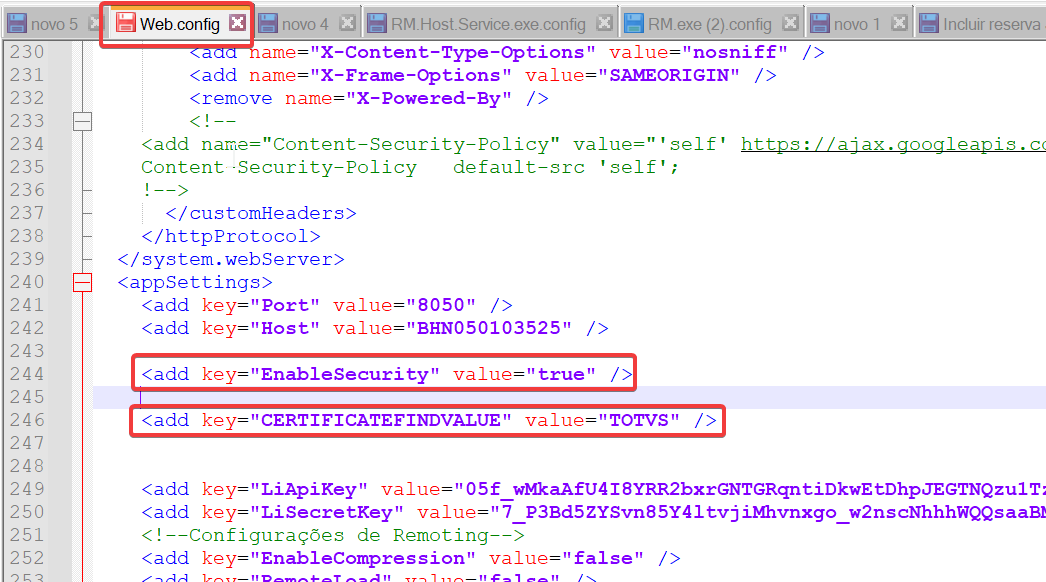

Exemplo: Arquivos RM.exe.config (RM.exe), Web.config(Portais), RM.Lib.Gerador.Execute.exe.config etc.
Para mais informações acesse o TDN EnableSecurity.

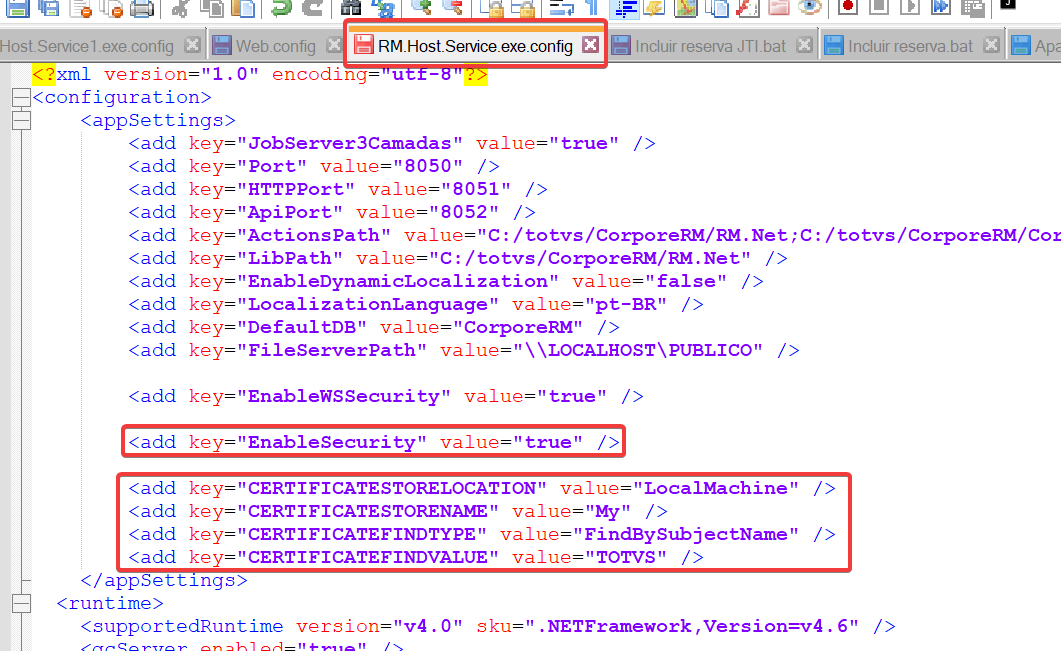

As tags do certificado devem ser preenchidas nos arquivos de RM.Host.Service.exe.config, conforme o Certificado que utiliza no ambiente.
Segue abaixo as tags de configuração do Certificado:

CERTIFICATESTORELOCATION:

Local do Store é onde está armazenado o certificado.

• Valores possíveis: CurrentUser, LocalMachine
• Valor padrão: LocalMachine

      Exemplo: <add key="CERTIFICATESTORELOCATION" value="LocalMachine" />

Maiores detalhes podem ser obtidos diretamente na documentação da Microsoft disponível no link:
https://docs.microsoft.com/en-us/dotnet/api/system.security.cryptography.x509certificates.storelocation?view=netframework-4.7.2

CERTIFICATESTORENAME:

Store onde está armazenado o certificado.

• Valores possíveis: AddressBook, AuthRoot, CertificateAuthority, Disallowed, My,    Root, TrustedPeople, TrustedPublisher
• Valor padrão: My

       Exemplo: <add key="CERTIFICATESTORENAME" value="My" />

Maiores detalhes podem ser obtidos diretamente na documentação da Microsoft disponível no link:
https://docs.microsoft.com/en-us/dotnet/api/system.security.cryptography.x509certificates.storename?redirectedfrom=MSDN&view=netframework-4.7.2

CERTIFICATEFINDTYPE:

Campo do certificado que será utilizado para realizar a pesquisa.

• Valores possíveis: FindByThumbprint, FindBySubjectName, FindBySubjectDistinguishedName, FindByIssuerName, FindByIssuerDistinguishedName, FindBySerialNumber, FindByTimeValid, FindByTimeNotYetValid, FindByTimeExpired, FindByTemplateName, FindByTemplateName, FindByApplicationPolicy, FindByCertificatePolicy, FindByExtension, FindByKeyUsage, FindBySubjectKeyIdentifier
• Valor padrão: FindBySubjectName

Exemplo: <add key="CERTIFICATEFINDTYPE" value="FindBySubjectName" />

Maiores detalhes podem ser obtidos diretamente na documentação da Microsoft disponível no link:
https://docs.microsoft.com/pt-br/dotnet/api/system.security.cryptography.x509certificates.x509findtype?view=netframework-4.7.2

CERTIFICATEFINDVALUE:

Campo do certificado que será utilizado para realizar a pesquisa.

• Valores possíveis: Qualquer texto sem caracteres especiais
• Valor padrão: TOTVS

       Exemplo: <add key="CERTIFICATEFINDVALUE" value="TOTVS" />

9. Ao finalizar as configurações, Reinicie os Serviços de Host.
Framework - Linha RM - Frame - Reiniciar Host


10. Realizando as validações da configuração:


Após subir o serviço de Host do RM será possível acessar a pagina do wsdl de algum serviço disponível e assim validamos a configuração realizada.

Como exemplo, acesse a URL abaixo e valide se a pagina será exibida corretamente:
https://localhost:8051/wsdataserver/MEX?wsdl
