Tempo aproximado para leitura: 00:10:00 min
Dúvida
Como liberar o acesso de uma máquina virtual à internet?
Ambiente
CLOUD - IAAS - Todos os ambientes
Solução
No T-Cloud IaaS, todo o tráfego de entrada e saída entre do ambiente IaaS e a internet é bloqueado por padrão. Seja em uma comunicação entre máquinas virtuais IaaS de um único ou de outro ambiente, ou entre as máquinas virtuais IaaS e a internet. Você deve efetuar a liberação do acesso sob demanda através da criação de regras de acesso NAT e Políticas de Segurança. Neste artigo iremos abordar como efetuar a liberação de máquinas virtuais do ambiente IaaS para se comunicar com a internet.
A criação dos recursos abaixo requer permissões específicas. Para obter mais informações sobre quais perfis de acesso possuem a permissão, acesse o artigo: Perfis de Acesso IaaS T-Cloud.

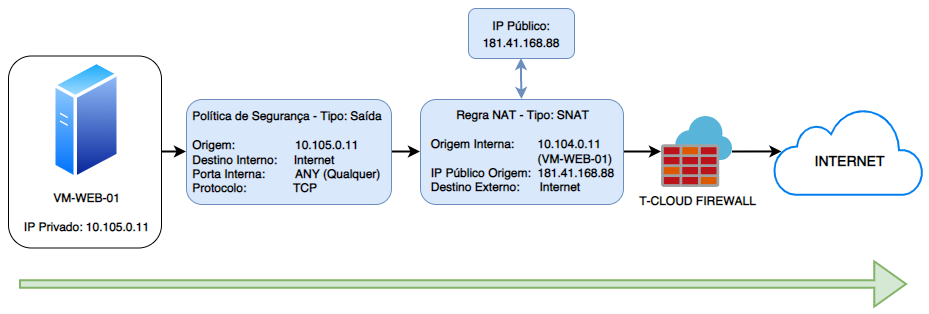

A liberação do acesso de saída para a Internet é realizada em duas etapas:
- Criação de regra NAT do tipo SNAT: A regra SNAT é uma regra de acesso de saída, tendo origem nas máquinas virtuais do ambiente IaaS com destino a internet. No T-Cloud na criação da regra SNAT selecionamos um IP Público e uma ou mais máquinas virtuais de modo que quando essas máquinas virtuais se comunicarem com a internet elas são identificadas através deste IP Público.
- Criação de Política de Segurança do tipo Saída: As políticas de segurança são responsáveis pela permissão ou bloqueio do tráfego na camada de rede interna do T-Cloud. Uma política de segurança do tipo saída é necessária para que o tráfego originado de suas máquinas virtuais seja liberado e passe pela regra SNAT e consiga chegar ao seu destino na internet.
Siga os passos abaixo para liberar o acesso da máquina virtual à Internet:

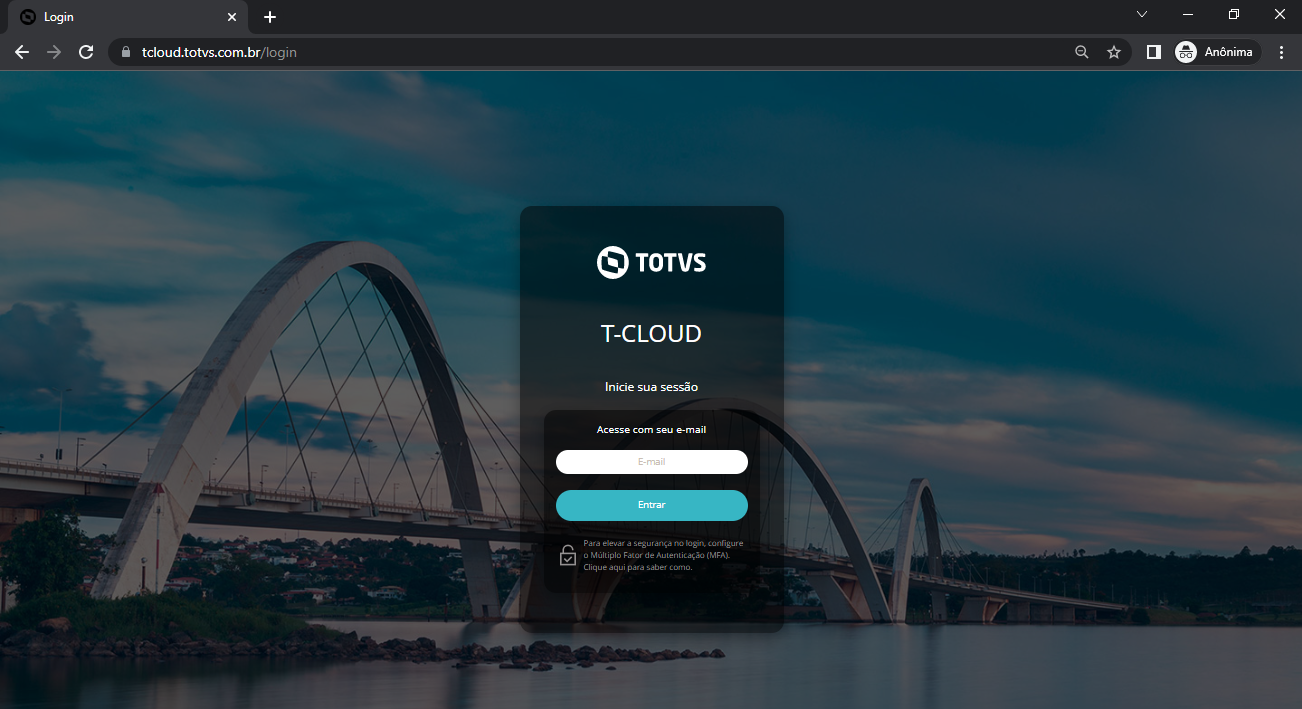

1. Acesse o portal T-Cloud com suas credenciais de acesso.

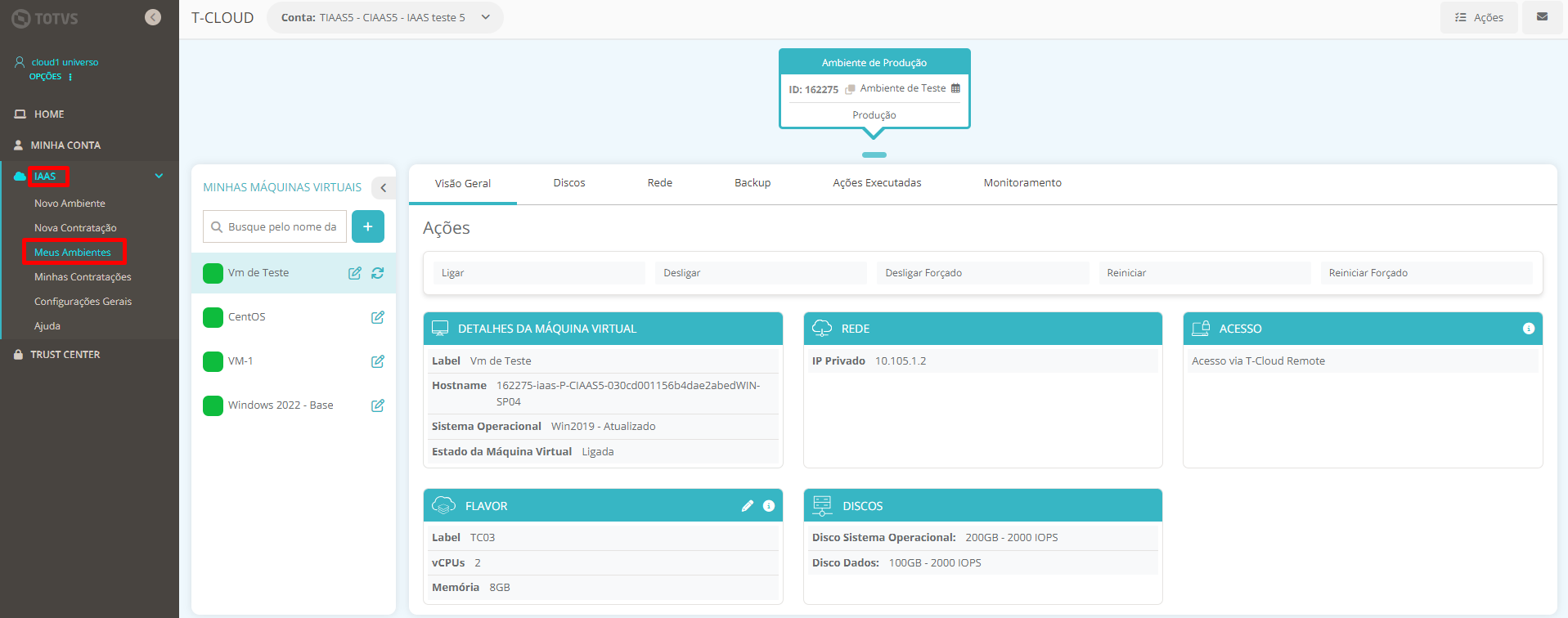

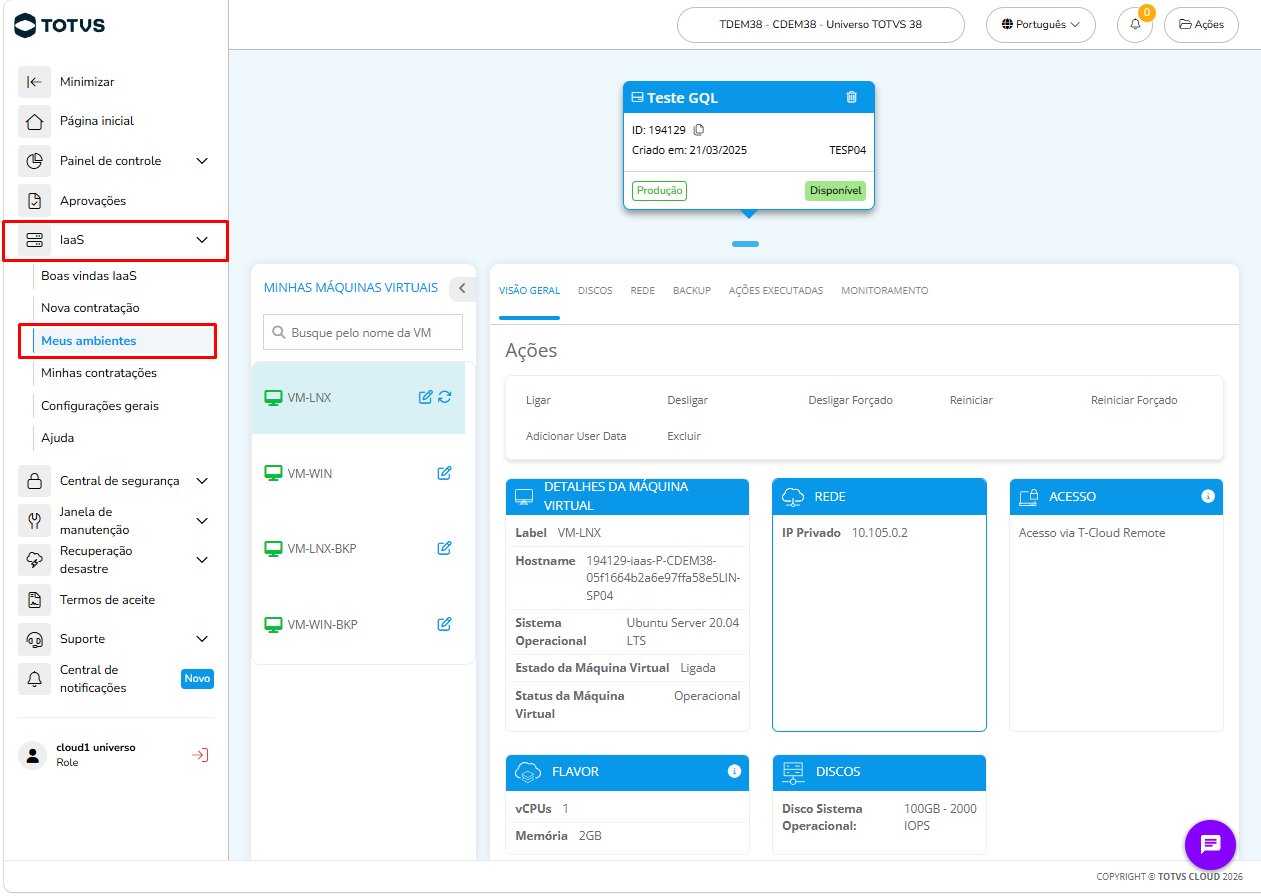

2. Acesse o menu IaaS e em seguida o menu Meus Ambientes:

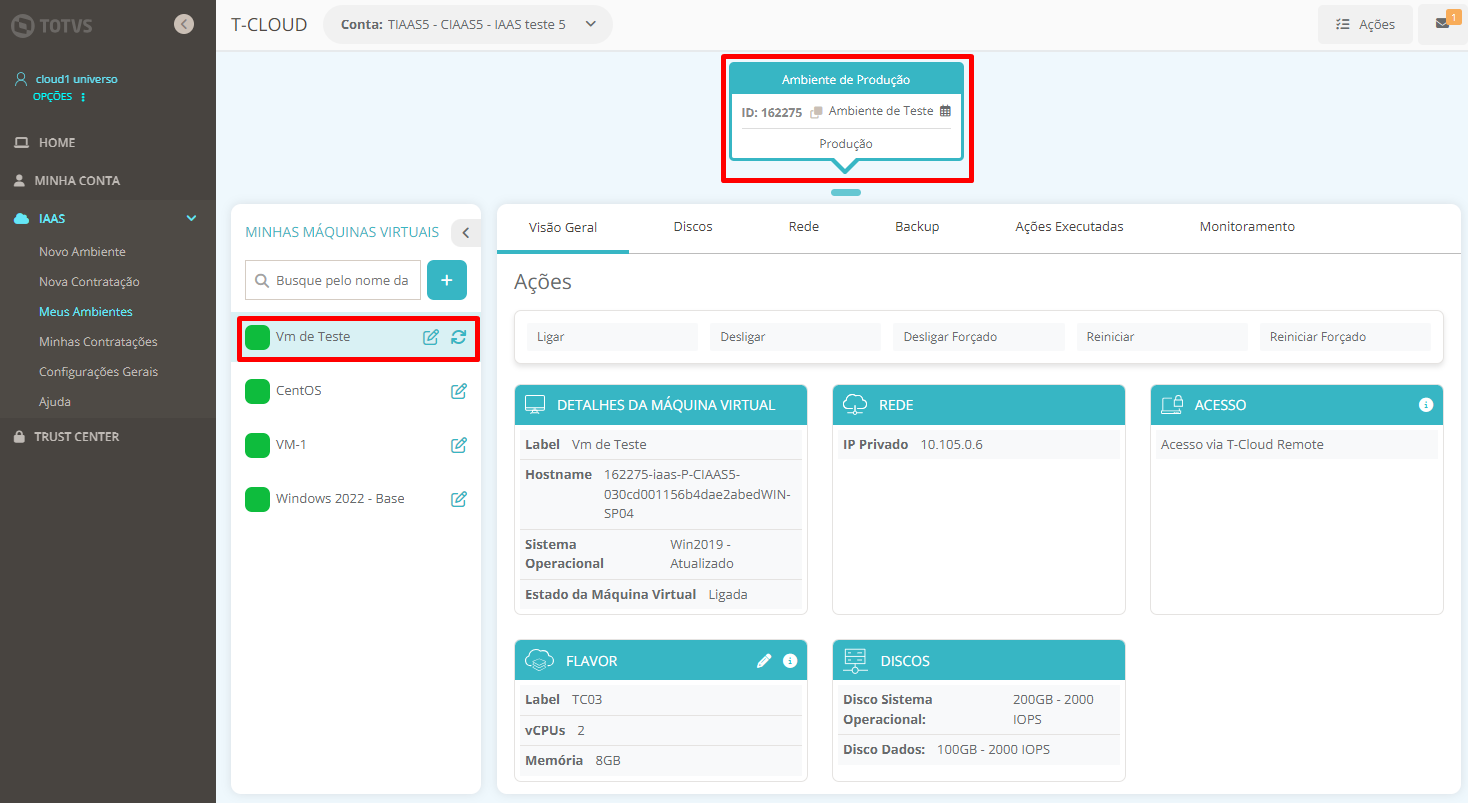

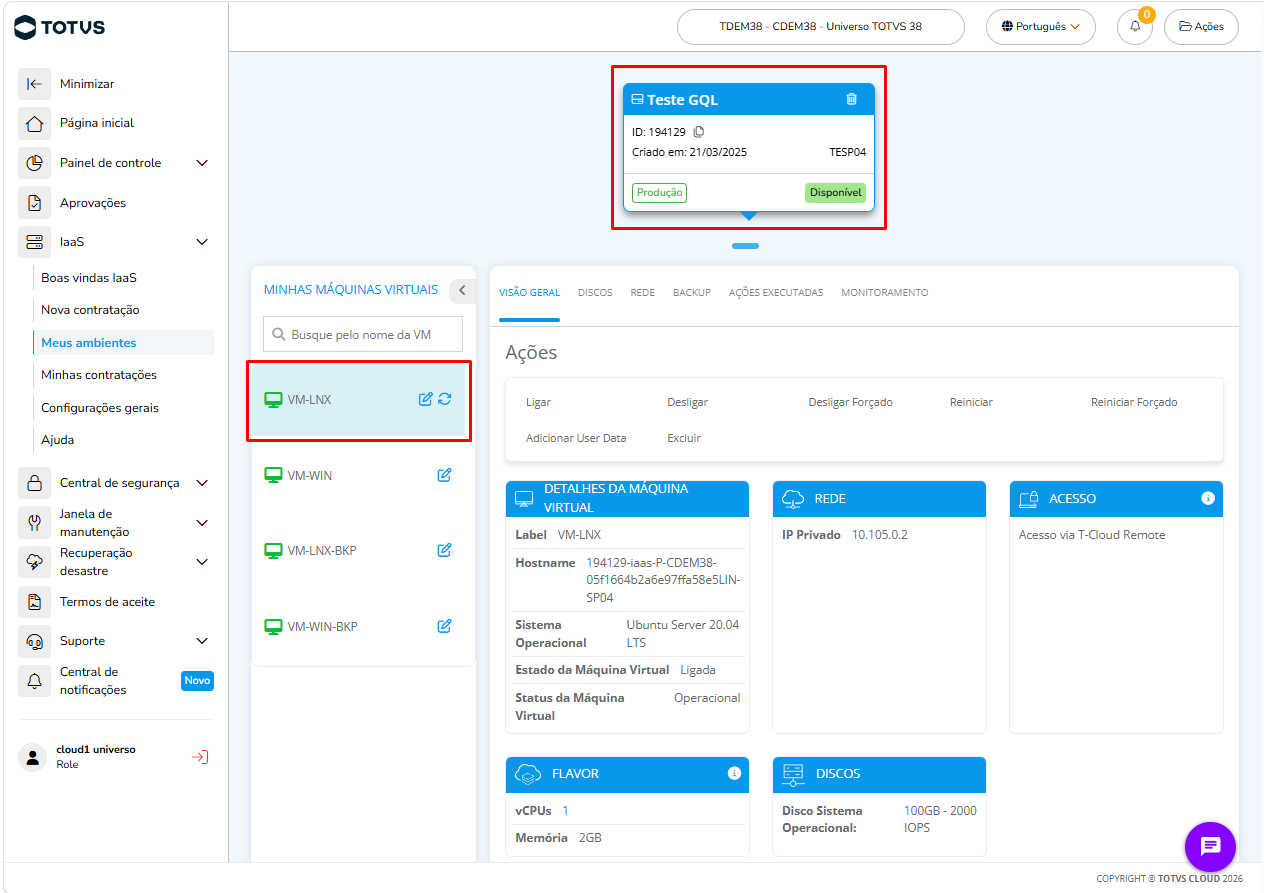

3. Selecione o ambiente e localize a máquina virtual que deseja liberar o acesso externo:
Obs: se a liberação for realizada para todos as máquinas virtuais do ambiente, os passos 4 e 5 não são necessários.

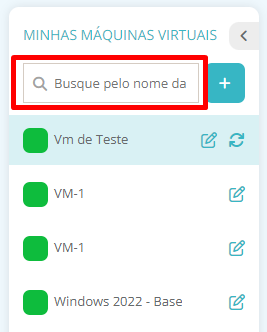

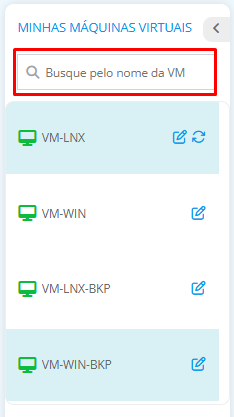

Você pode localizar uma máquina virtual, buscando pelo nome na caixa de busca. Este recurso se torna útil principalmente à medida que muitas máquinas virtuais são criadas em um único ambiente.

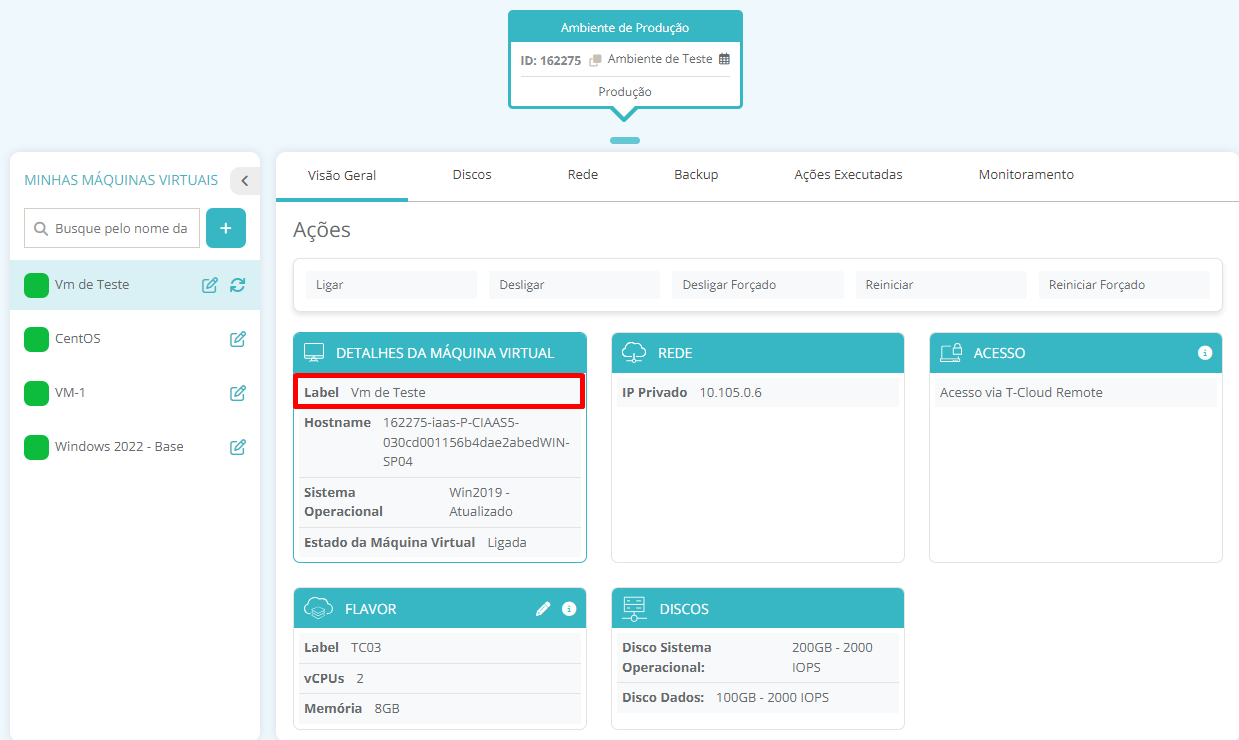

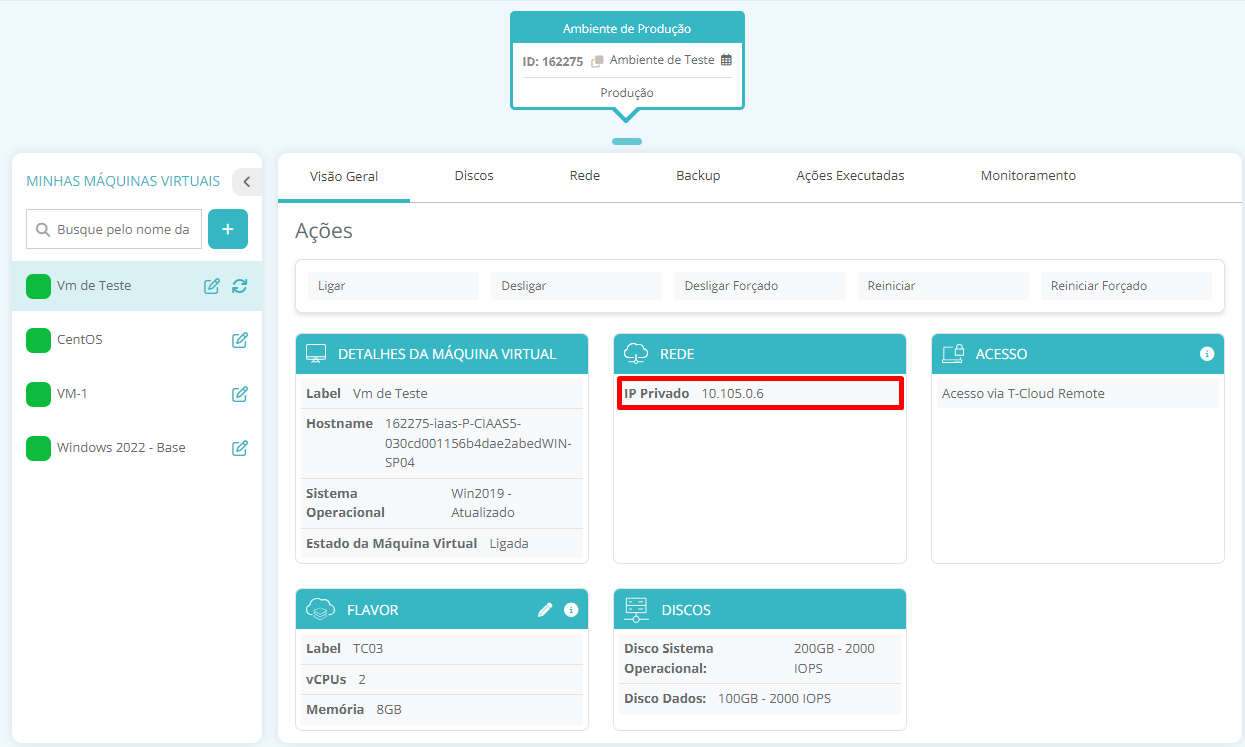

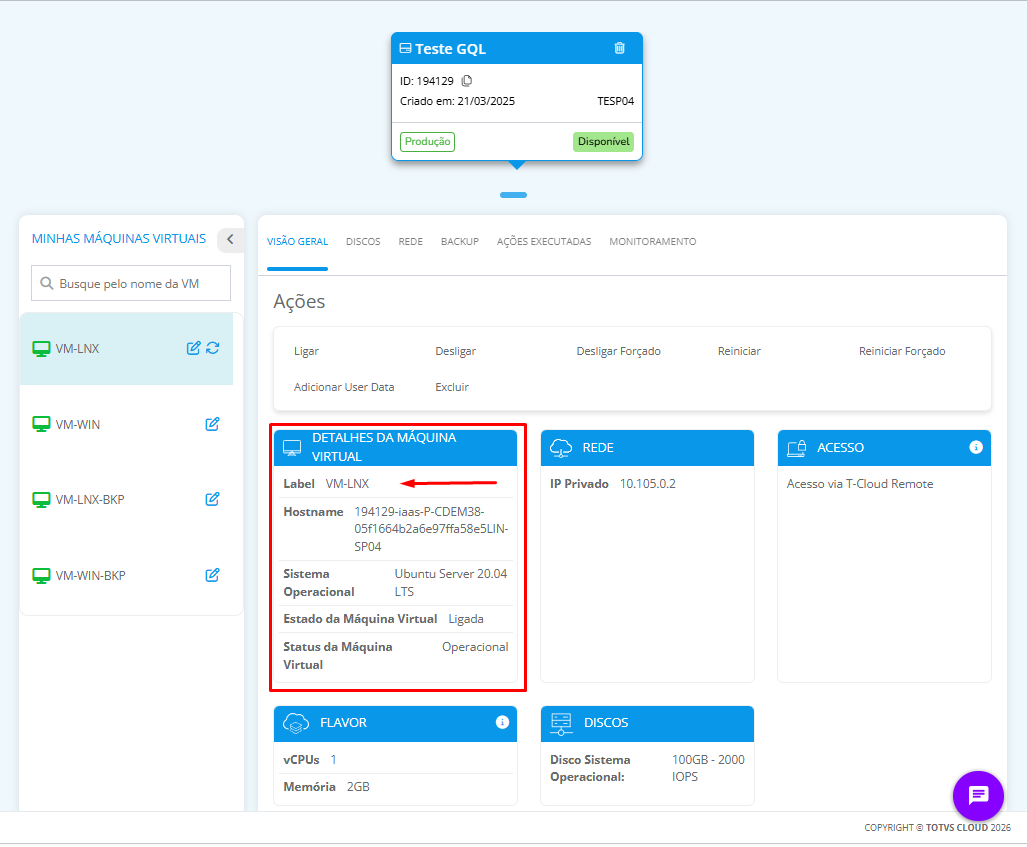

4. No quadro Detalhes da máquina virtual, é possível identificar a informação Label, que é o campo com a informação da nomenclatura que foi escolhida para sua máquina virtual. Anote essa informação pois ela será utilizada na liberação do acesso.

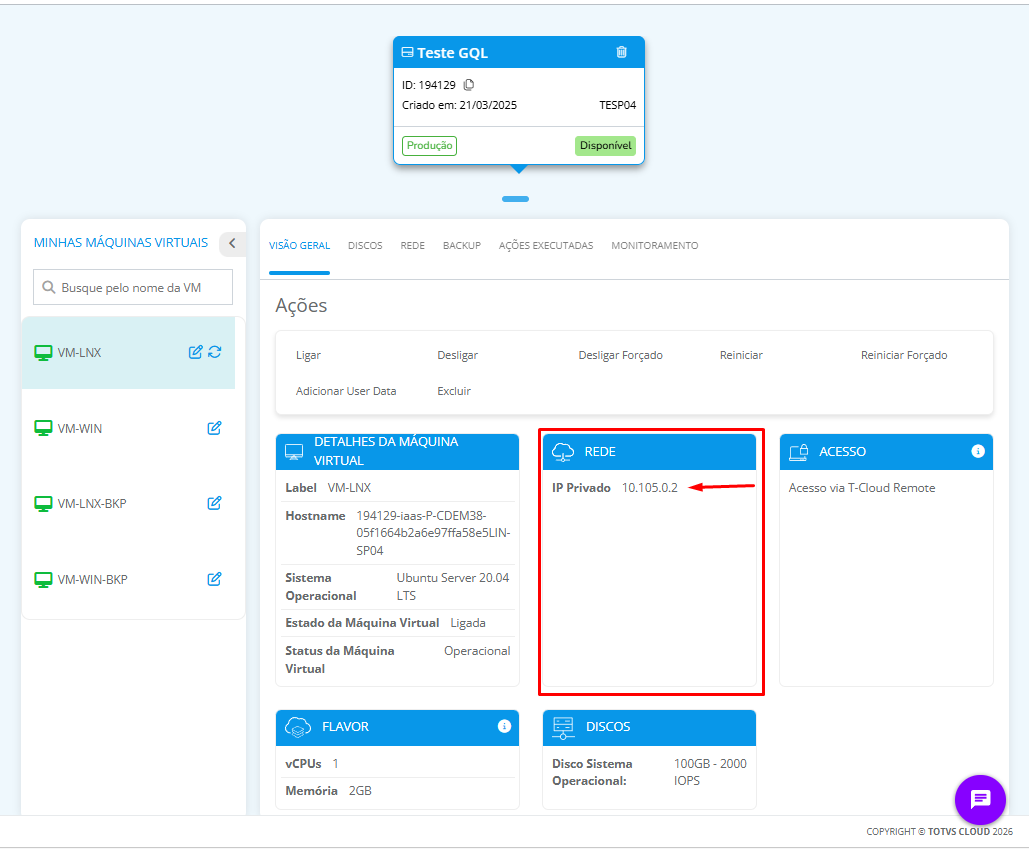

5. No quadro Rede, podemos identificar a informação de IP privado da máquina virtual. Anote essa informação também pois iremos utilizar para a liberação do acesso.

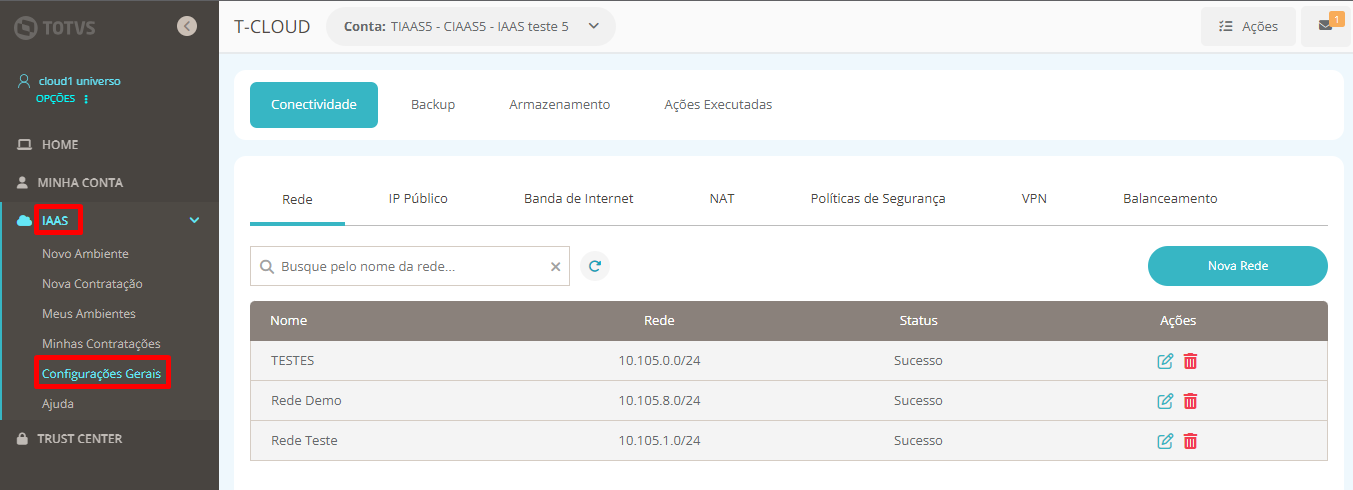

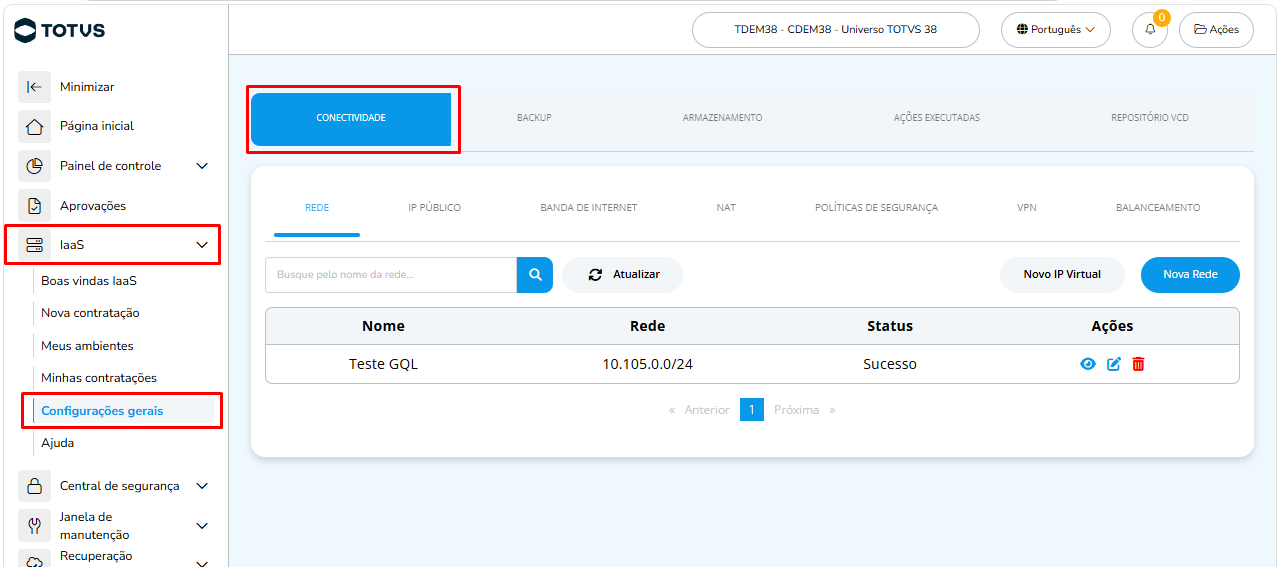

6. Acesse o menu IaaS e em seguida o submenu Configurações Gerais. Ao acessar esta página, vá até a guia de Conectividade:

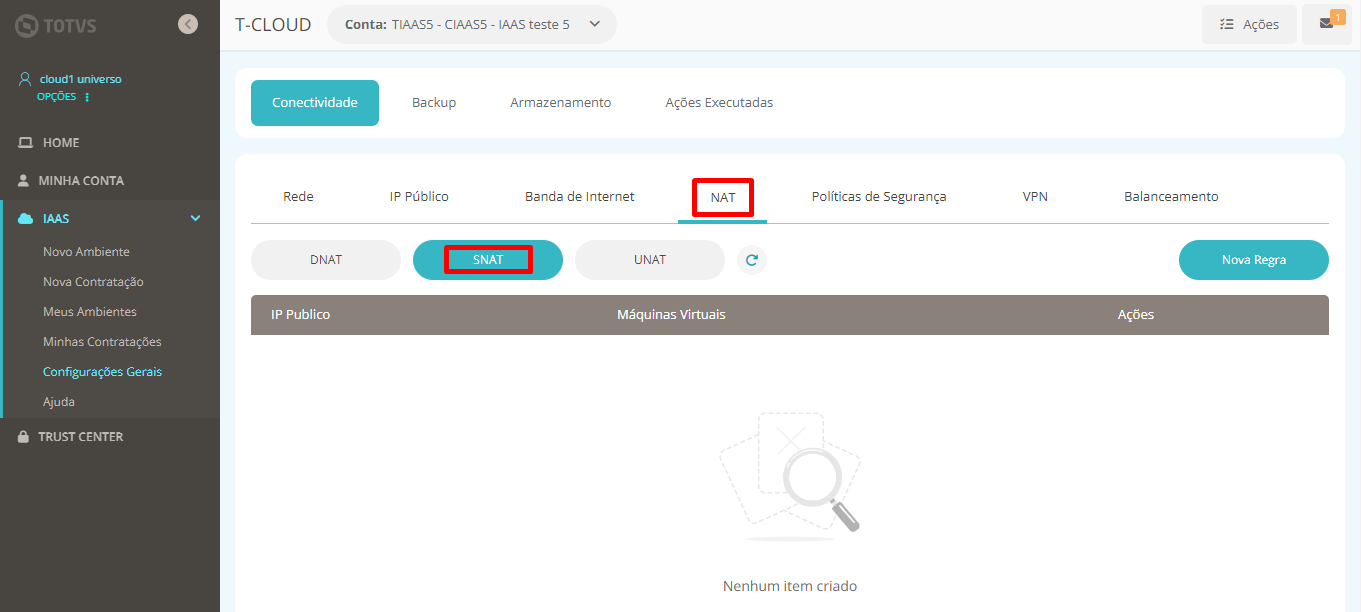

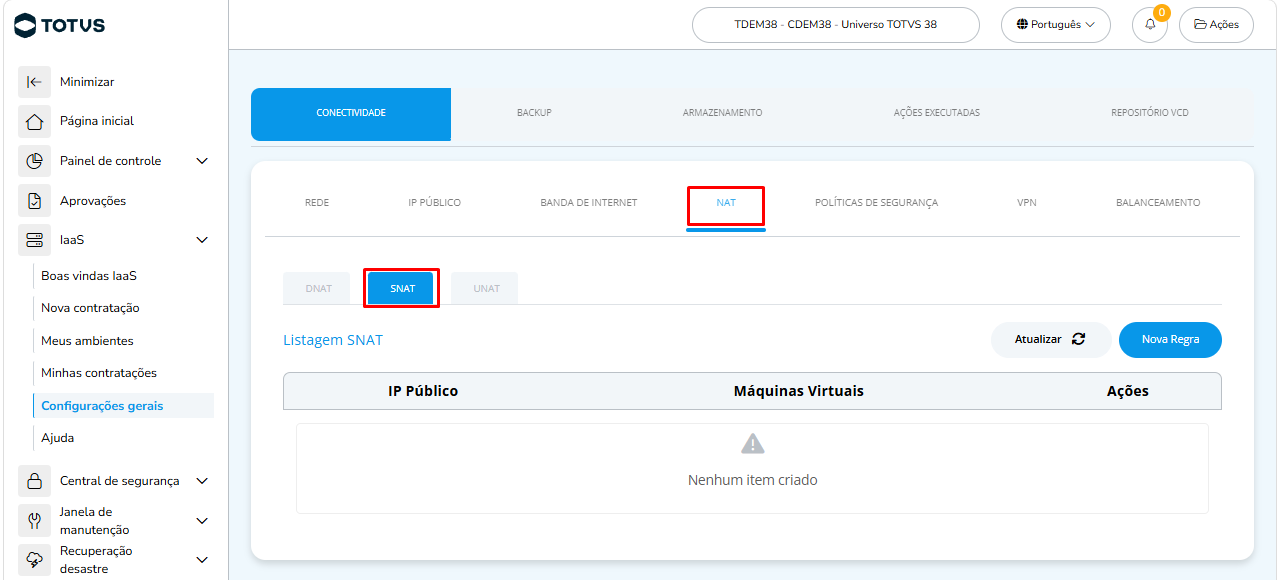

7. Na aba “Conectividade”, acesse a sub-aba “NAT” e em seguida selecione a opção SNAT:

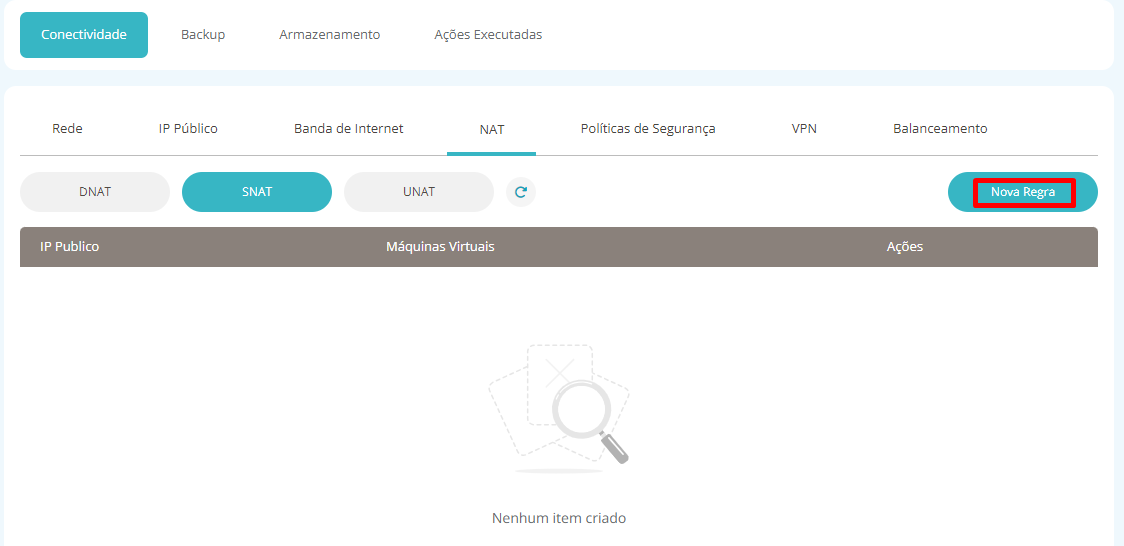

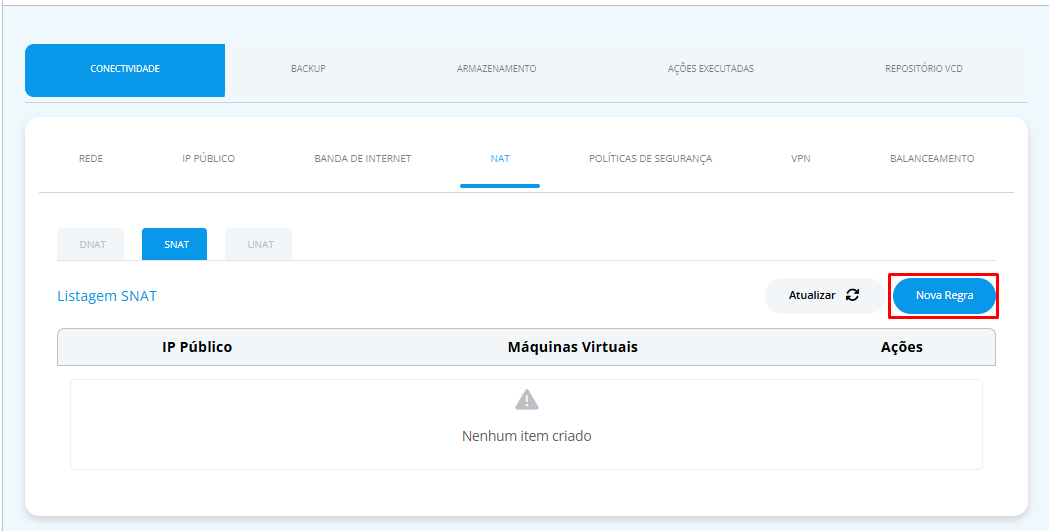

8. Para iniciar a criação da regra SNAT, clique em "Nova Regra":

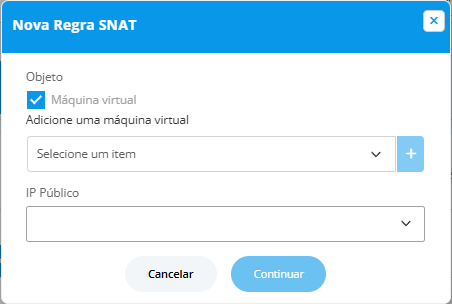

9. Será apresentada a tela de criação de regra SNAT. Nessa tela é necessário informar as máquinas virtuais que farão parte da regra e também o IP público que será utilizado para acessar a Internet.
Observação: Caso ainda não tenha um IP público adicionado ao seu ambiente IaaS, consulte o artigo:
Adicionar IP Público ao ambiente IaaS

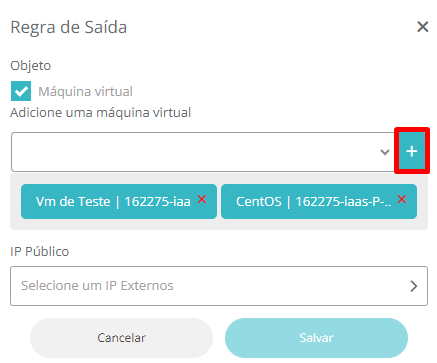

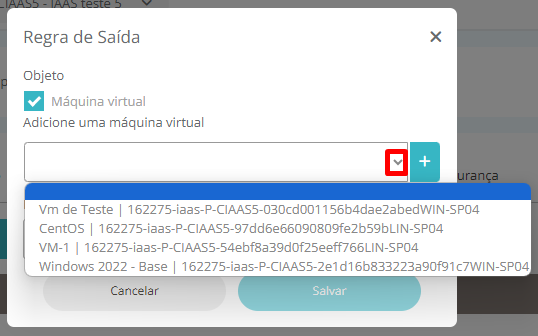

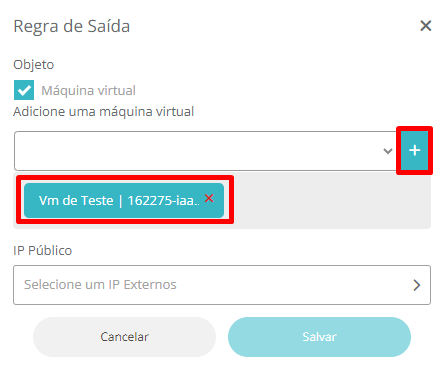

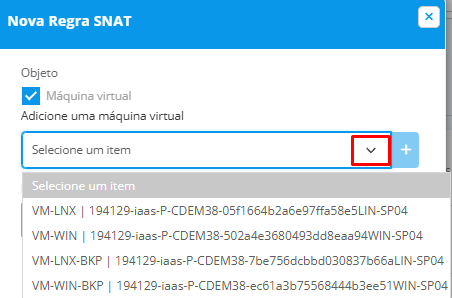

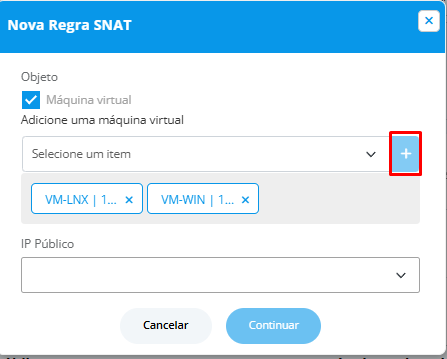

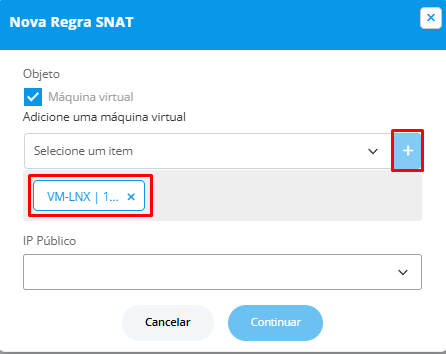

10. Selecione a máquina virtual que deseja inserir na regra, e clique no ícone de adição [ + ]:
11. Em nosso exemplo vamos criar uma regra SNAT para duas VMs terem acesso à internet.

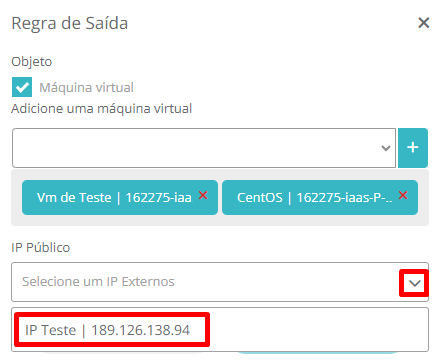

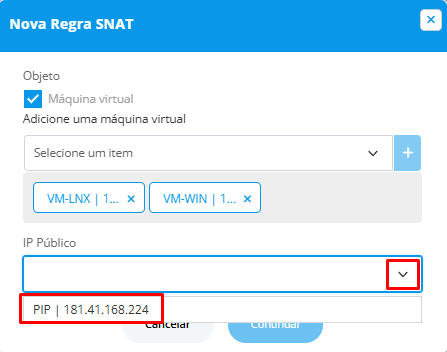

12. Selecione o IP Público que deseja utilizar na
Você pode expandir o campo IP Público e localizar o IP público criado previamente no T-Cloud.

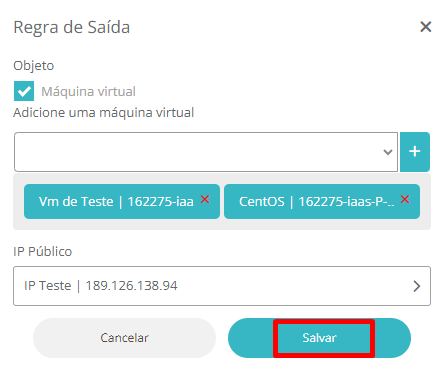

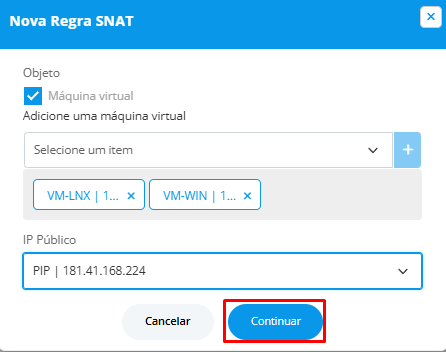

13. Após selecionar as máquinas virtuais e o IP Público, clique em Salvar para iniciar a criação da regra SNAT:

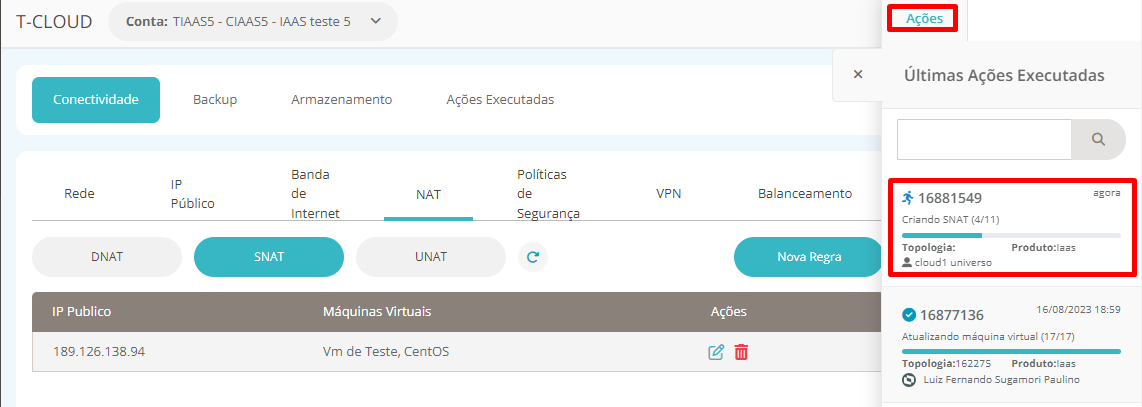

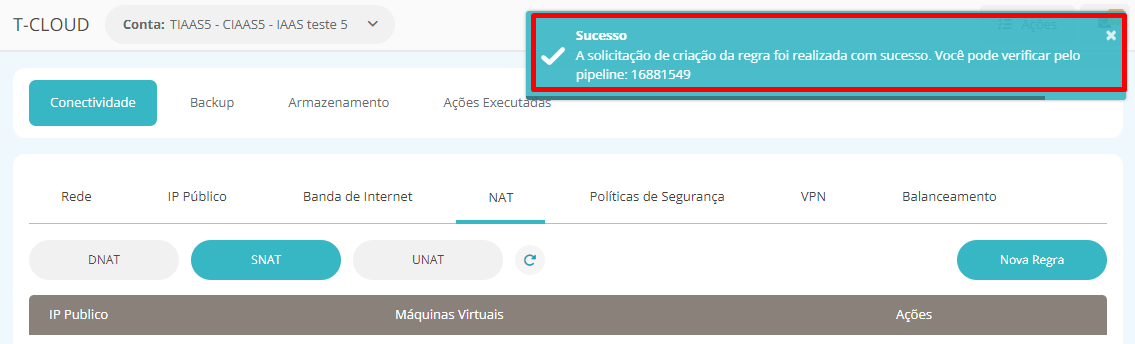

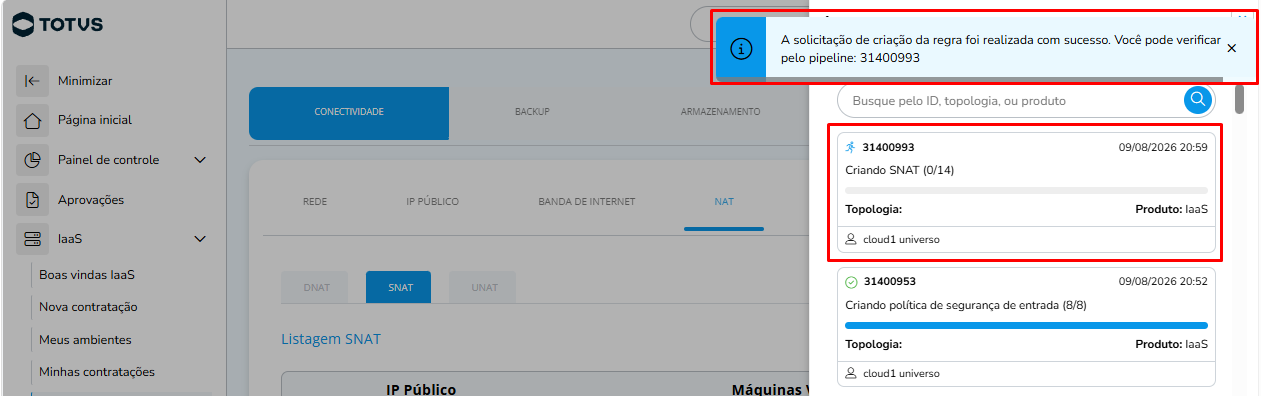

14. Será apresentada a seguinte mensagem com o número da solicitação. Você poderá acompanhar o andamento da criação da regra de acesso DNAT no menu Ações, no canto superior direito da mesma tela.

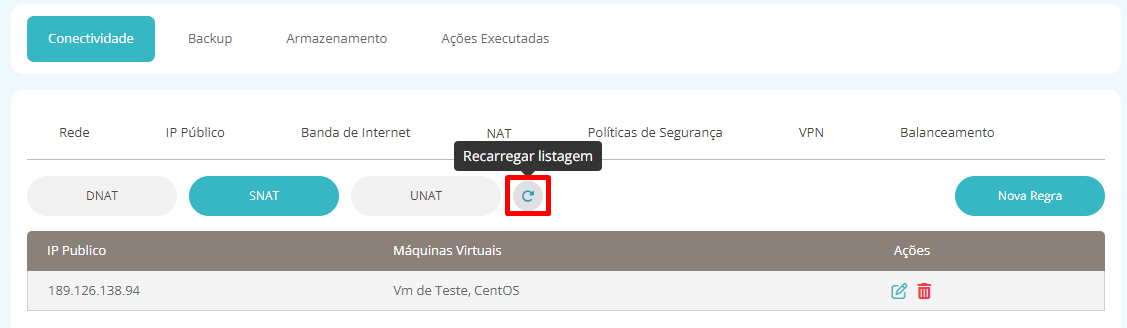

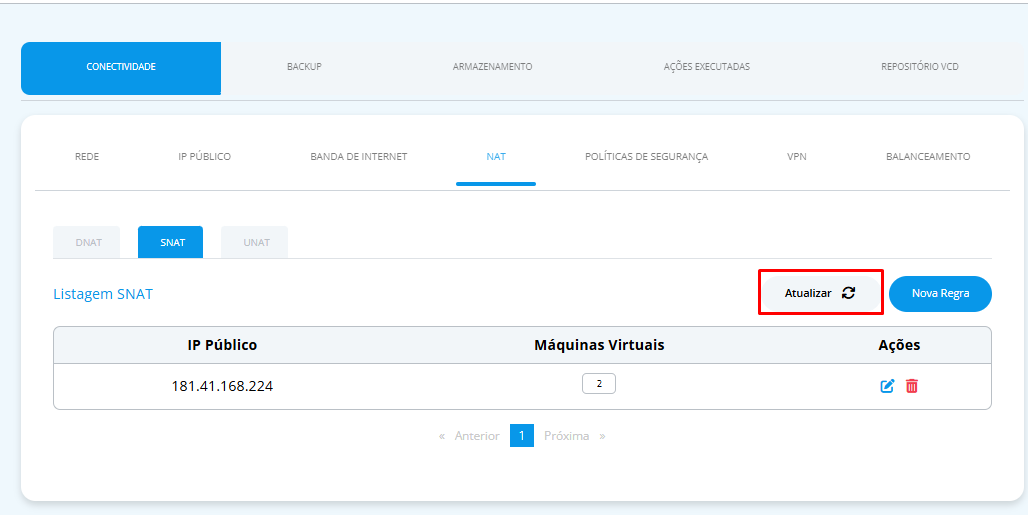

15. Após concluir a criação da regra de acesso SNAT, clique no ícone "Regarrecar listagem" para atualizar as informações no T-Cloud. Você também pode seguir para a próxima etapa enquanto a regra SNAT é criada.

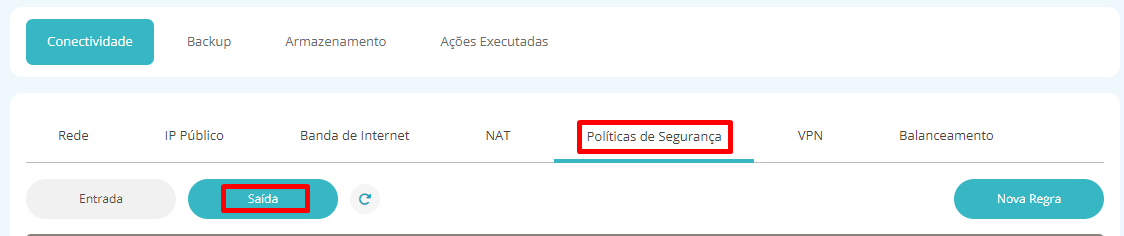

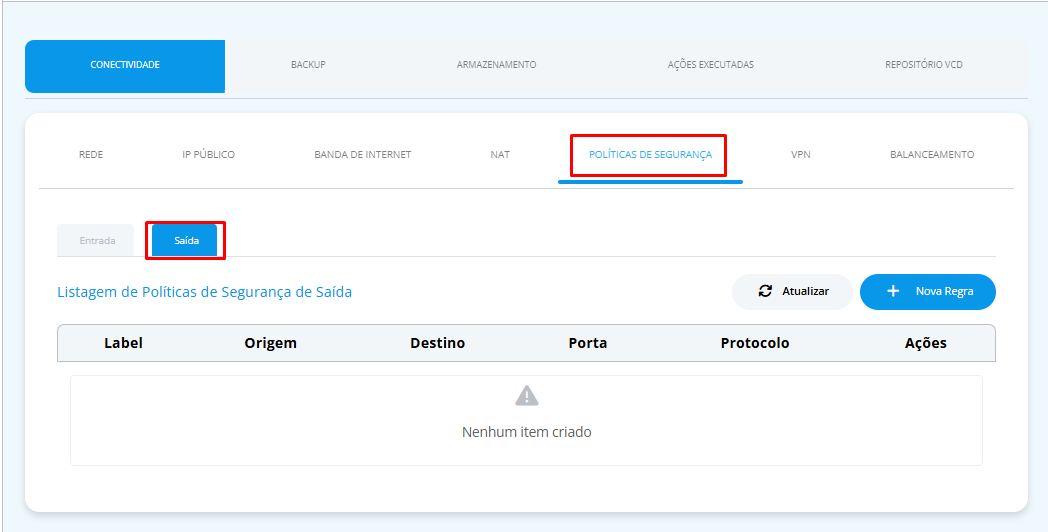

16. Agora vamos para a segunda etapa, onde iremos criar a Política de Segurança do tipo Saída para permitir a liberação do tráfego na camada de rede interna. Ainda na aba Conectividade, clique na sub-aba Política de Segurança e em seguida na opção Saída:

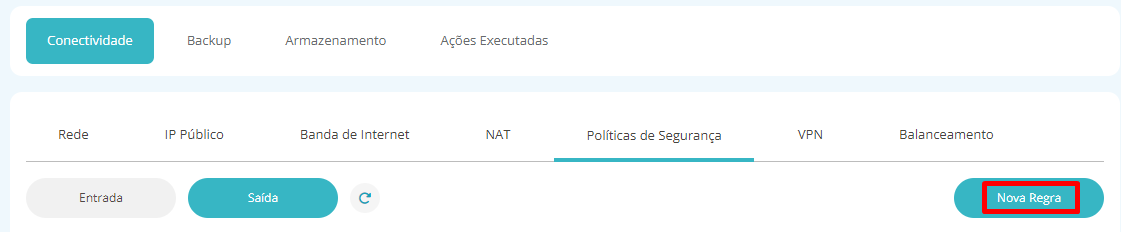

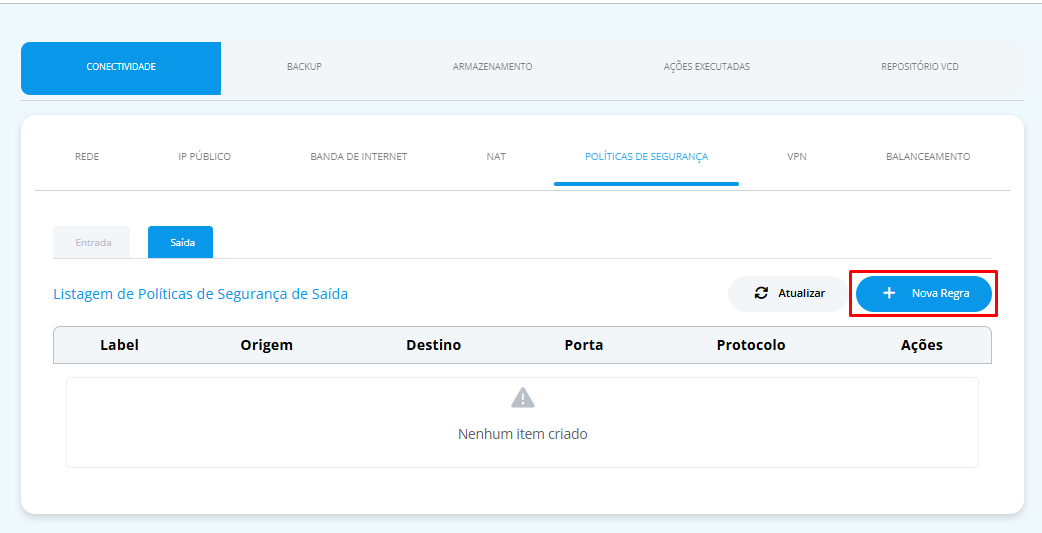

17. Para iniciar a criação da política de segurança, clique em "Nova Regra":

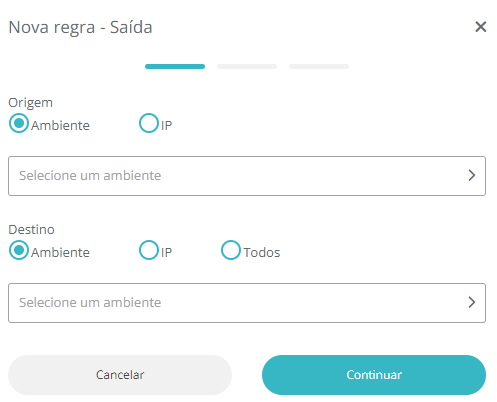

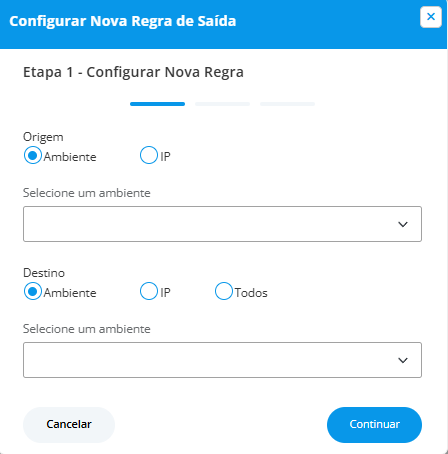

18. Será apresentada a tela de criação de política de segurança:

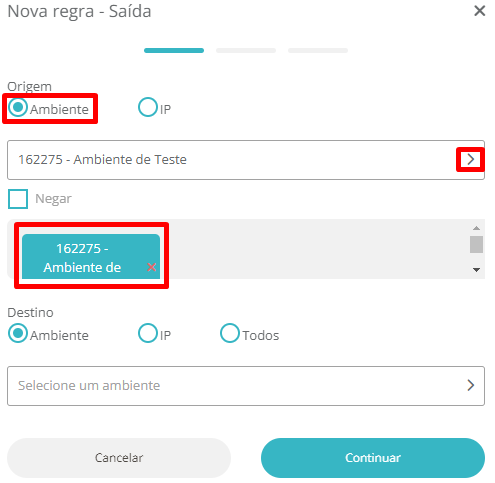

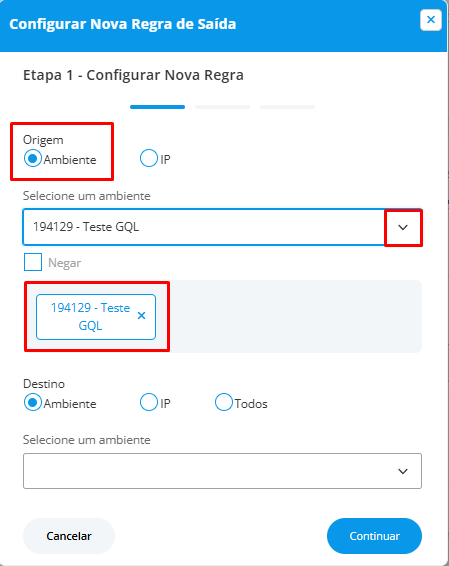

19. Em Origem, você pode selecionar a opção Ambiente e todas as máquinas virtuais que compõem o ambiente serão a origem do acesso, mesmo que estejam em redes diferentes:

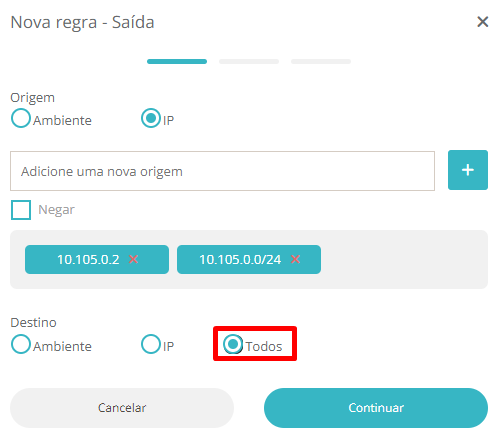

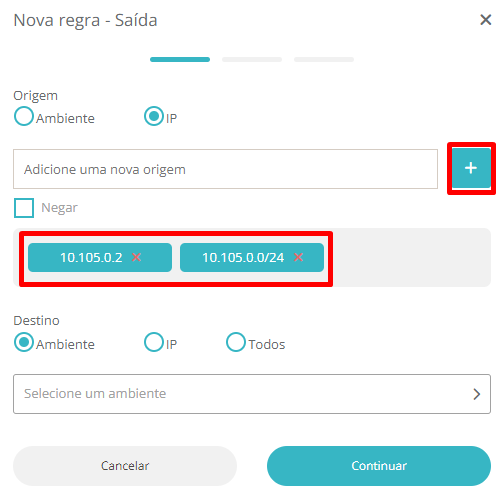

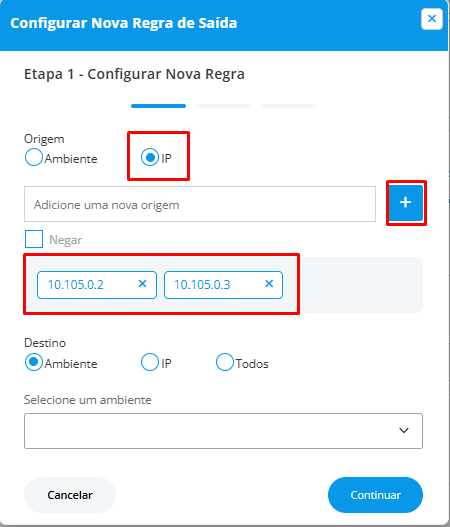

20. Você pode também selecionar a opção IP e inserir o IP Privado de uma ou mais máquinas virtuais, ou até colocar o endereço IP de rede das máquinas virtuais. Dessa forma, todas as máquinas virtuais que estiverem nessa rede, serão a origem do acesso:

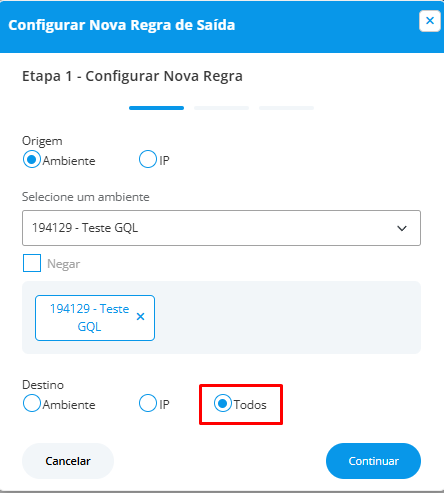

21. Na opção Destino é necessário informar para onde o tráfego será destinado. Para a liberação de acesso à internet você deve selecionar a opção Todos.

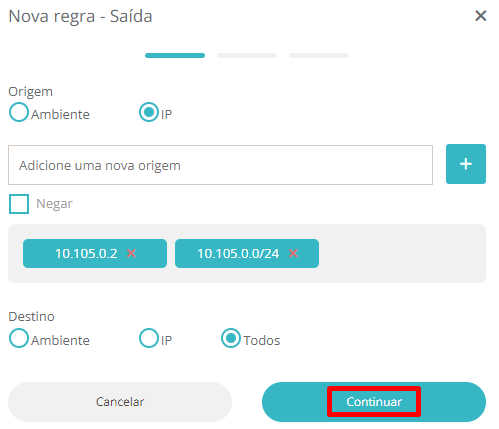

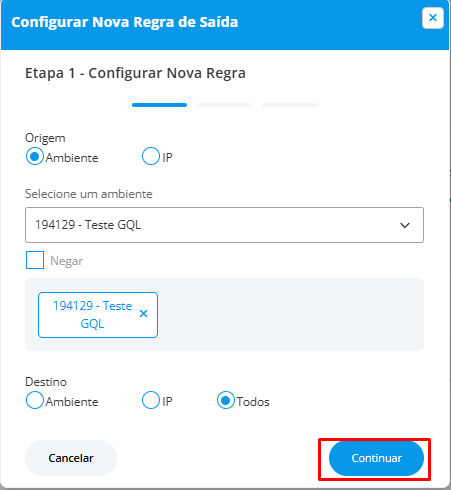

22. Após selecionar as opções de origem e destino do tráfego de acesso, clique em Continuar:

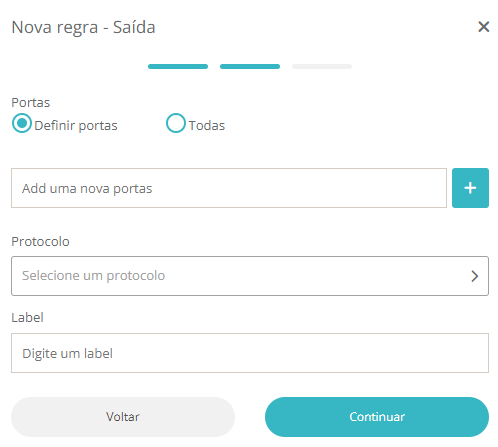

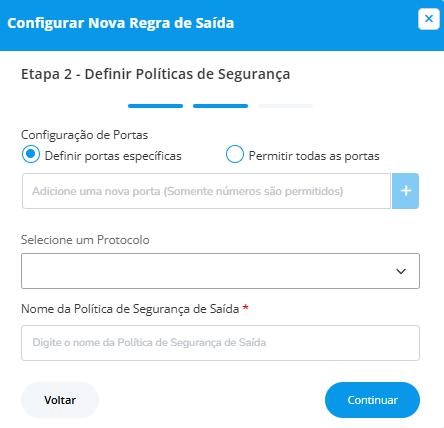

23. Nesta etapa, definimos as portas e protocolo de aplicação e também a identificação da política de segurança.

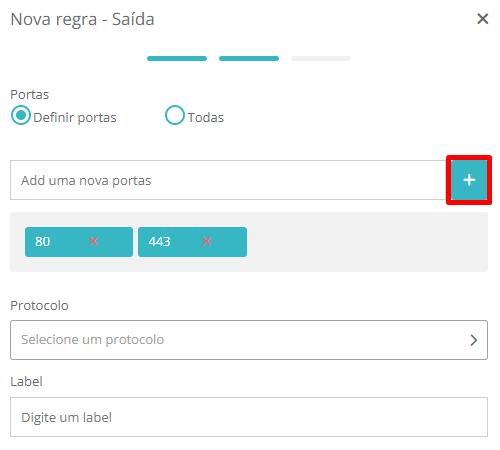

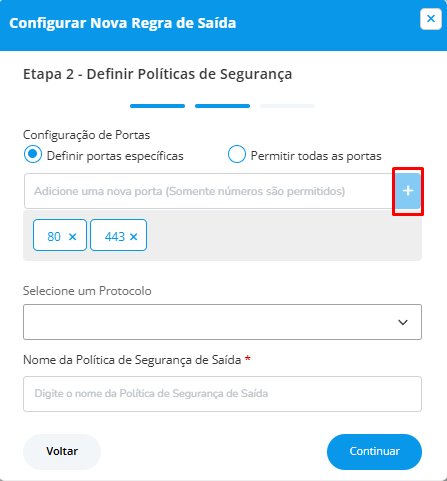

24. Em Portas, ao selecionar a opção Definir portas, podemos colocar portas específicas para restringir as portas de acesso:

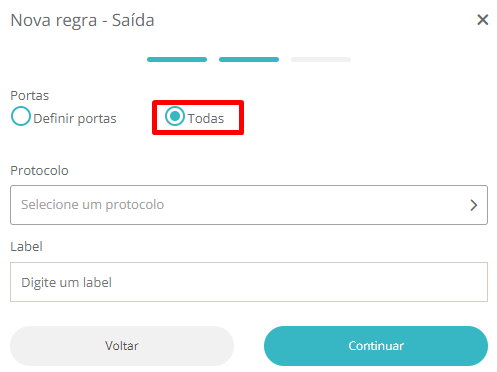

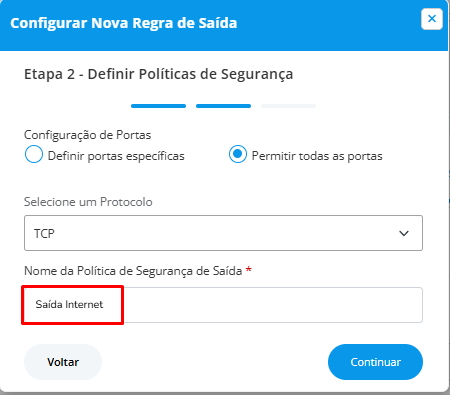

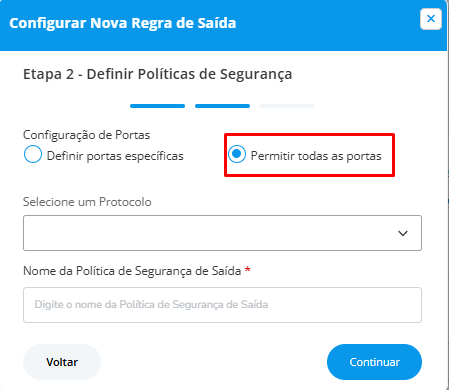

25. Ainda na opção Portas, você também pode selecionar a opção Todas, e nesse caso o acesso será liberado sem restrição de portas:

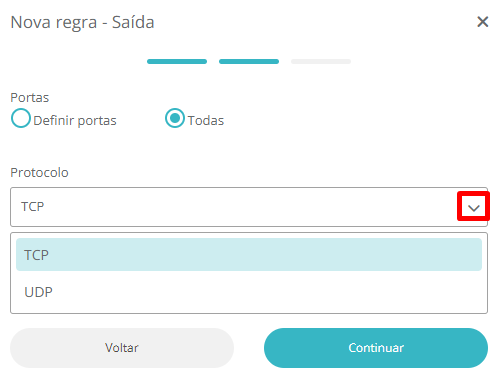

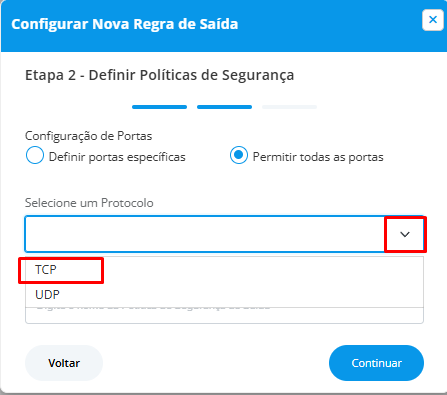

26. Em Protocolo, é possível selecionar as opções TCP ou UDP.
Em nosso exemplo, vamos selecionar o protocolo TCP.
27. Em Label, podemos definir uma curta descrição para identificar a política de segurança.

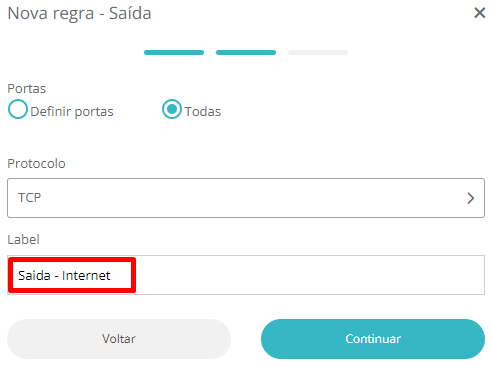

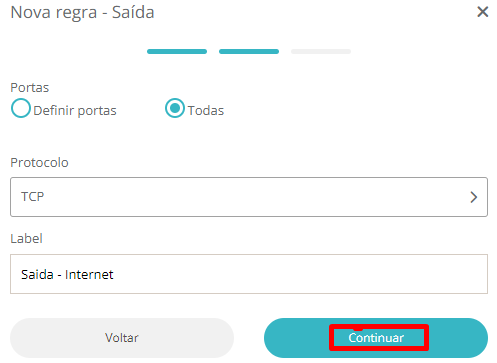

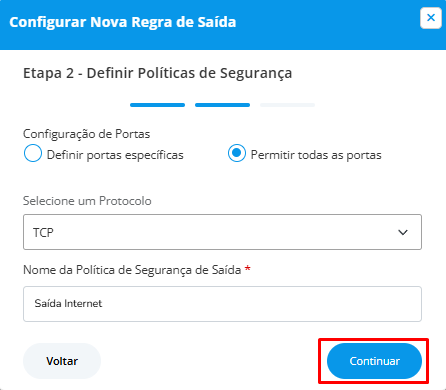

28. Após concluir as definições de Portas, Protocolo e Label, clique em Continuar:

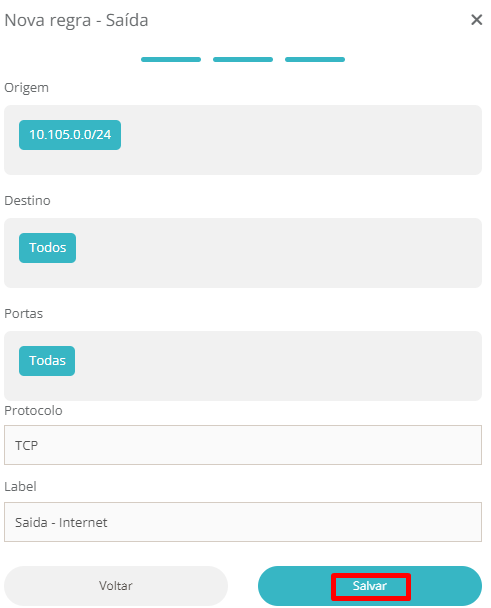

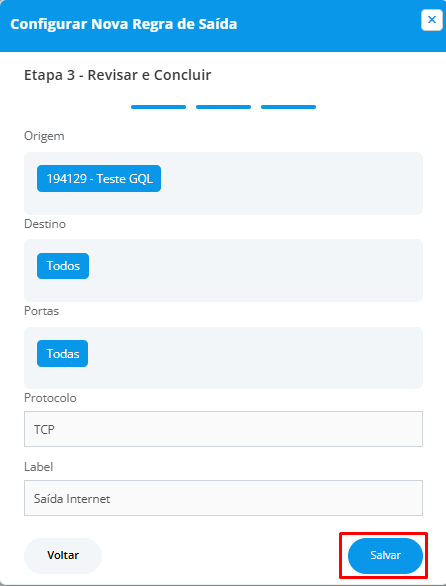

29. Na tela seguinte é exibido um resumo das configurações selecionadas para esta política de segurança do tipo saída. Após revisar as informações, clique em Salvar para o T-Cloud efetuar a criação desta política.

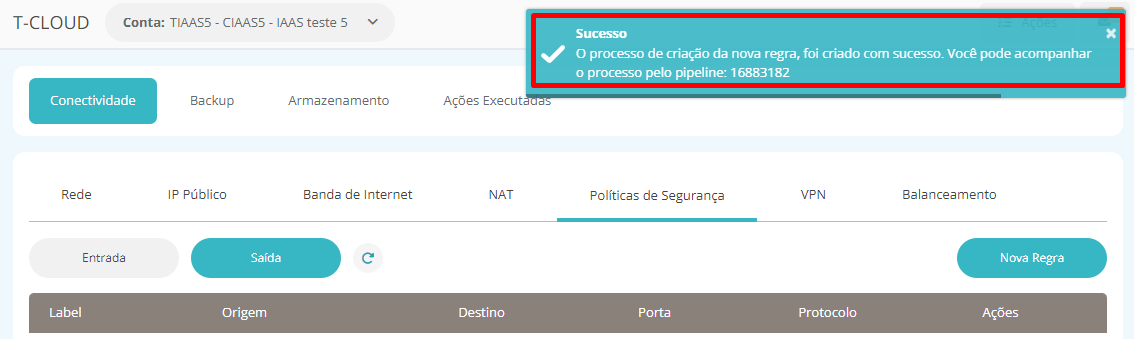

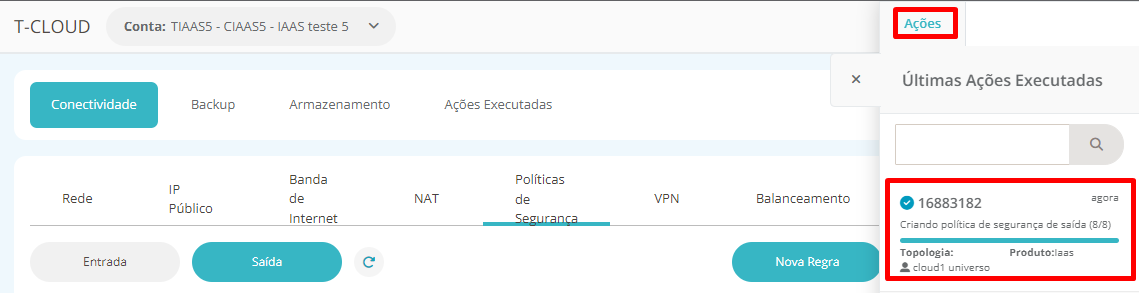

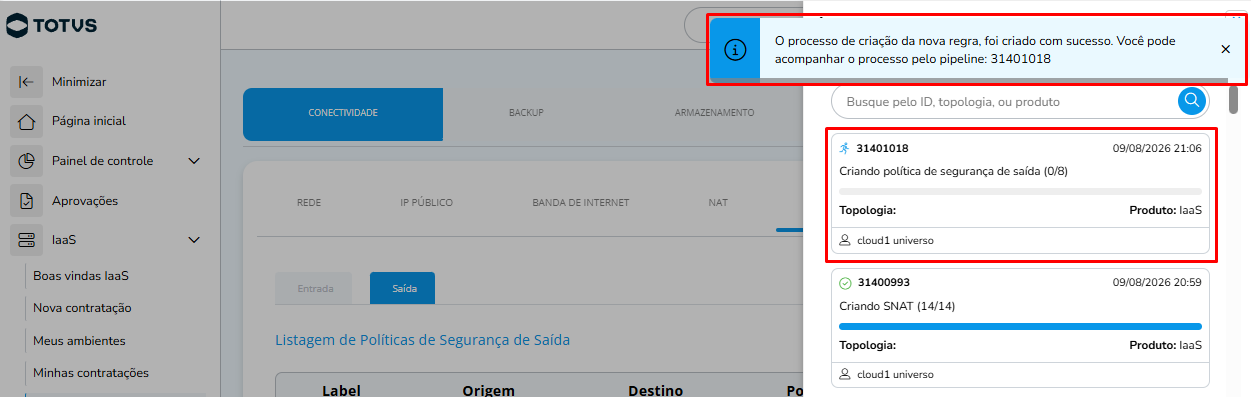

30. Será apresentada a seguinte mensagem com o número da solicitação. Você poderá acompanhar o andamento da criação da política de segurança no menu Ações, no canto superior direito da mesma tela:

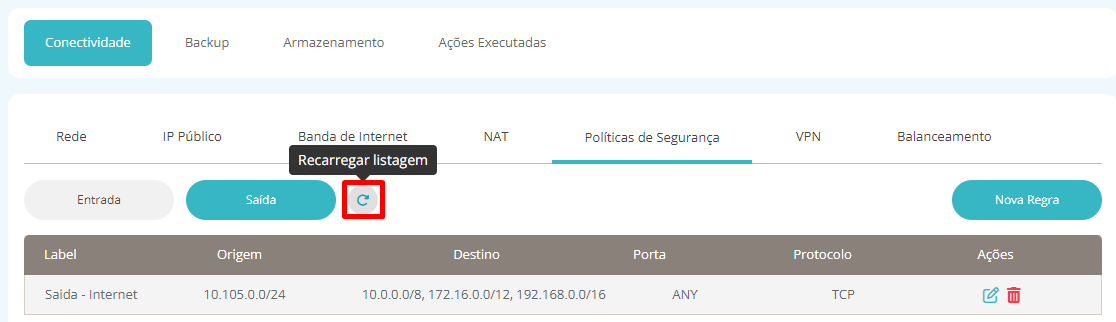

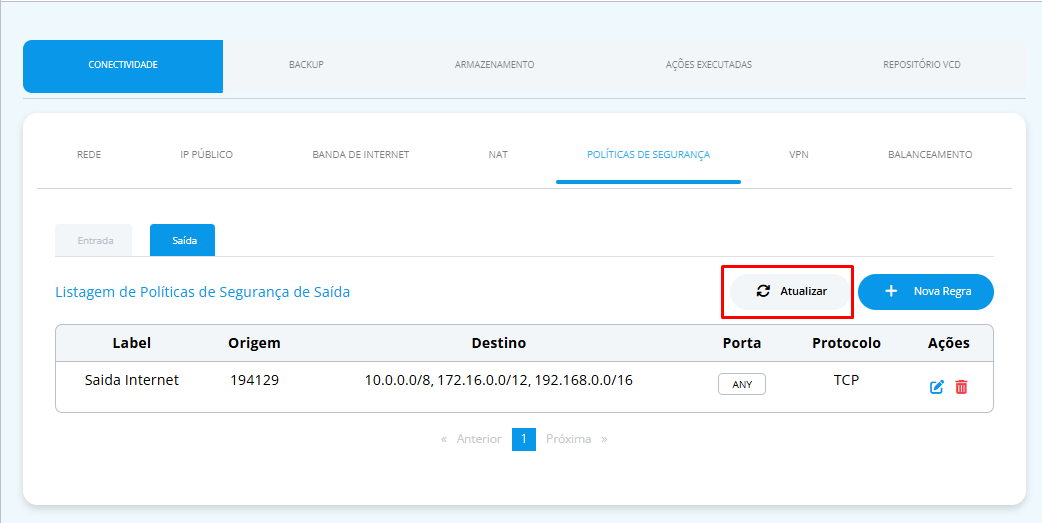

31. Você pode visualizar a política criada na tabela Políticas de Segurança conforme abaixo:
Pronto! Com isso, a criação da regra NAT (SNAT) e da Política de Segurança (Saída) liberando o acesso de suas máquinas virtuais à internet.
Acesse suas máquinas virtuais e realize um teste de acesso à internet.
