Dúvida

Como liberar o acesso externo de uma aplicação hospedada em uma máquina virtual IaaS para uma origem restrita?

Ambiente

T-Cloud - IAAS - Todos os ambientes

Solução

Por padrão, toda máquina virtual é criada sem nenhuma regra de acesso, por isso, é necessário realizar as liberações necessárias.

É possível expor o acesso à aplicação do IaaS através da internet ou através de uma origem restrita.

Neste artigo iremos abordar a criação do acesso à uma aplicação através de uma origem restrita.

A criação dos recursos abaixo requer permissões específicas. Para obter mais informações sobre quais perfis de acesso possuem a permissão, acesse o artigo: Perfis de Acesso IaaS T-Cloud.

Para a criação deste acesso, é necessário a criação dos seguintes recursos:

IP Público [1]: É necessário criar previamente um IP público para o ambiente IaaS. Os IPs públicos são associados às máquinas virtuais através da criação de regras de acesso NAT. Saiba mais...
Regra NAT (DNAT) [2]: A regra de acesso DNAT é uma regra de acesso externo que permite que o acesso originado da internet chegue em nosso ambiente de rede através de um IP público e porta externa. Esse tráfego é redirecionado para a aplicação em sua máquina virtual.
Política de Segurança (Entrada) [3]: A política de segurança da camada de rede interna, onde é necessário efetuar a liberação do acesso de entrada para que o tráfego do acesso permitido na regra DNAT consiga chegar até a aplicação da máquina virtual destino.

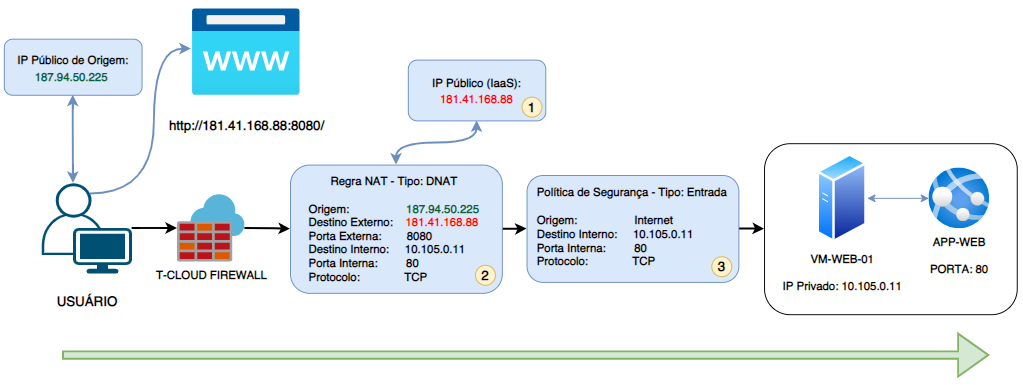

Exemplo de acesso:

A origem do acesso é o cliente, acessando a aplicação pela internet, e quando o acesso chegar no firewall do Cloud IaaS TOTVS, ele irá liberar o trafego através da regra NAT (DNAT), e a Política de Segurança (Entrada) faz a liberação do trafego na camada de rede interna da máquina virtual permitindo que usuário acesse a aplicação.

Siga os passos abaixo para liberar o acesso da máquina virtual à Internet:

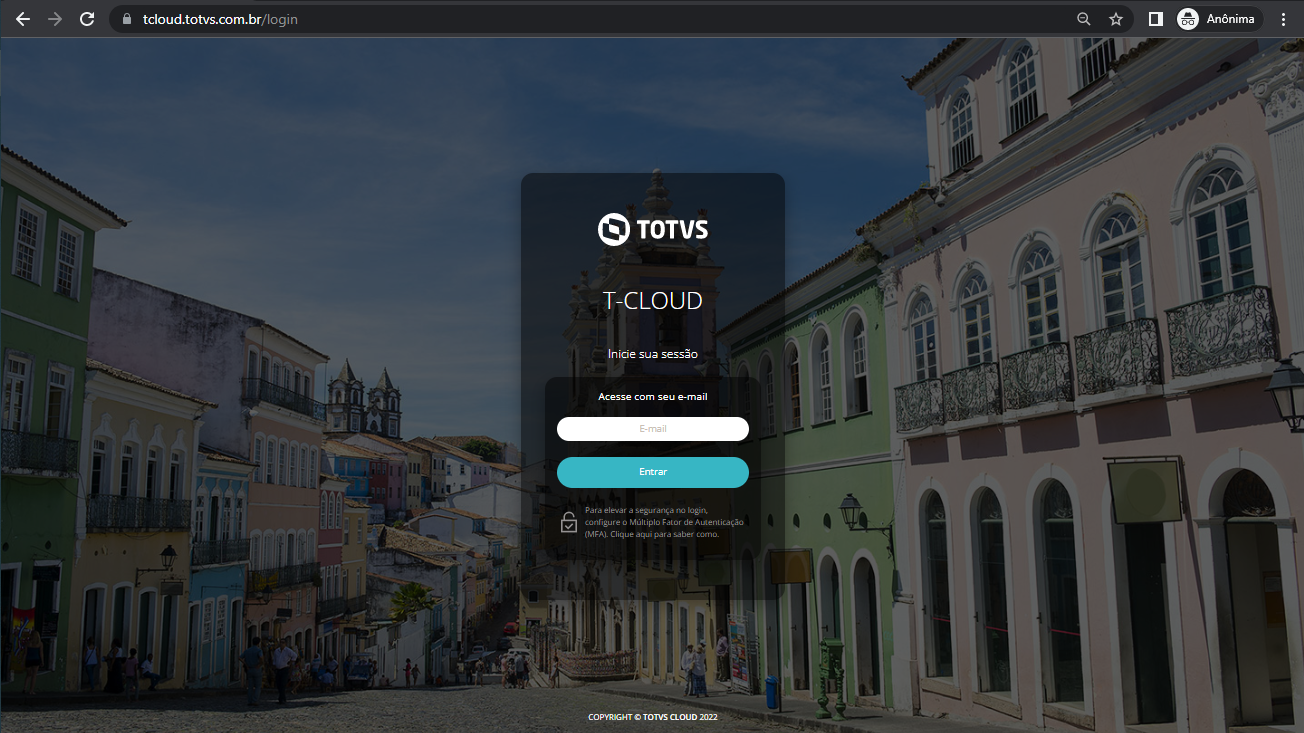

1. Acesse o portal T-Cloud com suas credenciais de acesso:

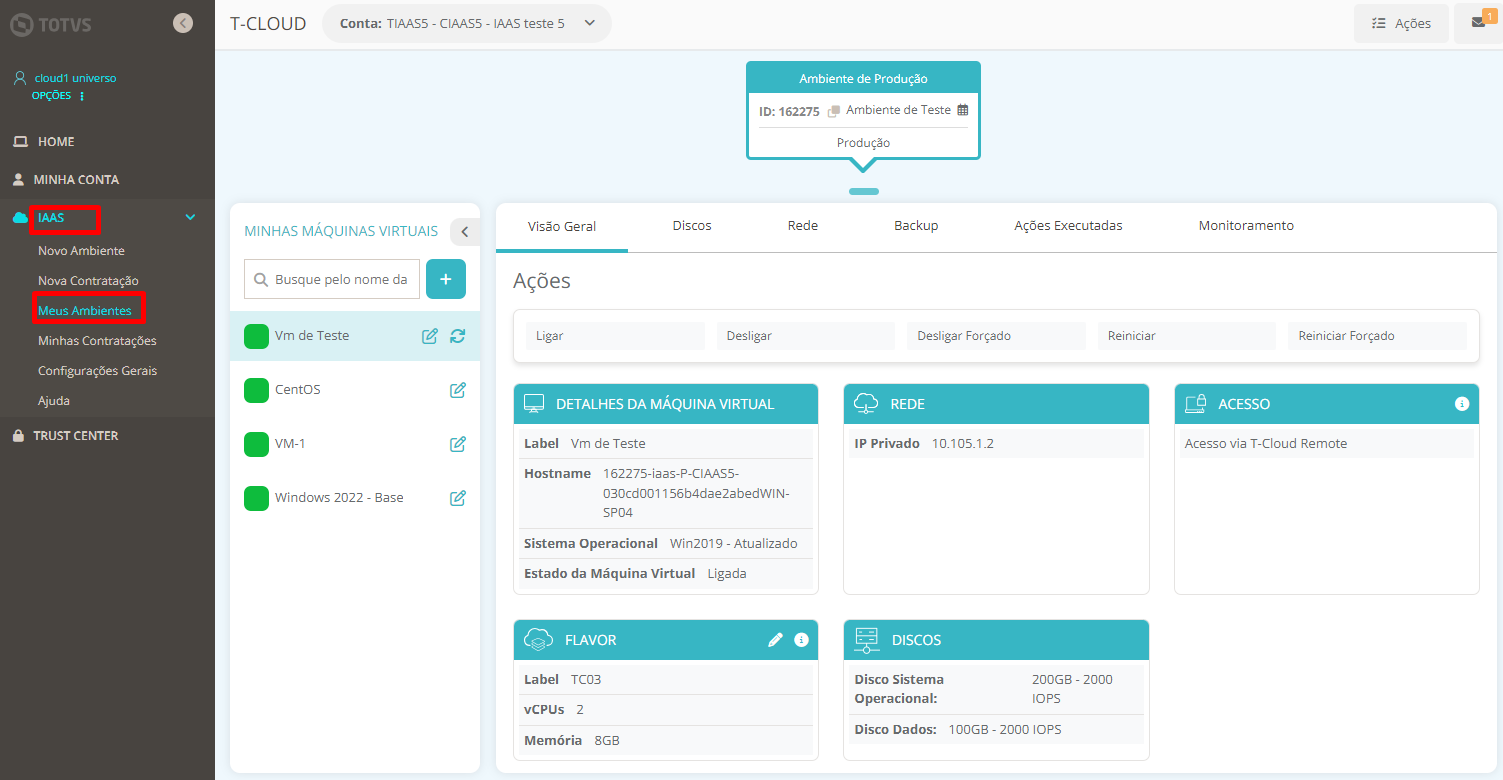

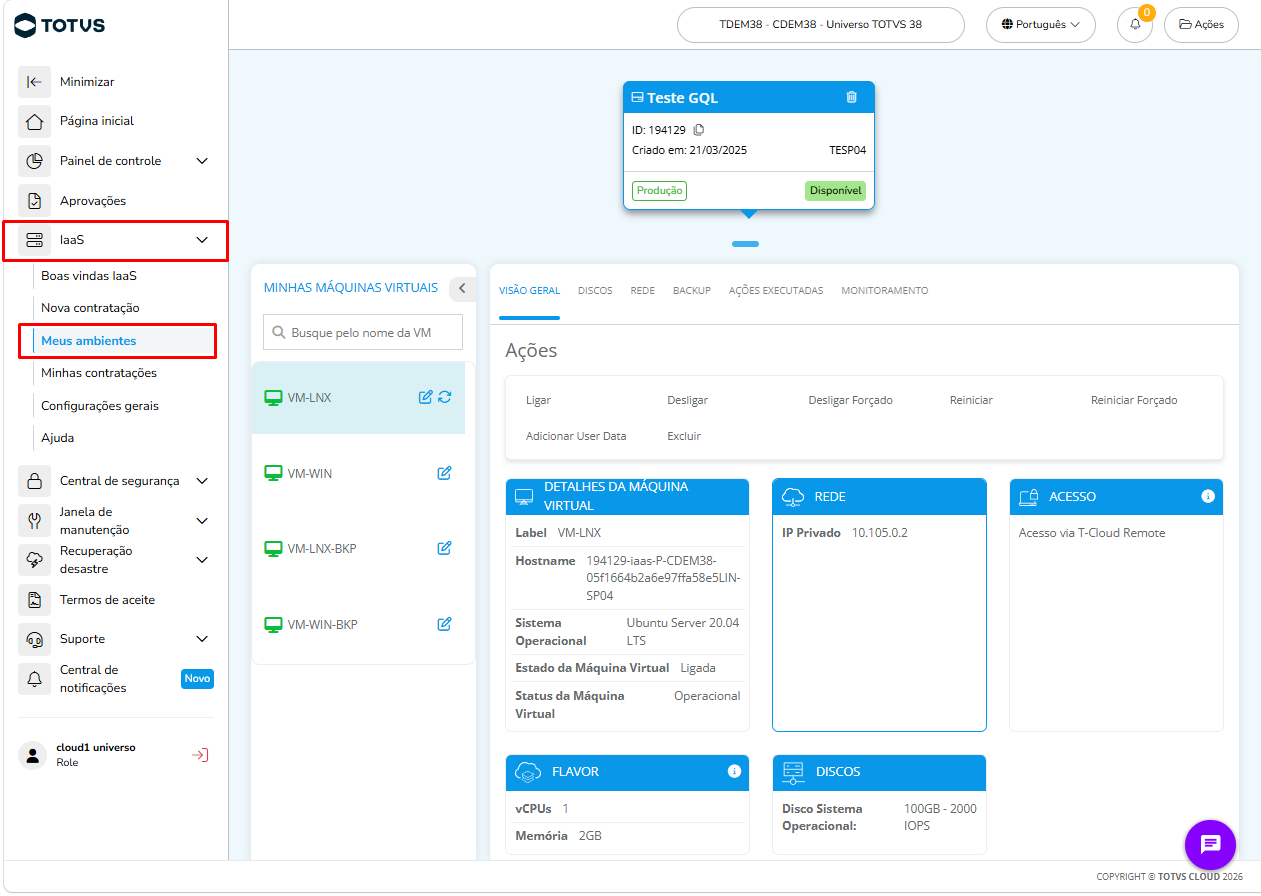

2. Acesse o menu IaaS e em seguida o menu Meus Ambientes:

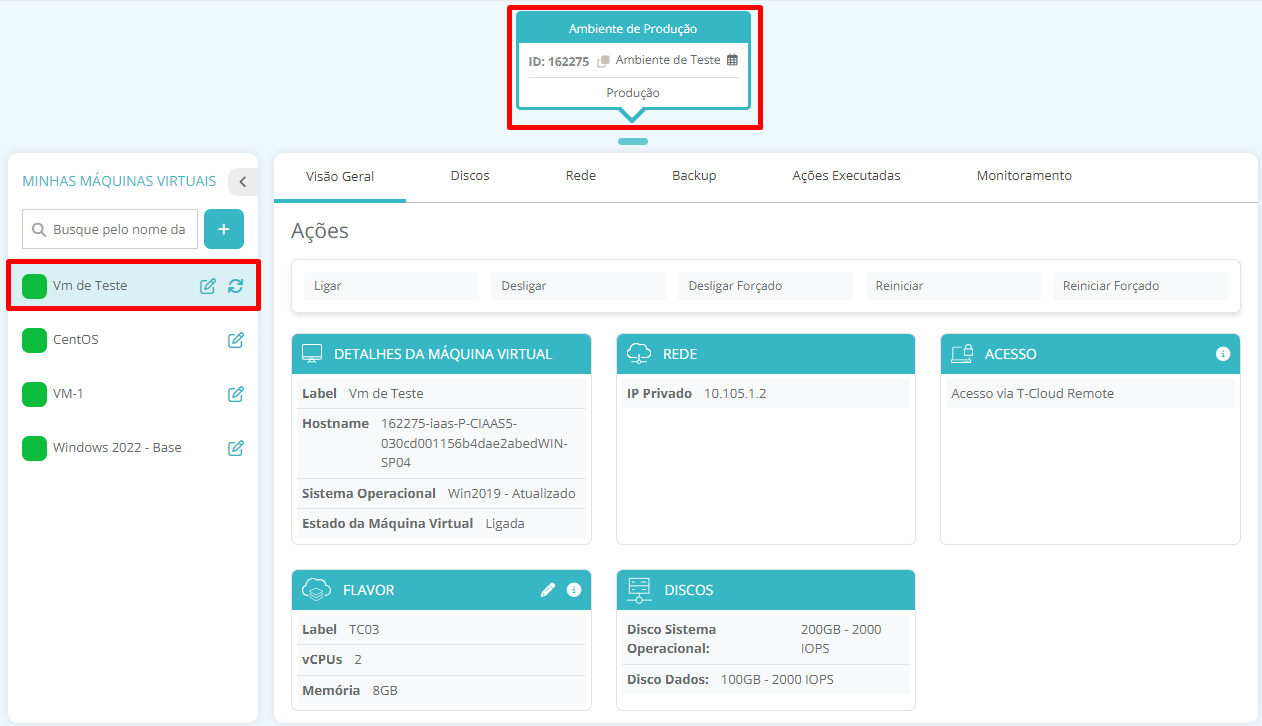

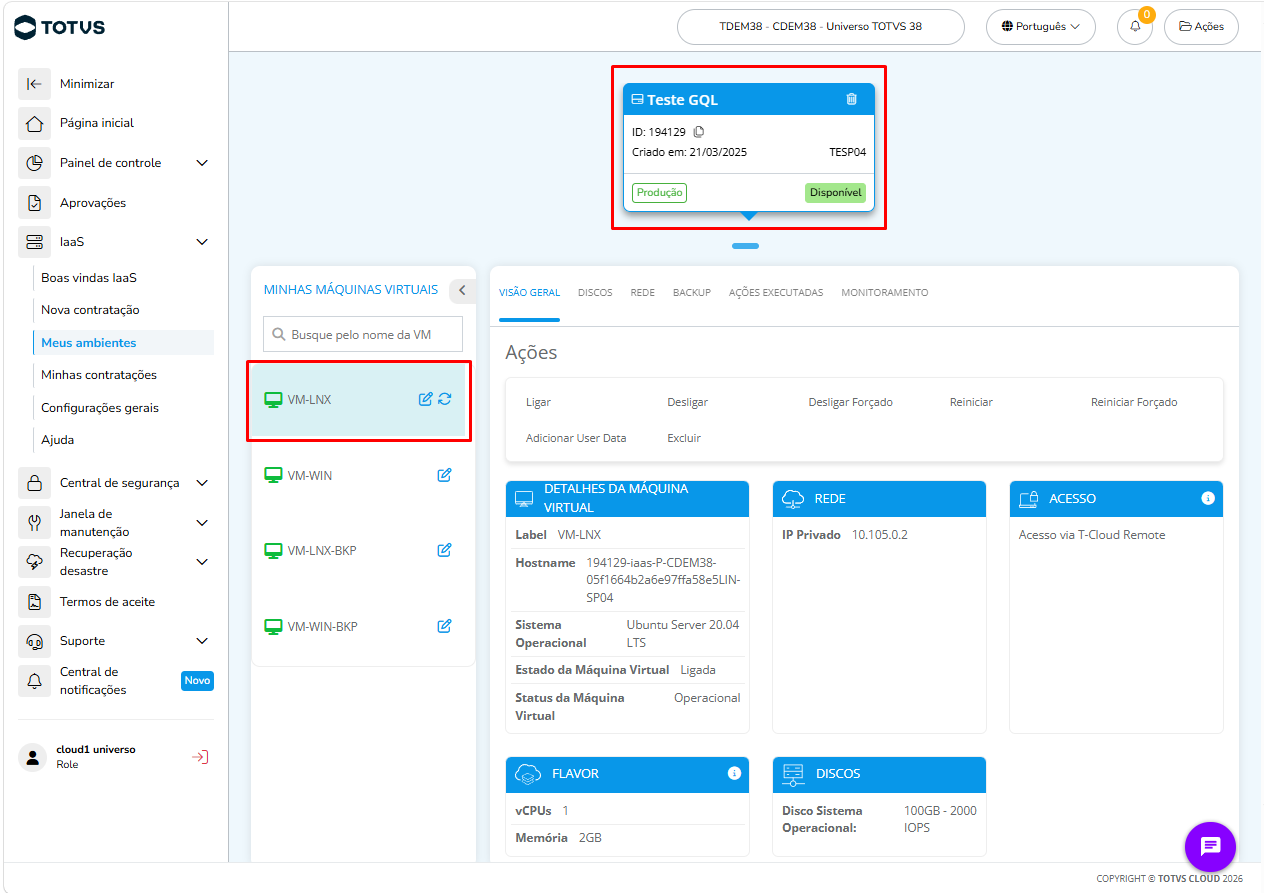

3. Selecione o ambiente e localize a máquina virtual que deseja liberar o acesso externo:

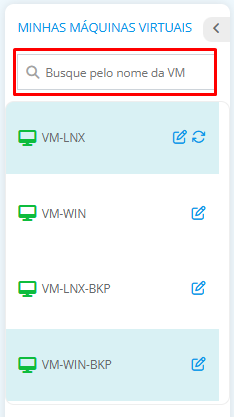

Você pode localizar uma máquina virtual, buscando pelo nome na caixa de busca. Este recurso se torna útil principalmente à medida que muitas máquinas virtuais são criadas em um único ambiente.

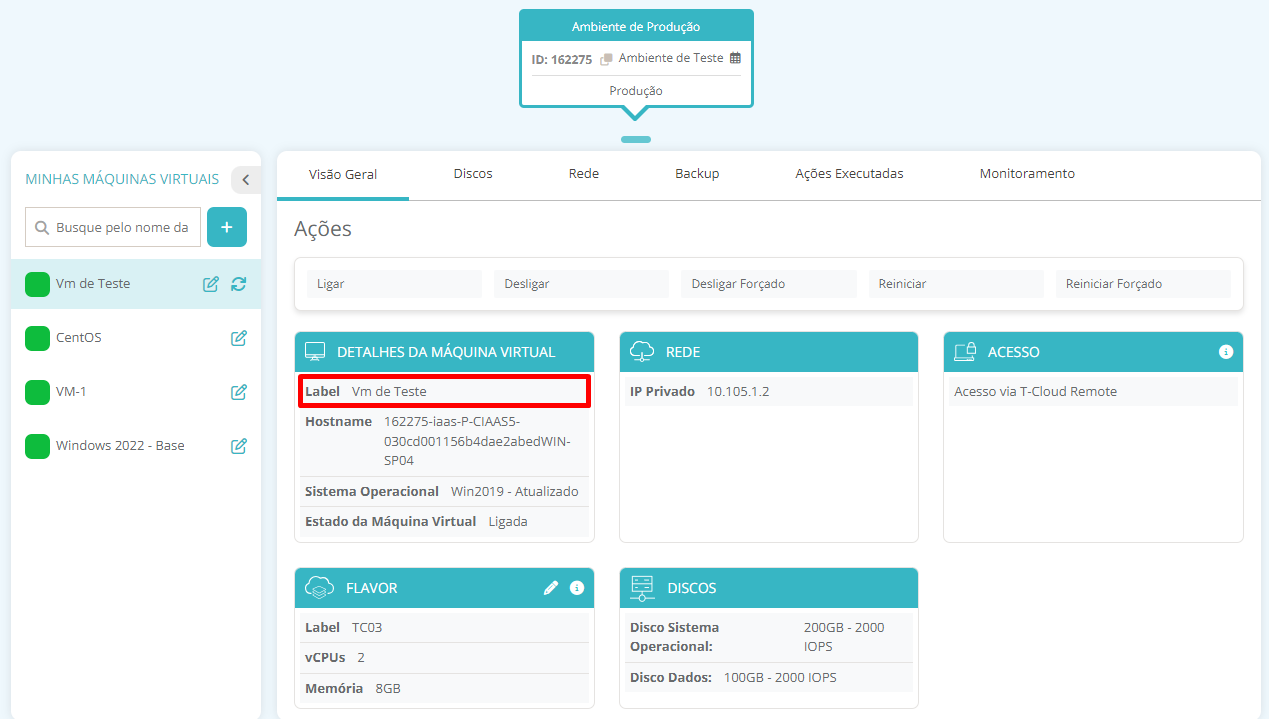

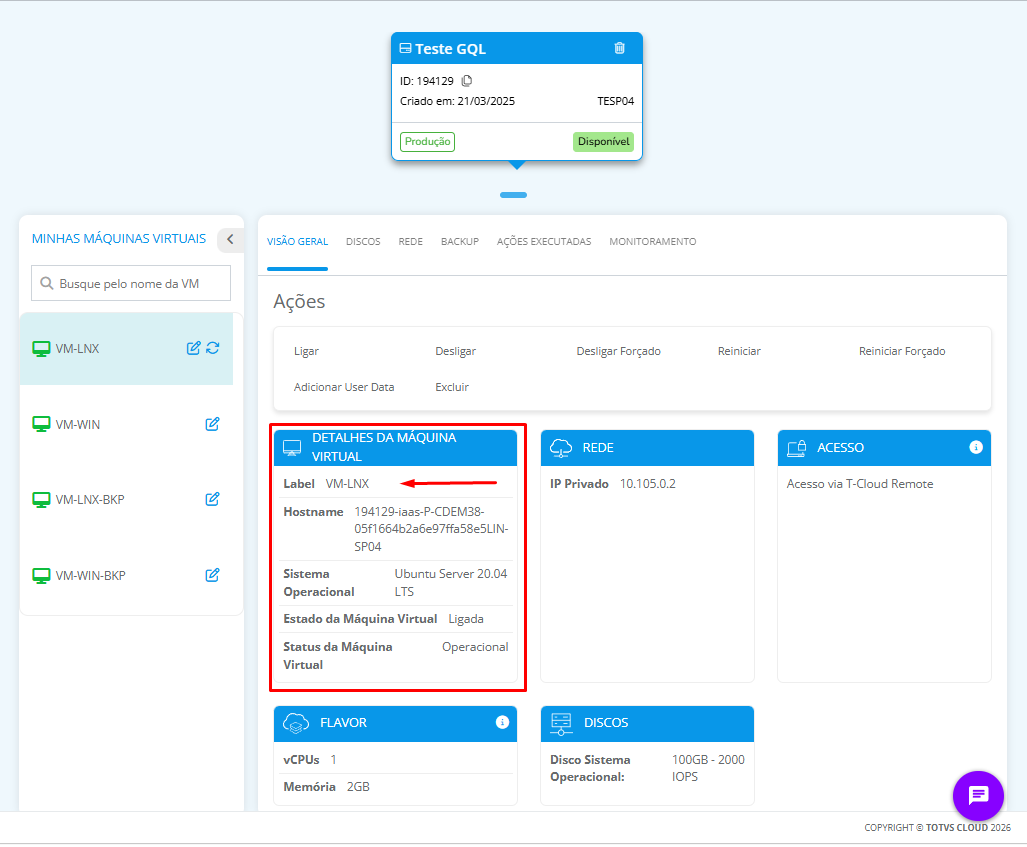

4. No quadro Detalhes da máquina virtual, é possível identificar a informação Label, que é o campo com a informação da nomenclatura que foi escolhida para sua máquina virtual. Anote essa informação pois ela será utilizada na liberação do acesso.

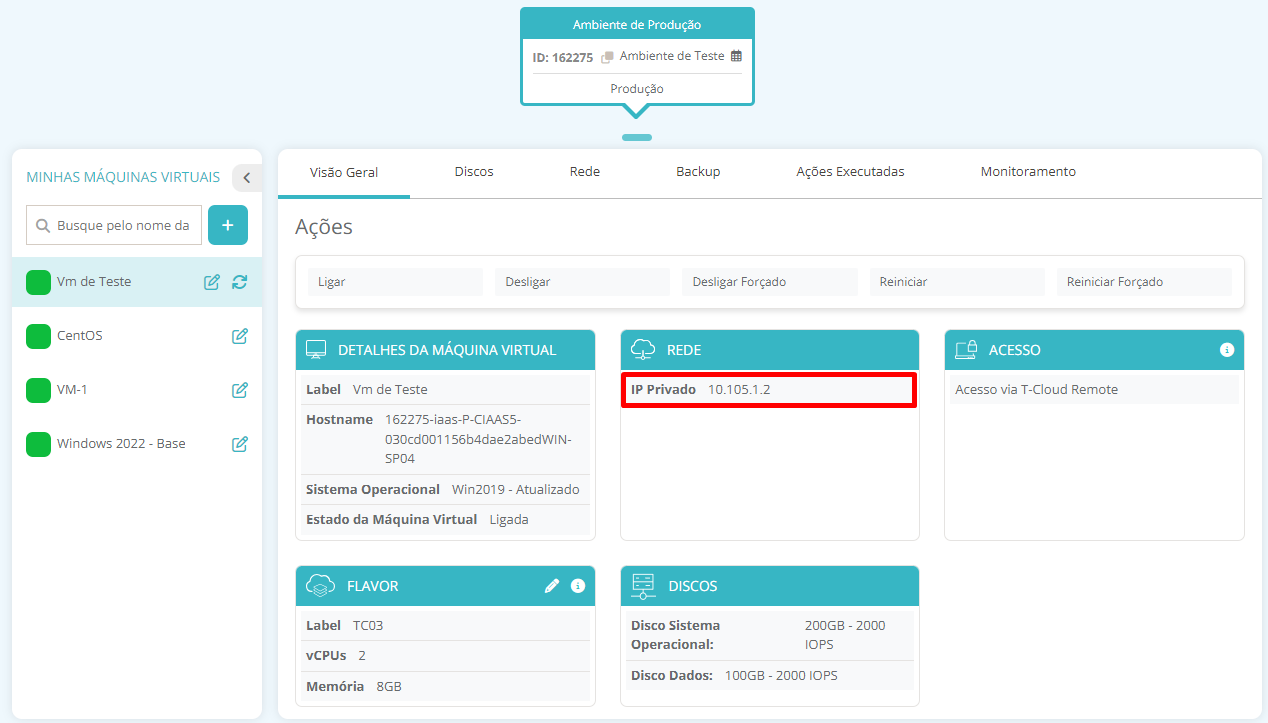

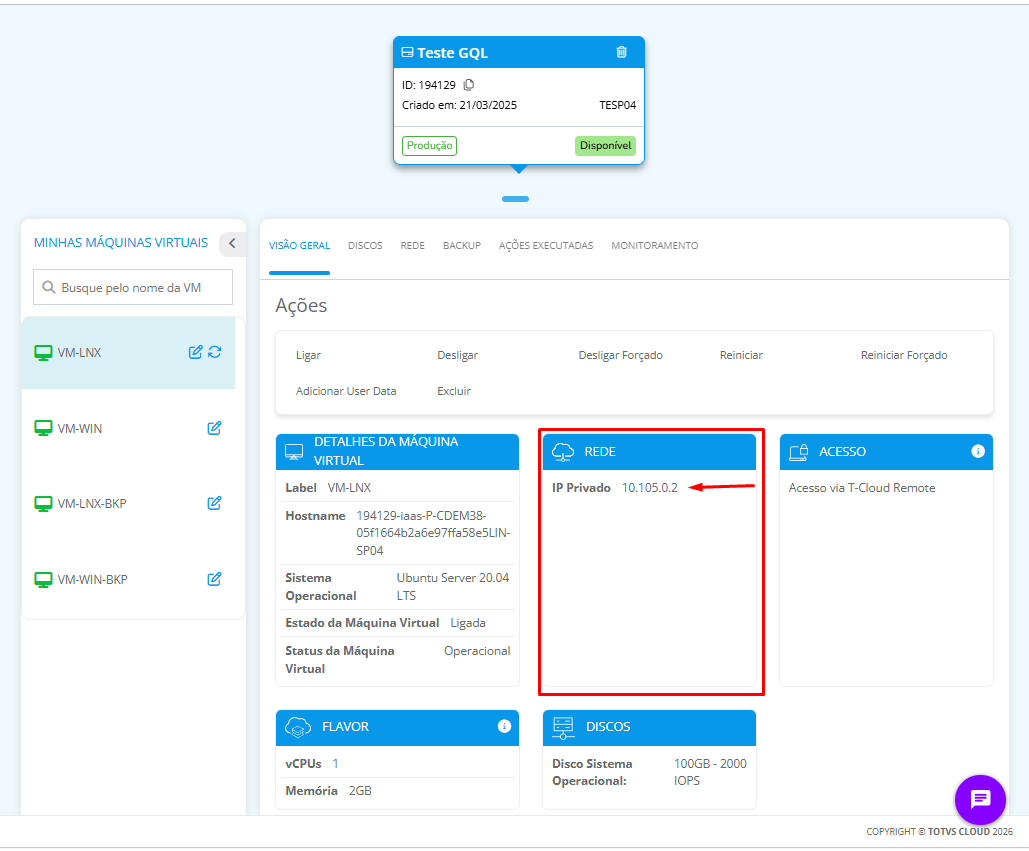

5. No quadro Rede, podemos identificar a informação de IP privado da máquina virtual. Anote essa informação também pois iremos utilizar para a liberação do acesso.

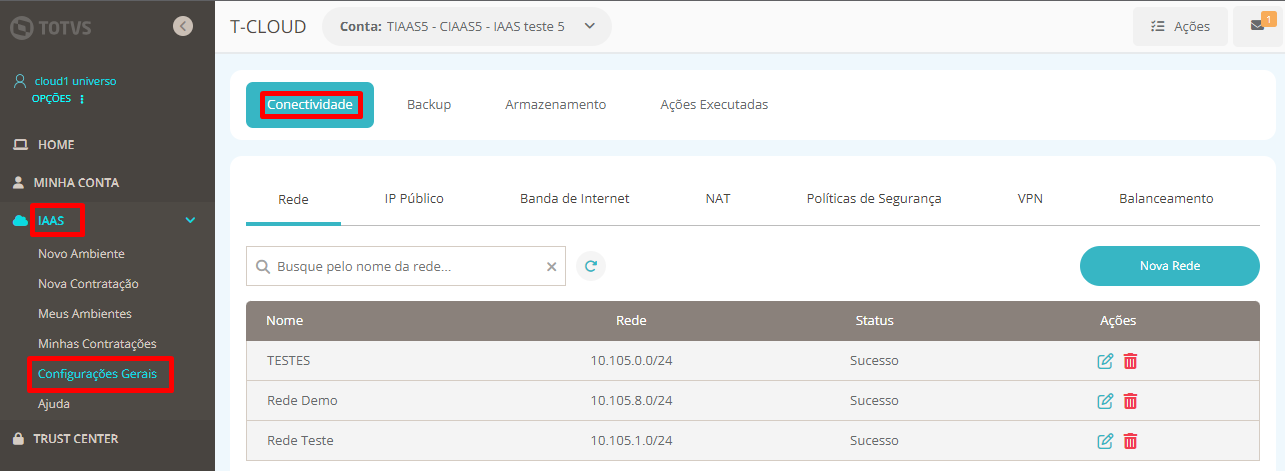

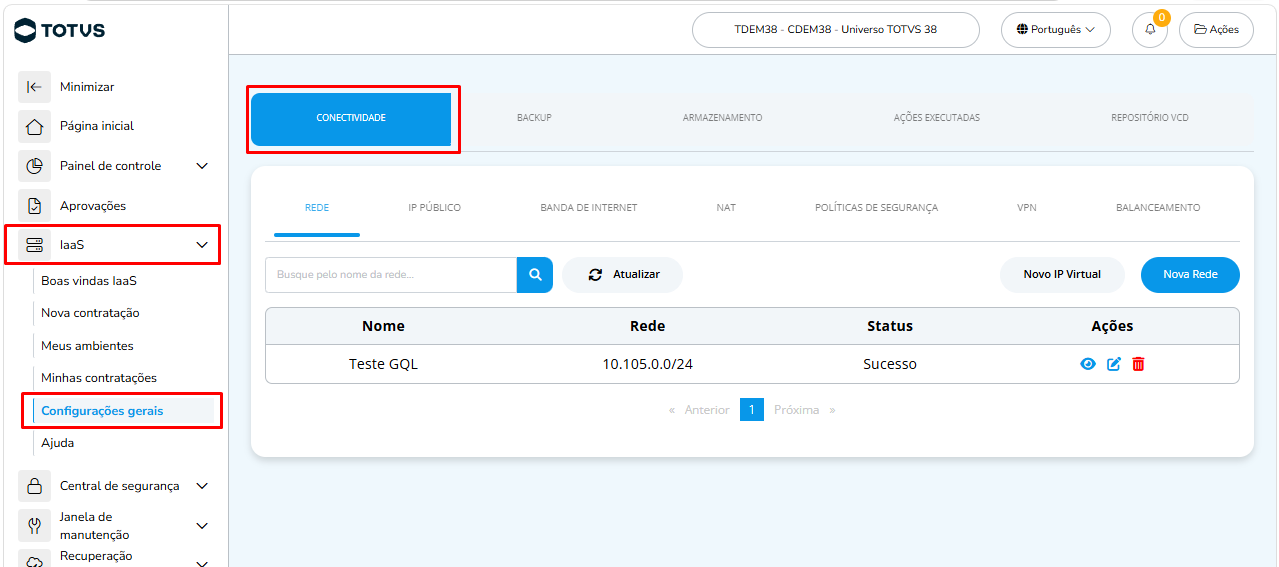

6. Acesse o menu IaaS e em seguida o submenu Configurações Gerais. Ao acessar esta página, vá até a guia de Conectividade:

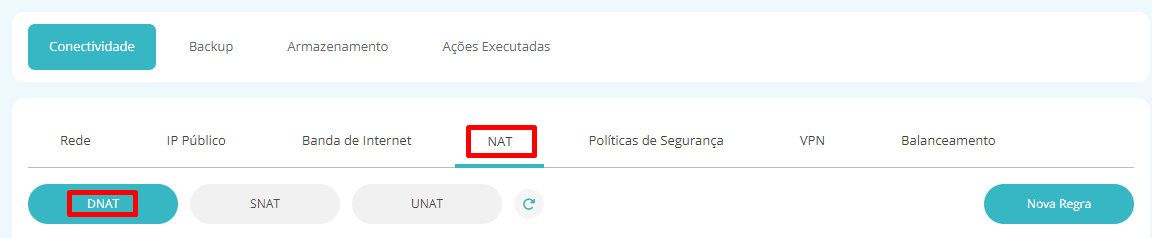

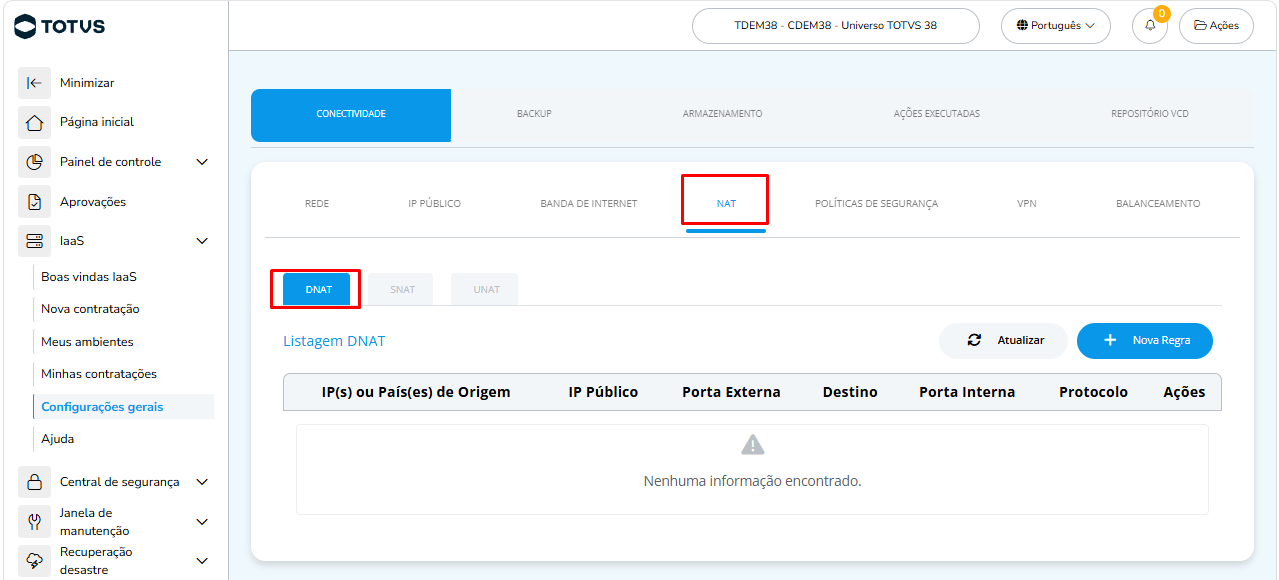

7. Agora iremos criar um acesso externo do tipo DNAT. Na guia Conectividade, clique em NAT e em seguida em DNAT:

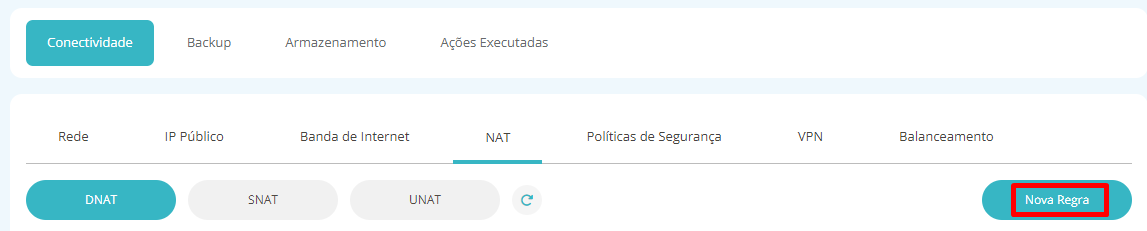

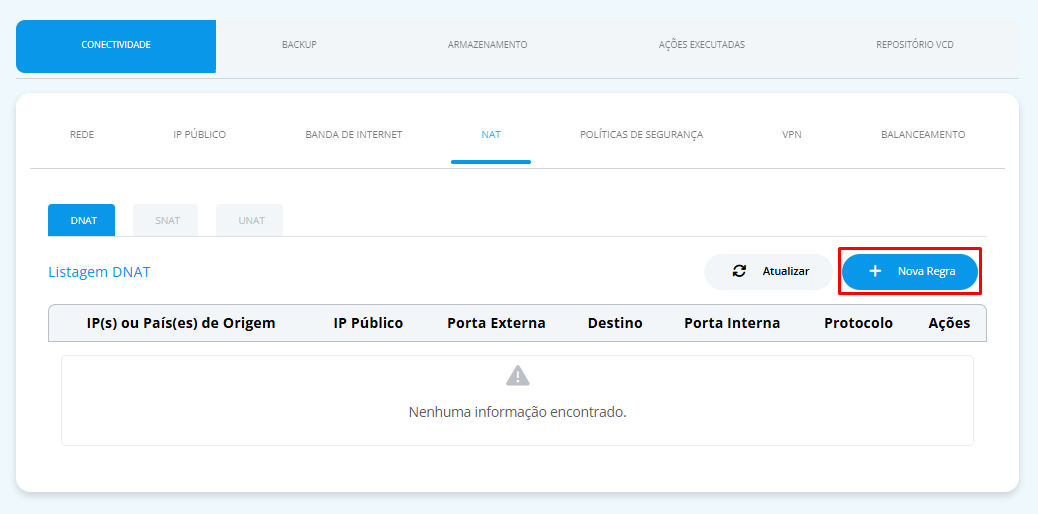

8. Para iniciar a criação da regra de acesso, clique em Nova Regra:

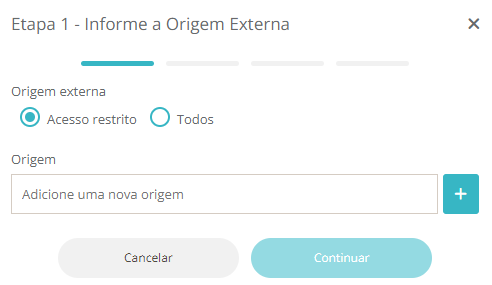

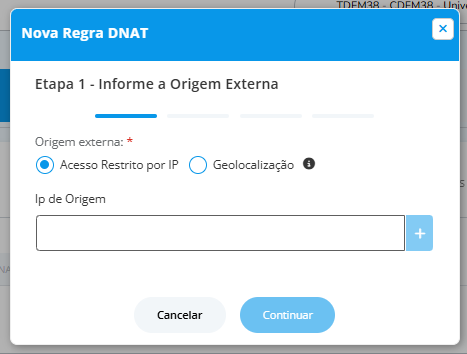

9. Na tela "Etapa 1 - Informe a Origem Externa" de criação da regra de acesso, é necessário informar a qual será a origem do acesso. Existem duas opções de origem:

Acesso Restrito: Acesso com origem restrita, sendo necessário informar os IPs.
Todos: Acesso com origem irrestrita.

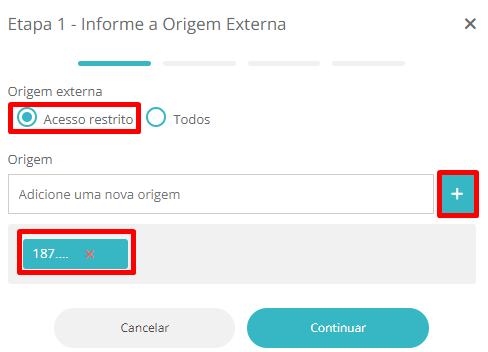

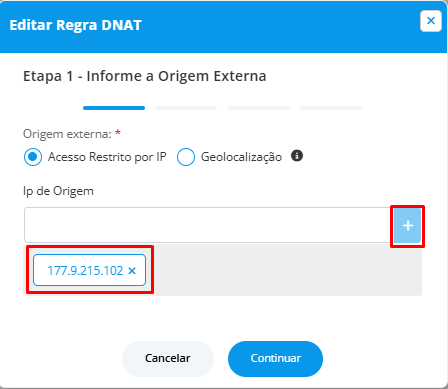

10. Selecione a opção "Acesso Restrito" e insira o IP Público que será a origem do acesso:

11. Na tela "Etapa 2 - Informe o Destino Externo", será necessário informar o destino externo do seu ambiente, ou seja, o IP Público e a porta externa de acesso.

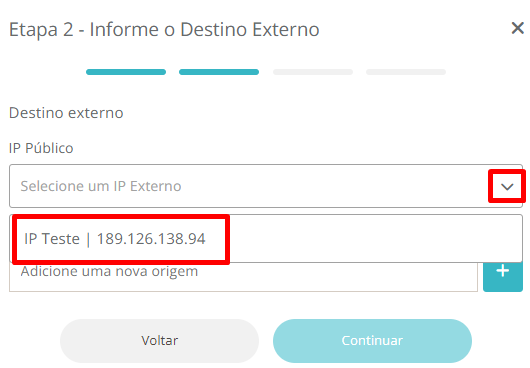

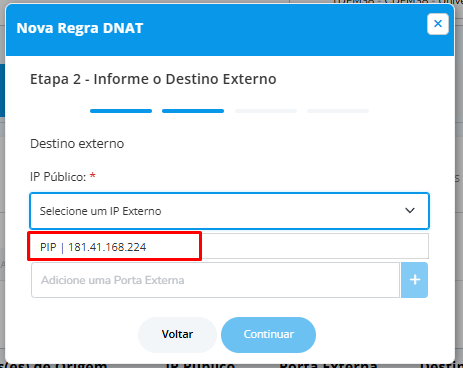

No campo IP Público, selecione o IP público que deseja publicar este acesso:

Observação: Caso ainda não tenha um IP público adicionado ao seu ambiente IaaS, consulte o artigo: Adicionar IP Público ao ambiente IaaS

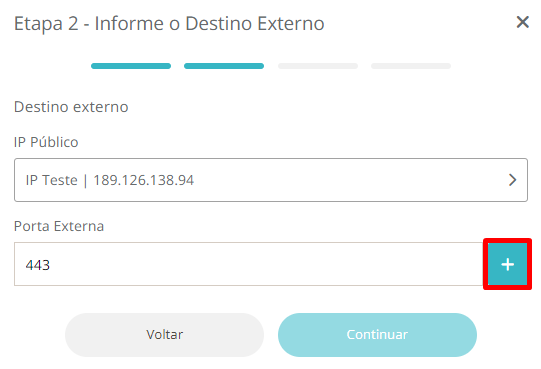

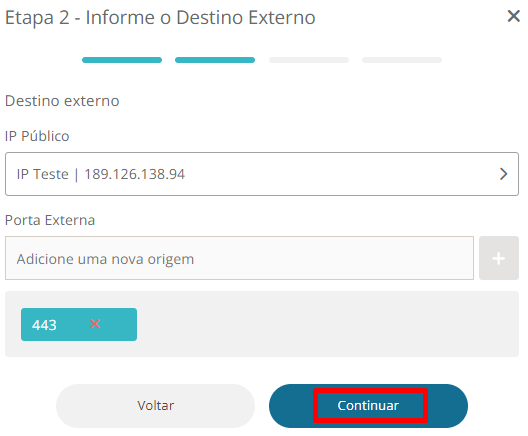

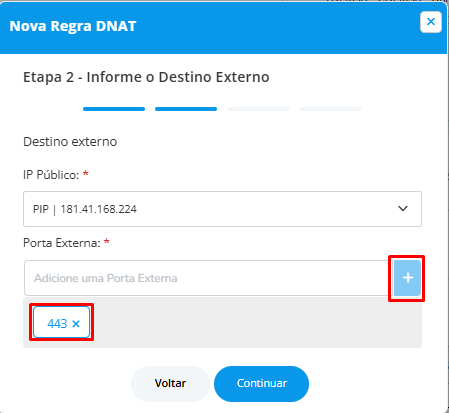

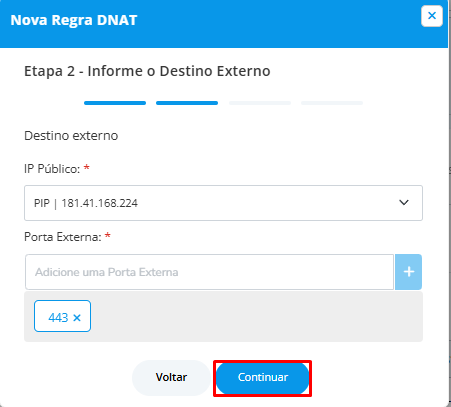

12. Após selecionar o IP público, digite a porta externa no campo Porta Externa, clique no ícone [ + ], e depois clique em Continuar. A porta externa não precisa ser a mesma que a porta interna pois a regra DNAT faz a tradução da porta externa para a porta interna. Em nosso exemplo utilizamos a porta 443.

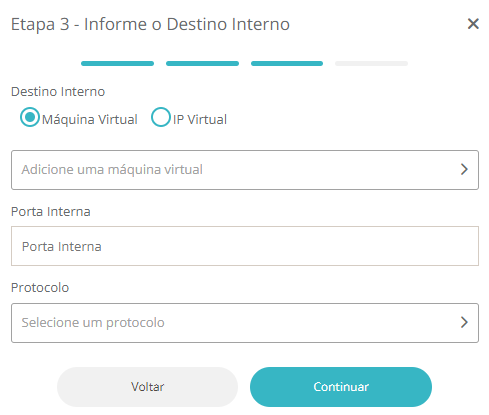

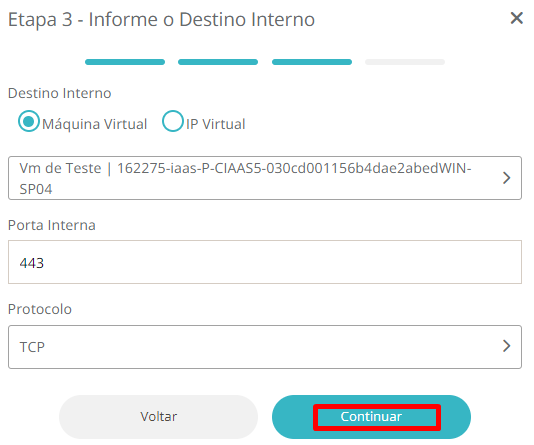

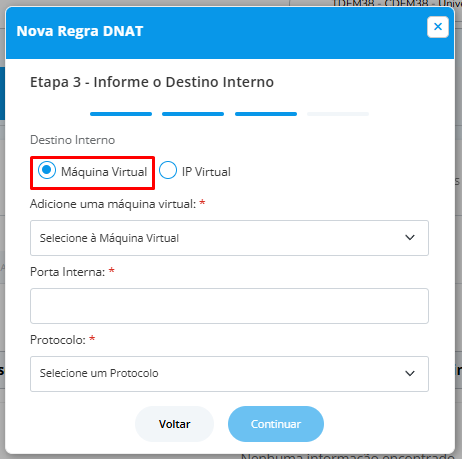

13. Na tela "Etapa 3 - Informe o Destino Interno" é necessário definir as informações do destino interno. Selecione a opção "Máquina Virtual":

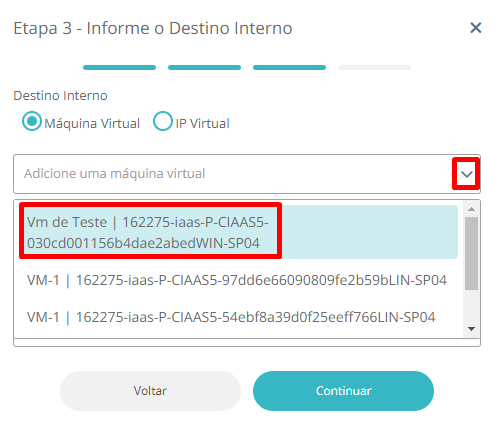

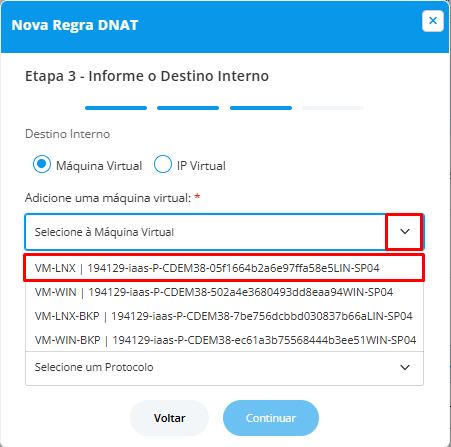

14. No campo “Adicione uma Máquina Virtual” selecione a partir da lista, a máquina virtual que possui a aplicação que você deseja liberar o acesso, conforme exemplo abaixo:

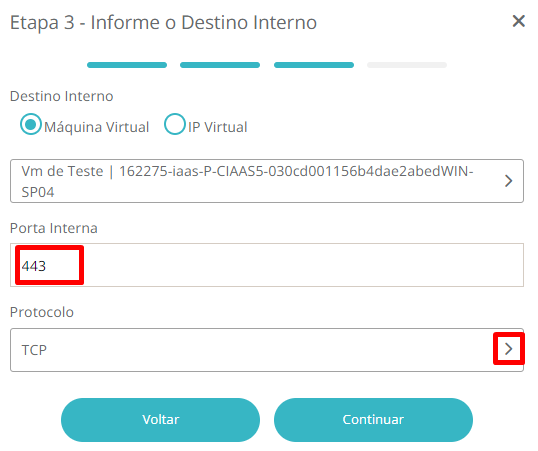

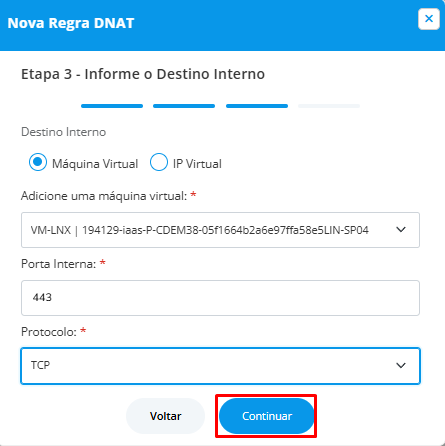

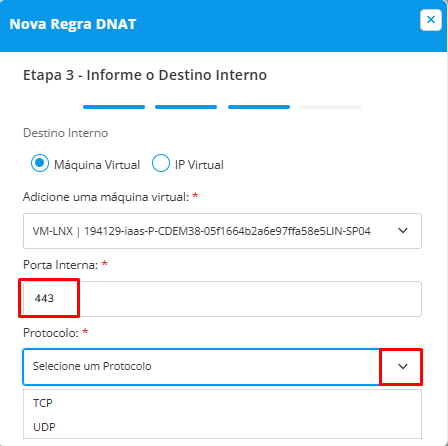

15. No campo “Porta Interna” digite também a porta interna da aplicação, selecione o protocolo TCP e clique em Continuar:

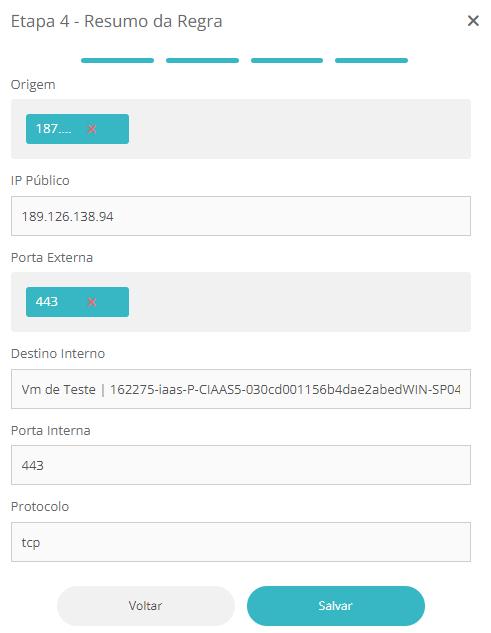

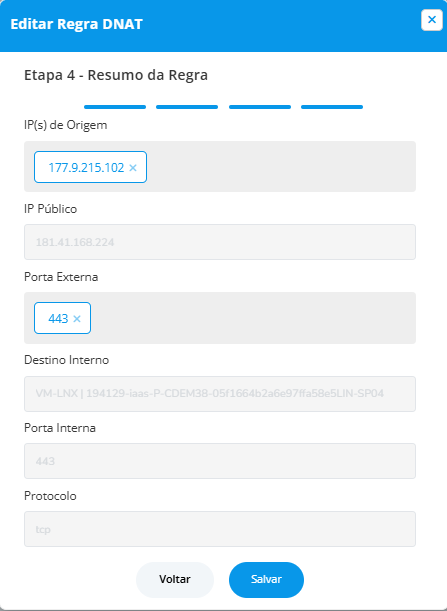

16. Na tela "Etapa 4 - Resumo da Regra" será apresentado um resumo das opções selecionadas. Verifique as informações e clique em Salvar para iniciar a criação da regra DNAT:

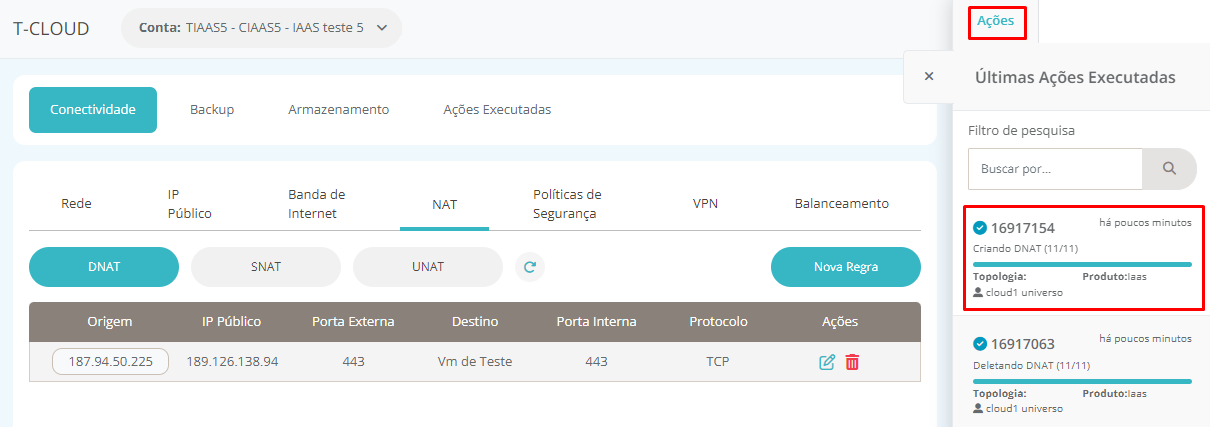

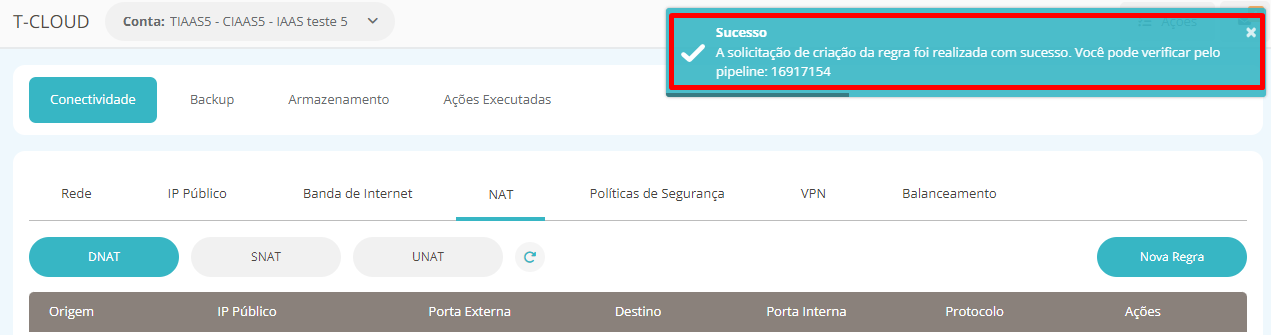

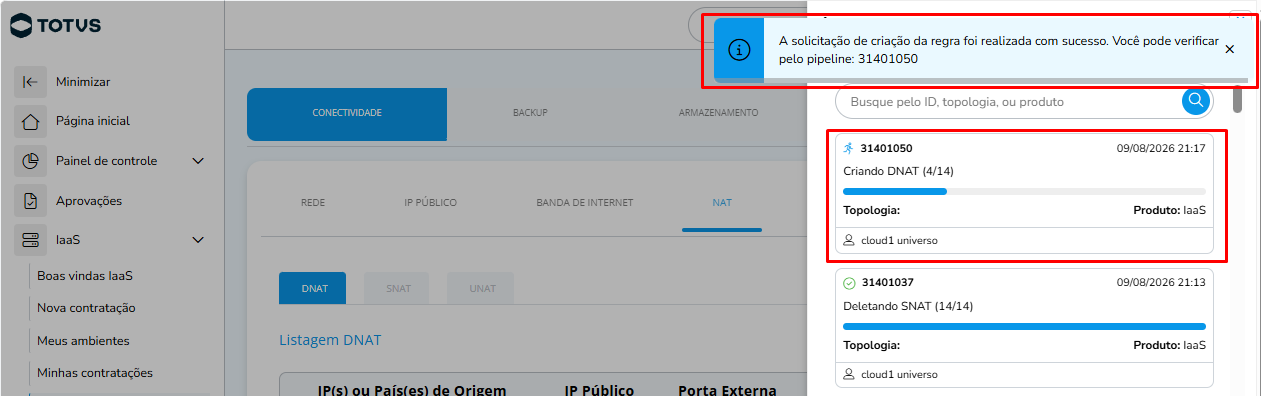

17. Será apresentada a seguinte mensagem com o número da solicitação. Você poderá acompanhar o andamento da criação da regra de acesso DNAT no menu Ações, no canto superior direito da mesma tela.

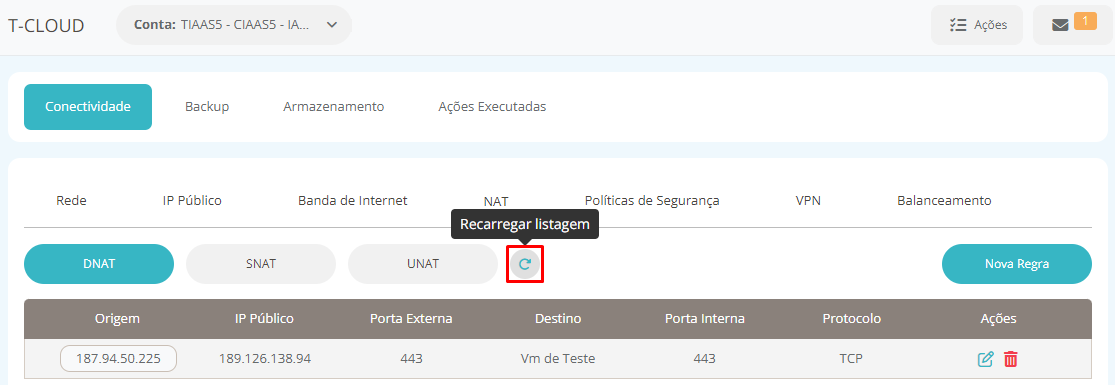

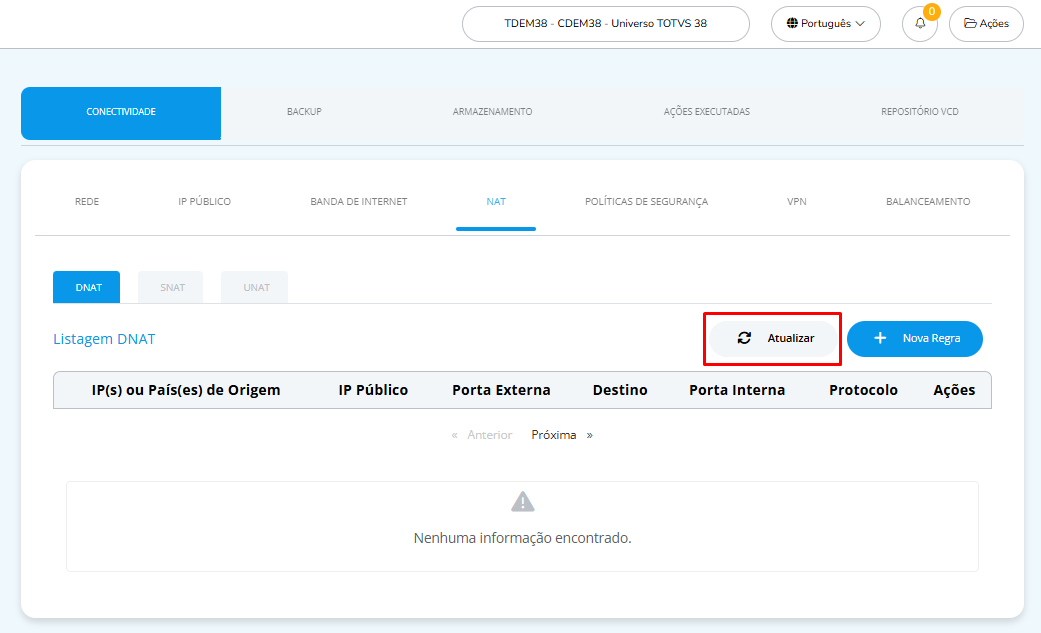

18. Após concluir a criação da regra de acesso DNAT, clique no ícone "Regarrecar listagem" para atualizar as informações no T-Cloud. Você também pode seguir para a próxima etapa enquanto a regra DNAT é criada.

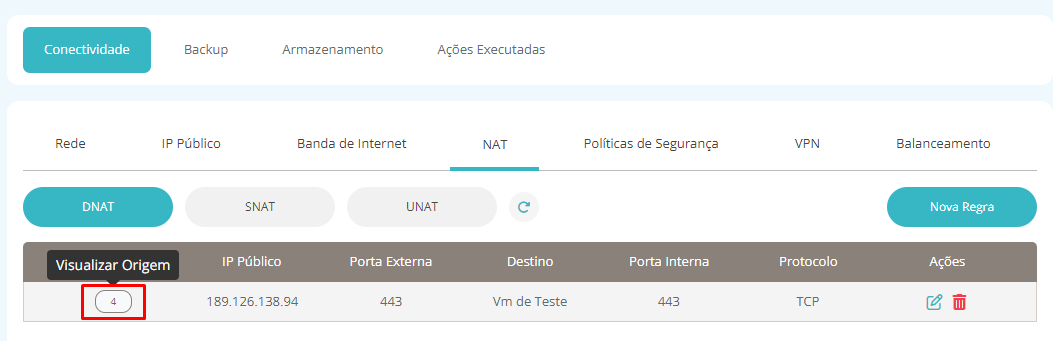

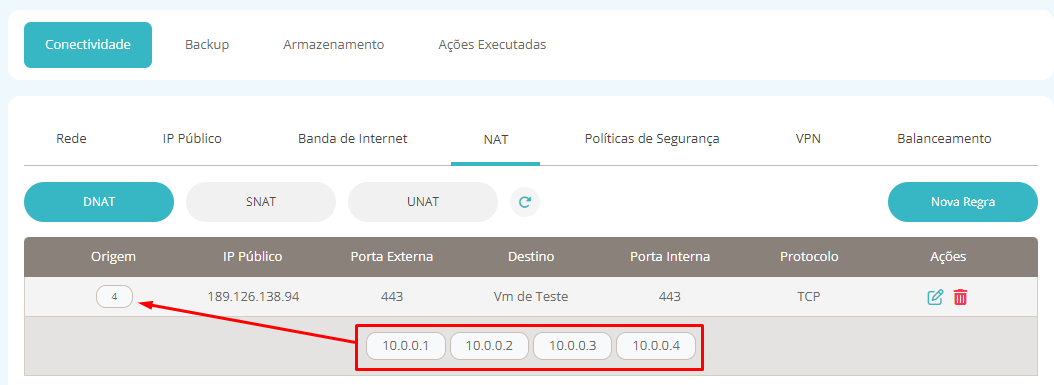

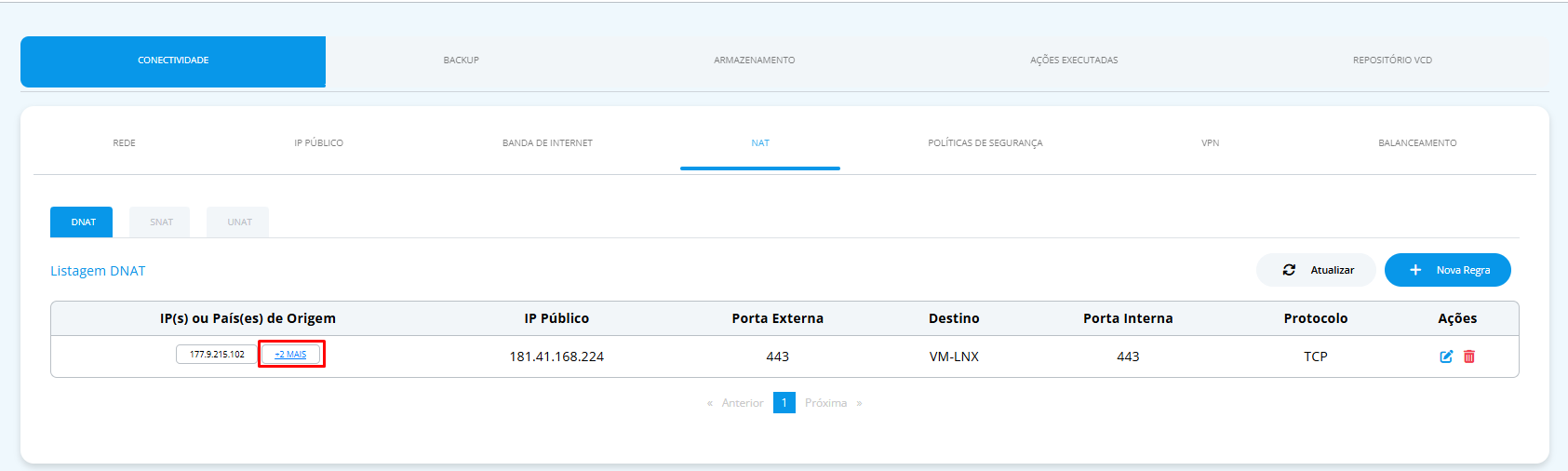

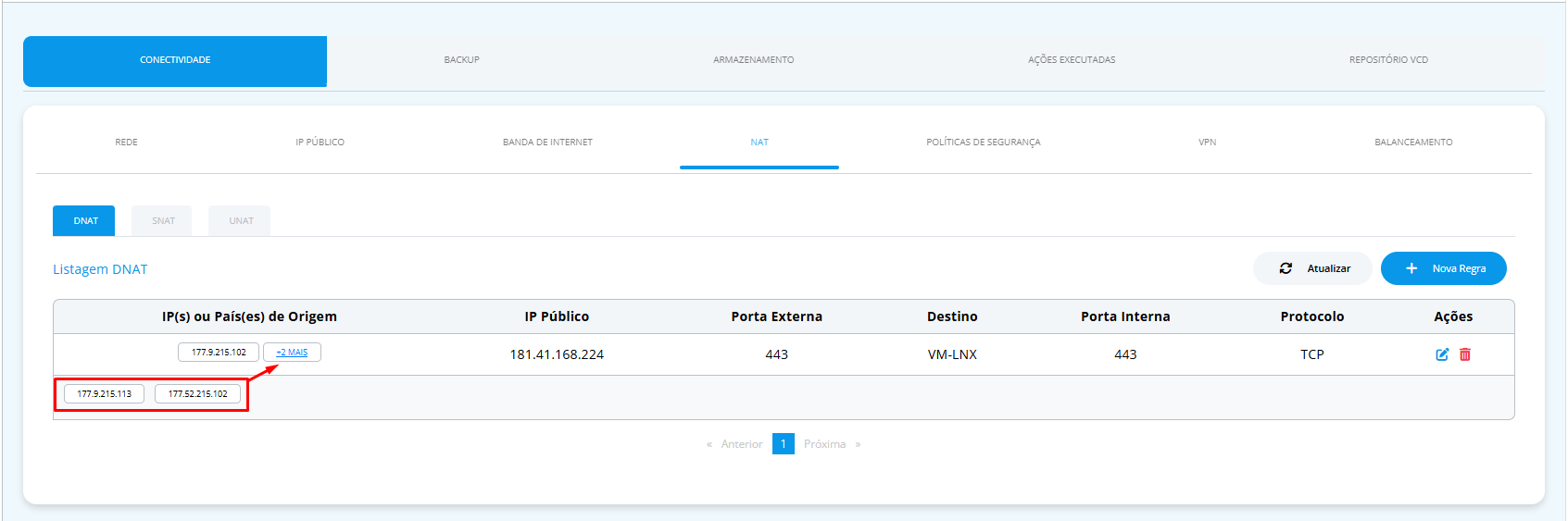

18.1. Se a origem definida na regra no item 10 possuir mais de um IP, após a criação as origens serão listadas pela sua quantidade. Para ver todas as origens, basta clicar no número de origens da regra que deseja visualizar:

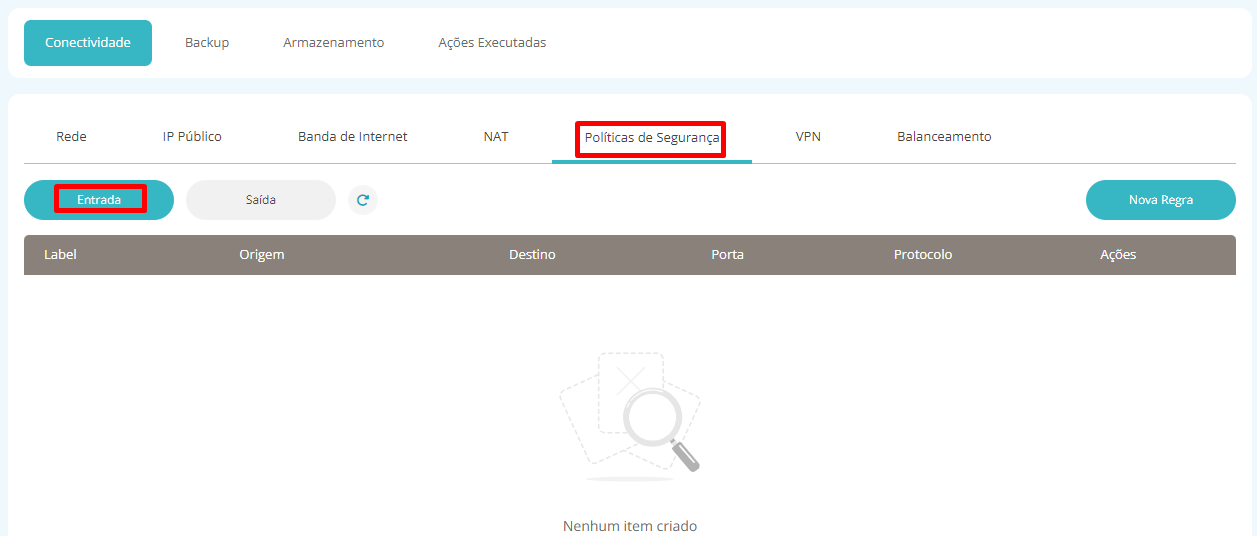

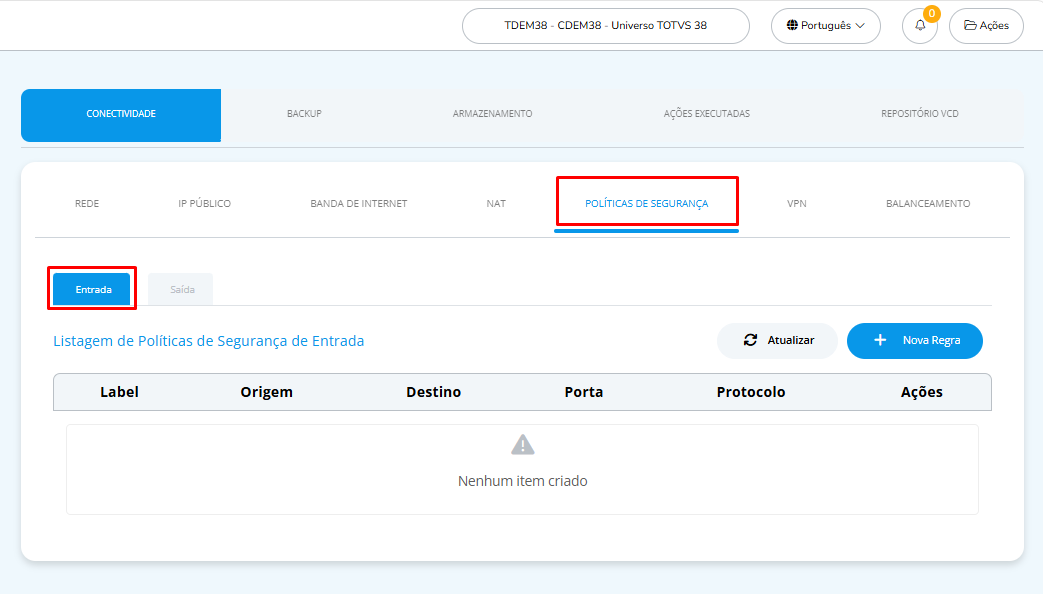

19. Após a conclusão da criação da regra de acesso DNAT, é necessário criar uma política de segurança para concluir a liberação do acesso à sua aplicação. Clique na guia Política de Segurança e, em seguida, clique em Entrada:

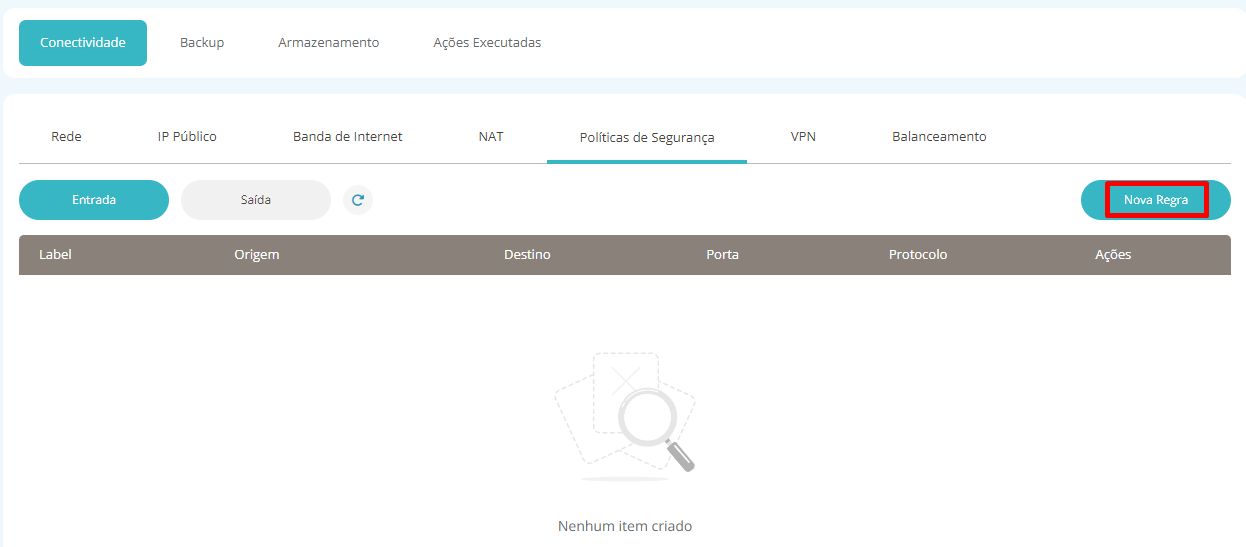

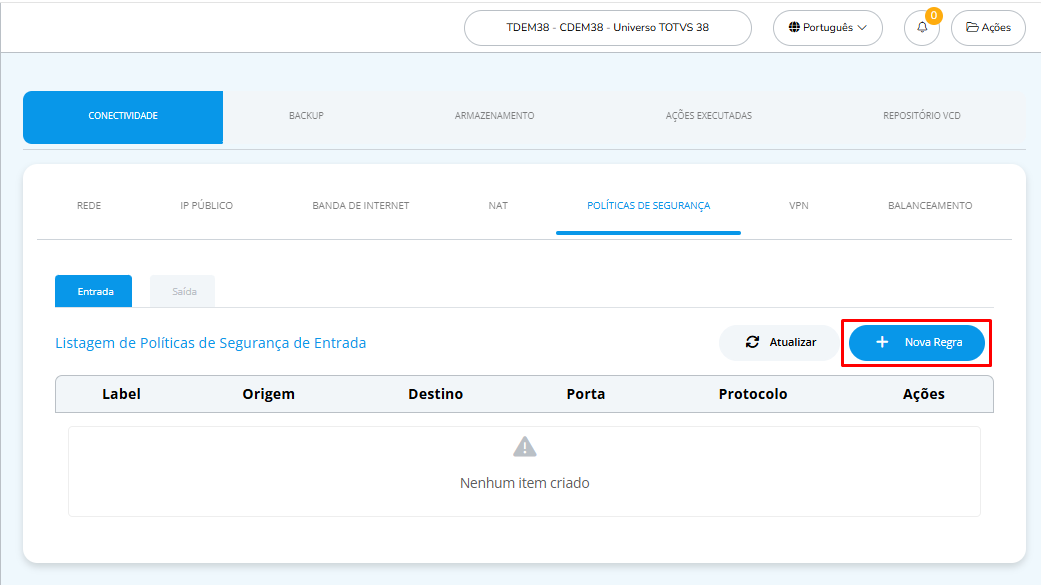

20. Para iniciar a criação da política de segurança, clique em Nova Regra:

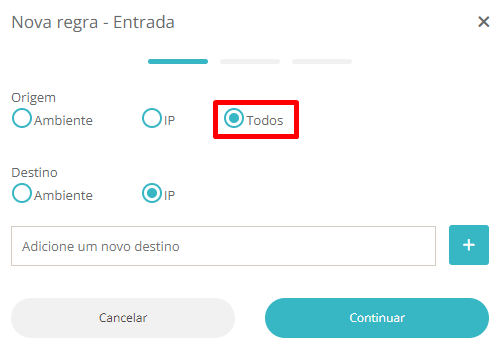

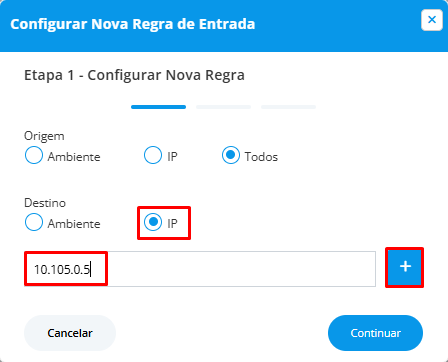

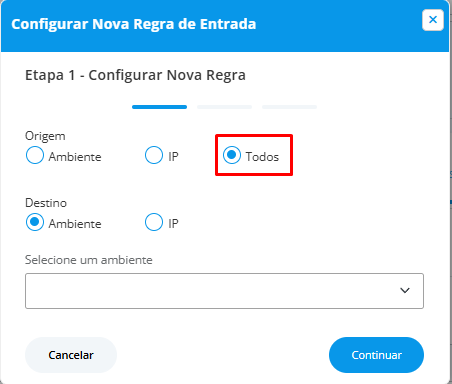

21. Na tela "Nova Regra - Entrada", no campo Origem você deverá selecionar a opção de Todos.

Observação: Conforme mencionado no inicio do artigo, o tráfego originado da internet com origem restrita é liberado pela regra DNAT e depois liberado pela política de segurança na camada de rede interna.

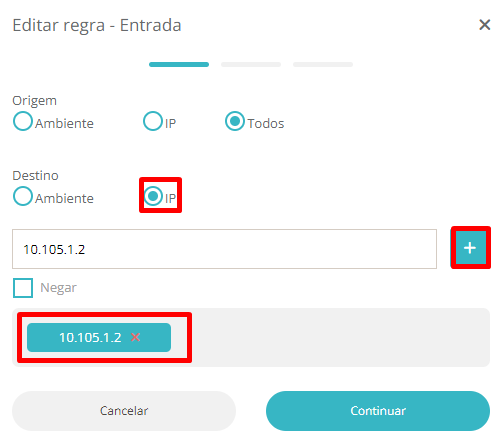

22. No campo Destino, selecione a opção IP e insira o IP privado de sua máquina virtual, que foi anotado anteriormente na etapa 5, e clique em Continuar:

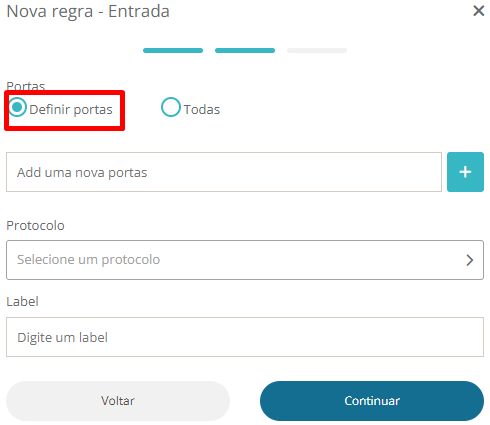

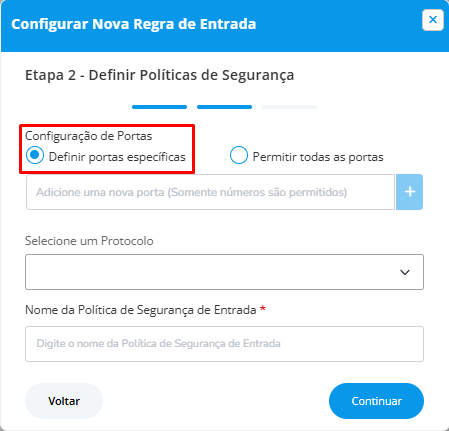

23. Na próxima tela, vamos definir informações ainda relacionadas ao destino interno. Selecione a opção "Definir portas":

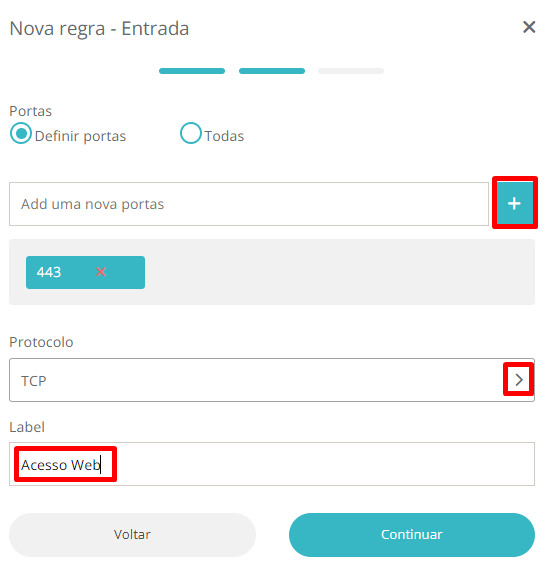

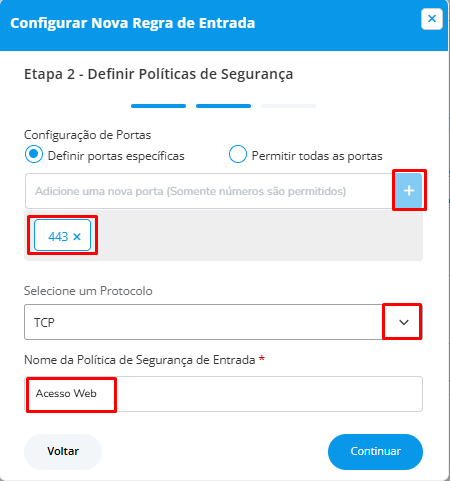

24. Insira a porta interna da aplicação (em nosso exemplo é a porta 443), selecione o protocolo TCP e, no campo Label, defina um nome para a regra, por exemplo “Acesso Web” e clique em Continuar:

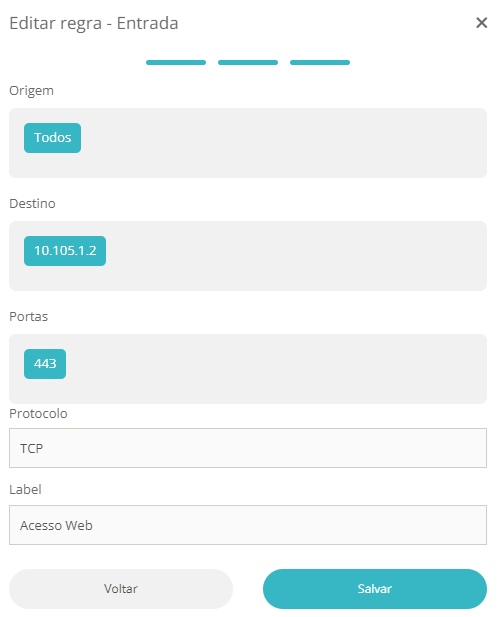

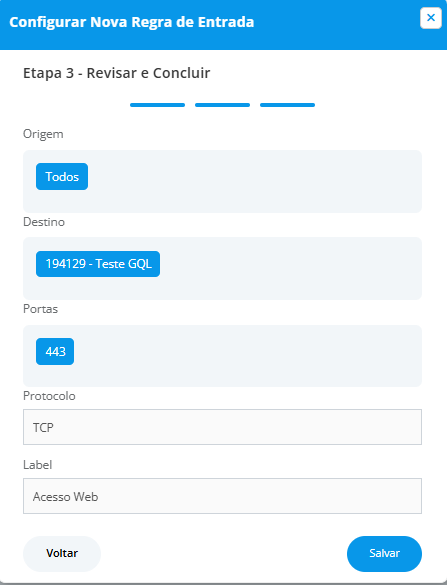

25. Será apresentada a tela com o resumo da política de segurança. Clique em Salvar para iniciar a criação da política de segurança:

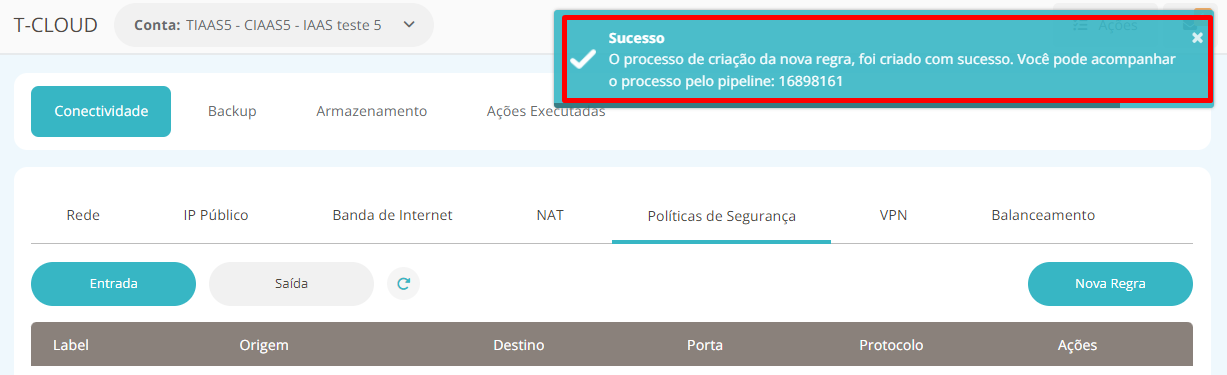

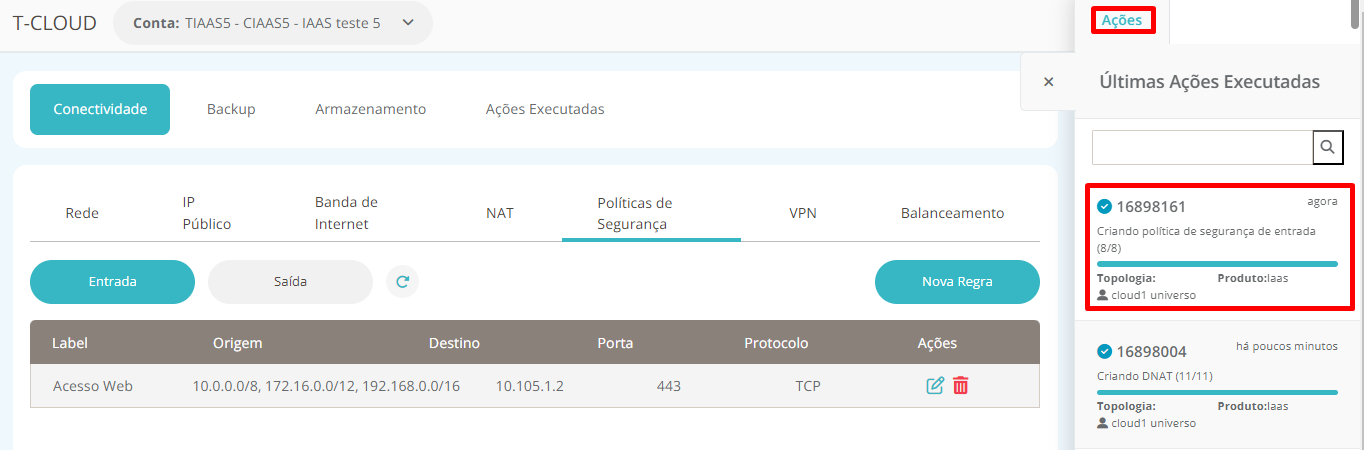

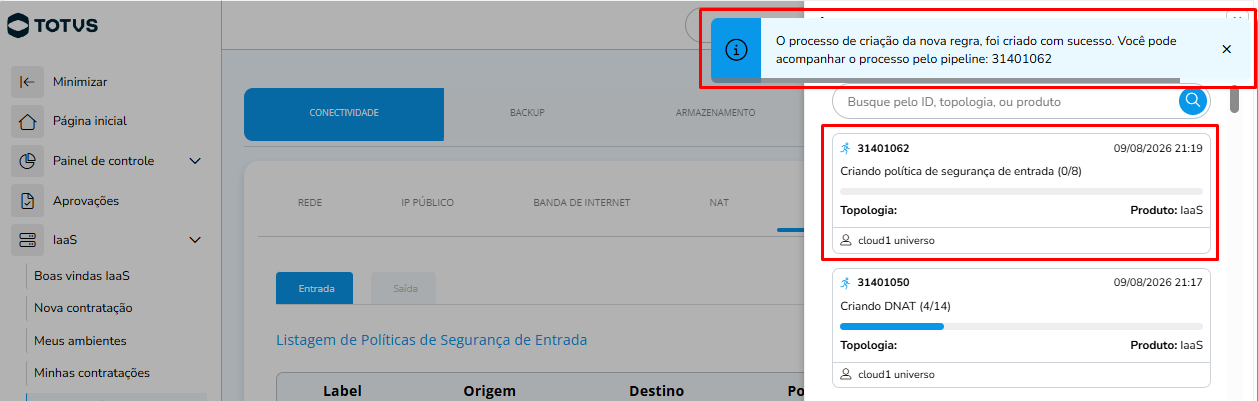

26. Será apresentada a seguinte mensagem com o número da solicitação. Você poderá acompanhar o andamento da criação da política de segurança no menu Ações, no canto superior direito da mesma tela:
