Dúvida
Como utilizar Gráfico em relatórios do Smart View?
Ambiente
Cross Segmentos - TOTVS Backoffice (Linha RM) - RM BI - A partir da 12.1.2302
Solução
Este documento demonstra como adicionar um gráfico a um relatório, fornecer dados para séries de gráficos e configurar elementos de gráfico. Este tópico mostra duas séries de gráficos baseadas na mesma fonte de dados.
Neste exemplo utilizamos um Objeto de Negócio que retorna a CHAPA do funcionário, seu respectivo SALARIO e SALDOFGTS.

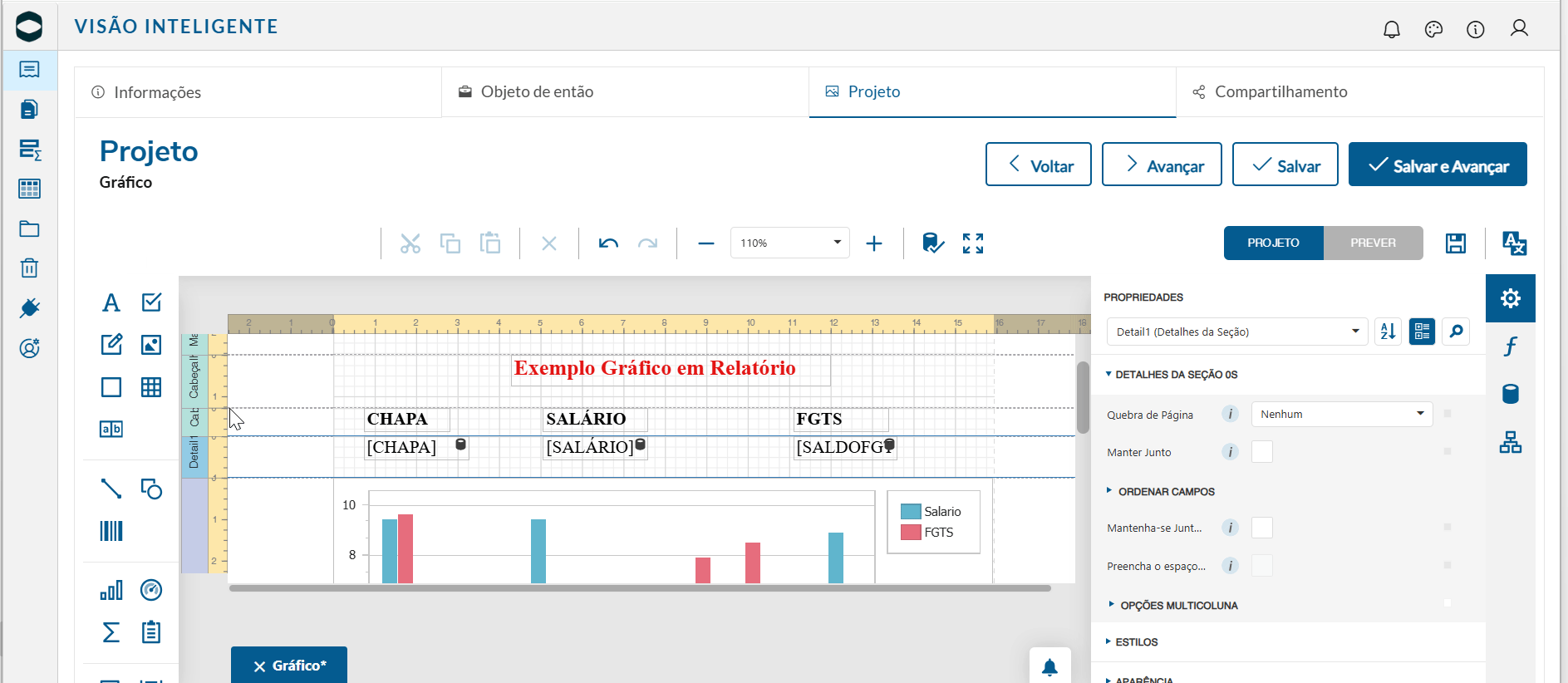

- Adicione no Detail1 os 3 campos que serão exibidos no Gráfico.
- Clique com o botão direito no Detail1;
- Selecione a opção de Inserir Seção;
- Insira um Rodapé do Grupo;
- Em seguida, na Caixa de Ferramentas em Controles, selecione Gráfico e Arraste até o Rodapé do Grupo do relatório.

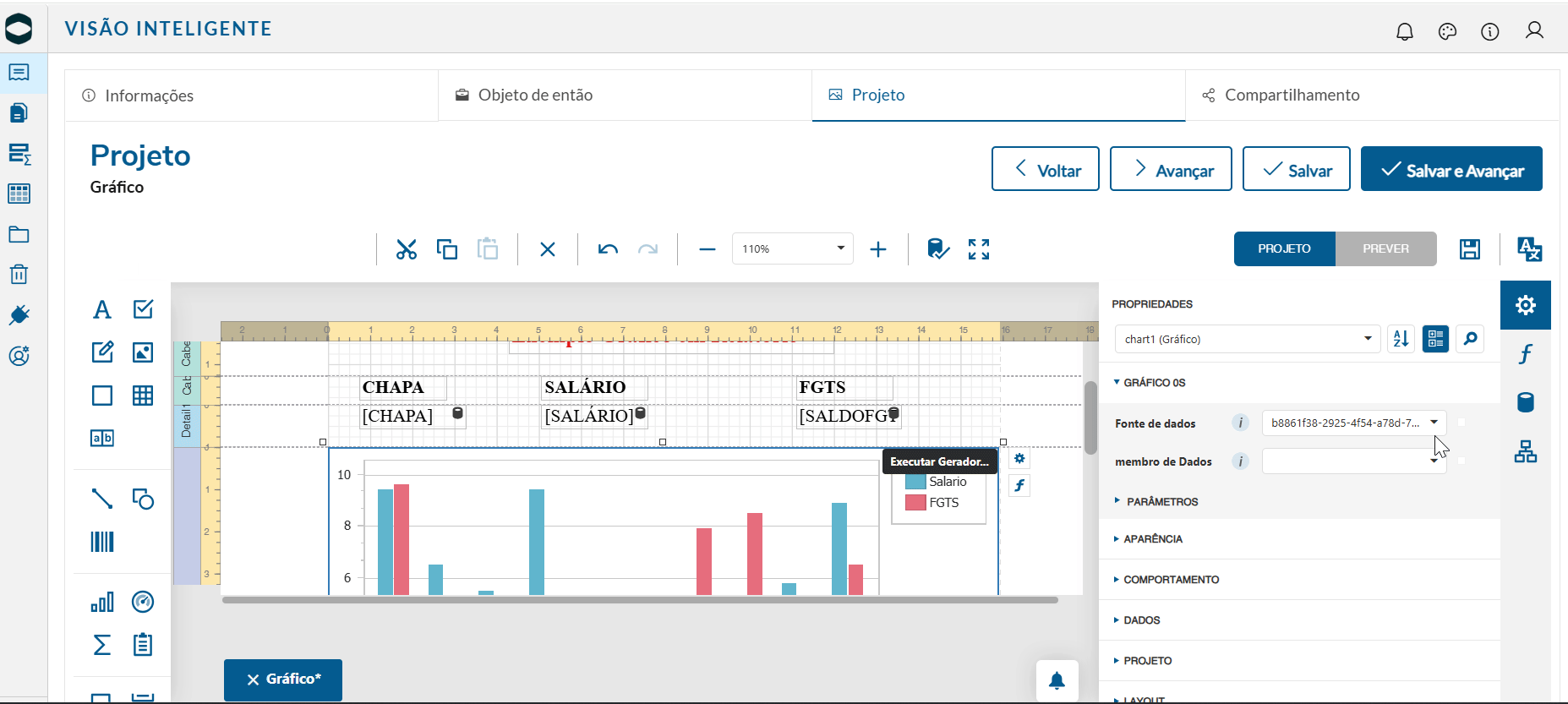

Clique em Executar Gerador para iniciar as configurações do gráfico.
Neste exemplo será criado um Gráfico de Barras.
Na criação do Gráfico, será necessário uma Série para cada uma das colunas de dados retornados pelo Objeto de Negócio referente SALARIO e SALDOFGTS, de acordo com a CHAPA do funcionário.
Dessa forma, siga o processo abaixo:

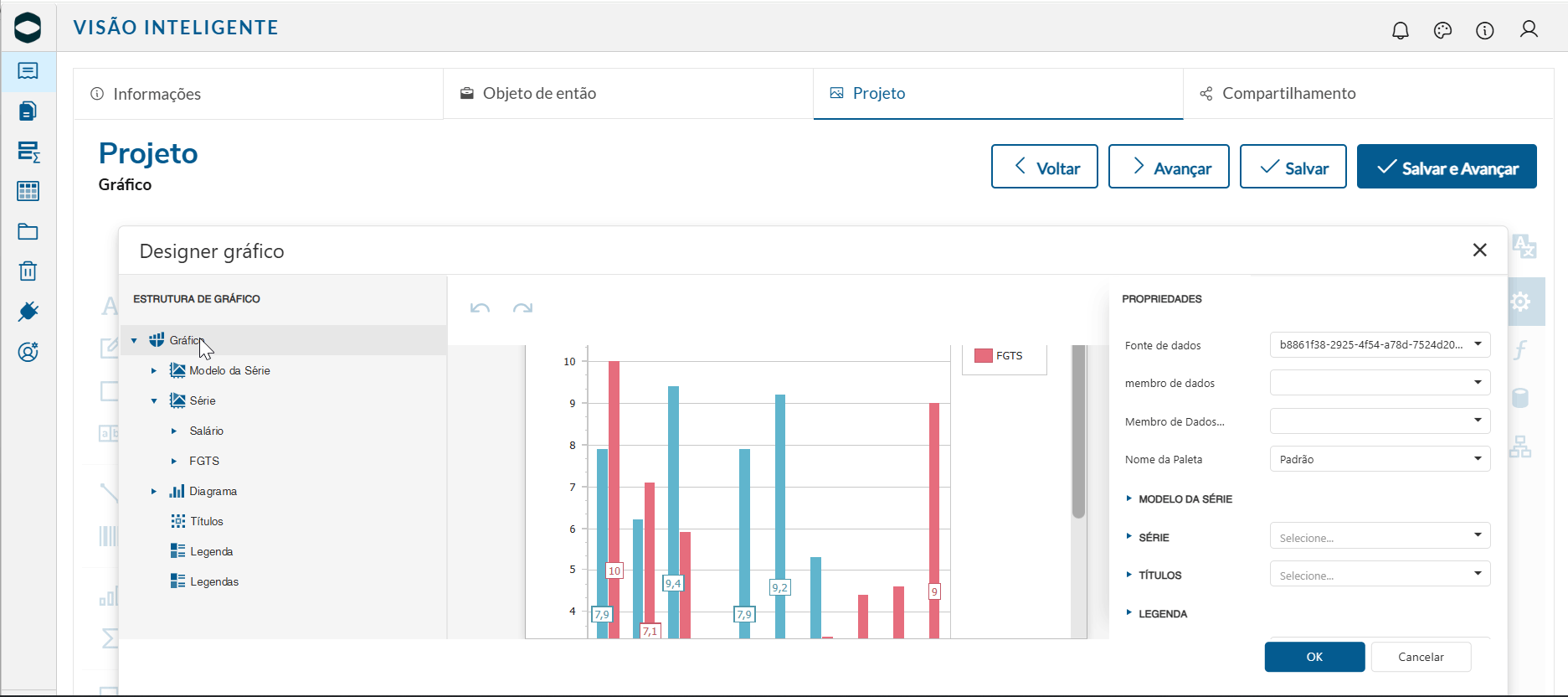

Selecione a Fonte de Dados do Gráfico, a opção apresentada, será o Objeto de Negócio.
Coloque o cursor sobre Série e clique no sinal de mais(+) para adicionar uma nova Série e escolha o tipo Barra.

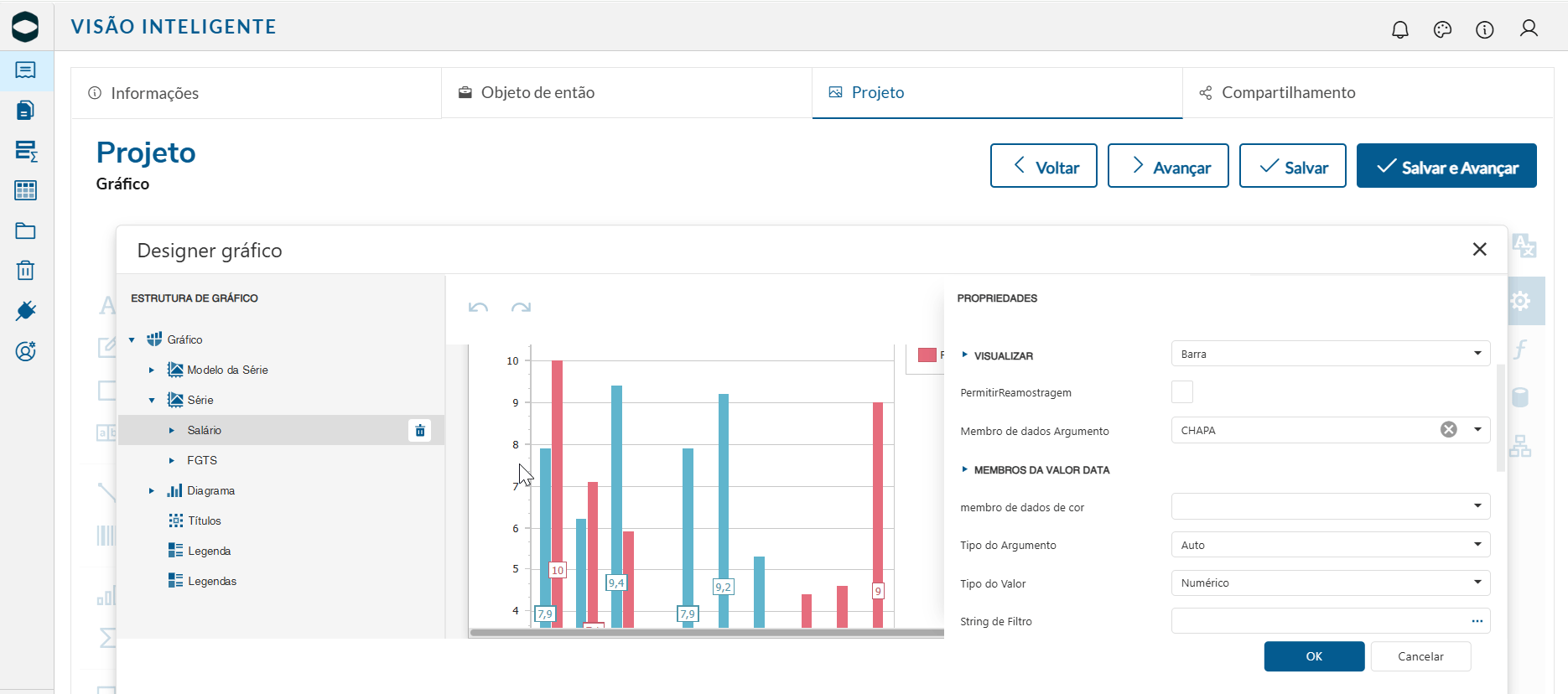

Para fazer a ligação entre as Séries e os dados retornados pelo Objeto de Negócio, selecione a série Salário e na opção Membro de Dados Argumento selecione o campo CHAPA. Na opção Membros da Valor Data > Valentia, selecione o campo SALARIO.

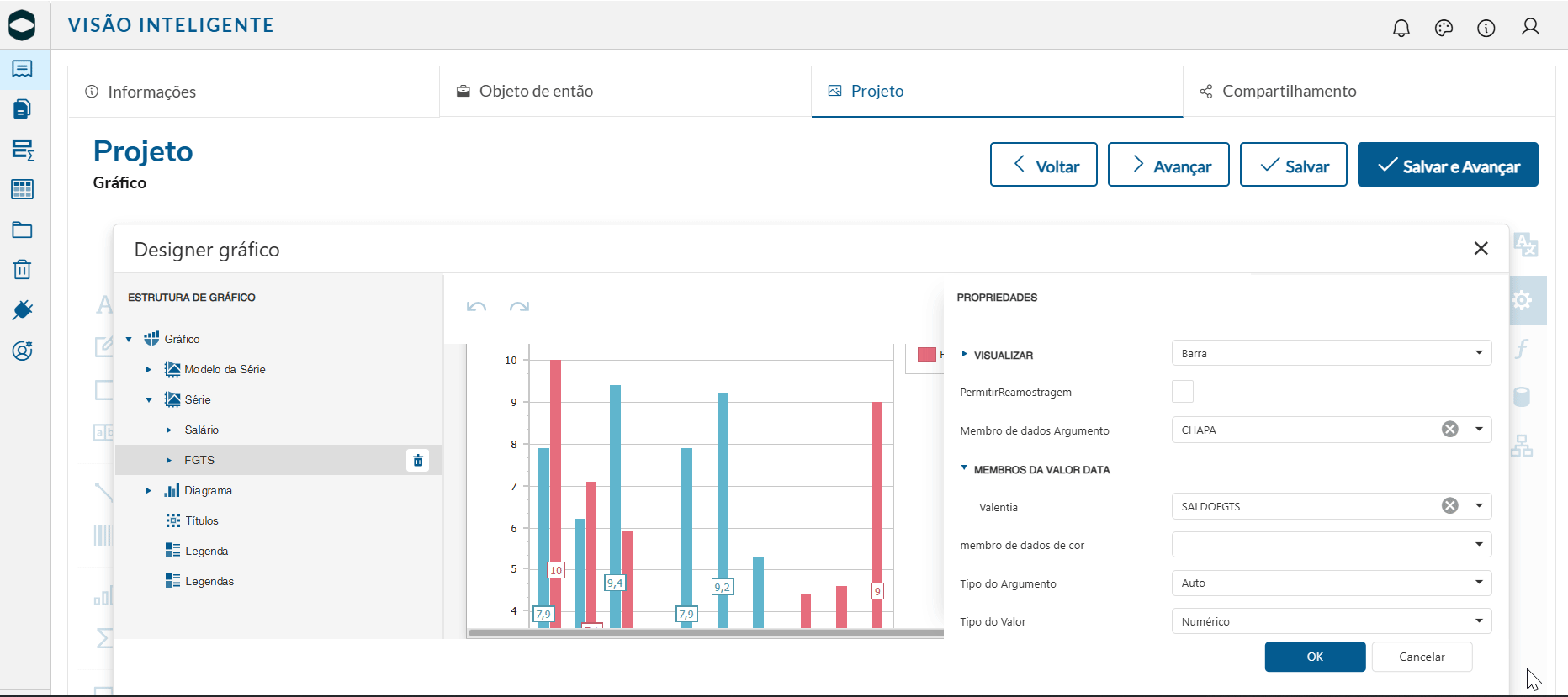

Selecione a série FGTS e na opção Membro de Dados Argumento selecione o campo CHAPA. Na opção Membros da Valor Data > Valentia, selecione o campo SALDOFGTS.
Após finalizar estas configurações, o Gráfico será gerado conforme abaixo
Saiba mais
Verifique em Personalização do Gráfico funcionalidades disponíveis e Como realizar ordenação em Gráficos
Em anexo, encontra-se o relatório exportado utilizado nesta documentação.
