Framework - Framework RM - BD - Dicionário Dados e Modelo Entidade Relacional de Banco de Dados

Tempo aproximado para leitura: 00:02:07 min

Dúvida
Onde localizo do Dicionário de Dados e o Modelo Entidade Relacional do CorporeRM?

Ambiente
Framework - Framework (Linha RM) - Banco de Dados - Todas as versões

Solução
O dicionário de dados do CorporeRM está presente na tabela GDIC, onde geralmente a nomenclatura das tabelas é caracterizada como o primeiro prefixo que identifica o módulo, seguido do nome definido ao objeto, normalmente uma menção aos dados que estão sendo gravados.

Exemplo:

SELECT * FROM GDIC WHERE TABELA = 'PFUNC'

​

A consulta abaixo demonstra as informações dos códigos de cada sistema, onde pode ser identificado a qual módulo pertence uma determinada tabela.

SELECT NOMESISTEMA, CODSISTEMA FROM GSISTEMA

O modelo relacional do RM pode ser localizado na tabela GLINKSREL, através da mesma é possível consultar tabelas e seus respectivos relacionamentos, basta criar uma seleção filtrando a tabela master na coluna MASTERTABLE e a tabela filha na coluna CHILDTABLE, sendo que as colunas MASTERFIELD e CHILDFIELD indicam quais campos estabelecem a ligação entre as tabelas.

Exemplo:

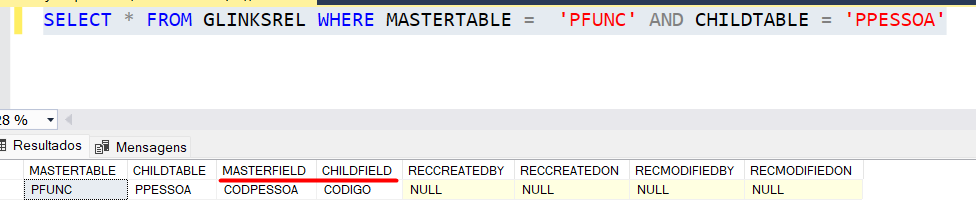

SELECT * FROM GLINKSREL WHERE MASTERTABLE = 'PFUNC' AND CHILDTABLE = 'PPESSOA'

Importante

• A TOTVS não fornece o modelo entidade relacional (diagrama) da Base de Dados CorporeRM.
• Caso necessário, recomendamos que utilize de ferramentas de mercado, que possibilitando extrair tal estrutura. Exemplo: dbdesigner.
