Dúvida
Como utilizar DataServers RM WebServices?
Ambiente
TOTVS Gestão Hospitalar 12.1.24 e superiores.
Solução
Este artigo tem como objetivo, explicar o conceito de alguns protocolos além de auxiliar na utilização de DataServers RM WebServices.
Conceito
- O que é Soap?
Soap (Simple Object Access Protocol, em português Protocolo Simples de Acesso a Objetos) é um protocolo para troca de informações estruturadas em uma plataforma descentralizada e distribuída.
A mensagem Soap é baseada na estrutura XML, e normalmente utiliza protocolos da camada de aplicação, mais notavelmente em chamada de procedimento remoto (RPC) e Protocolo de transferência de hipertexto (HTTP), para negociação e transmissão de mensagens.
- O que é SoapUI?
SoapUI é uma solução para testes funcionais livre e opensource. Ele permite que facilmente você crie e execute testes funcionais, de regressão, de conformidade e de carga automatizados. Em um ambiente de teste unitário, SoapUI fornece cobertura de teste completo e suporta todos os protocolos e tecnologias padrão, tais como SOAP, REST, HTTP, JMS, AMF e JDBC.
- Qual relação o SoapUI tem com os DataServers RM?
A arquitetura do RM trabalha com estruturas de dados chamadas DataServers, responsáveis por executarem os principais serviços de manutenção dos dados pela aplicação. Por sua vez, os DataServers RM permitem que você manipule e persista os dados sem o auxílio da MDI RM, por meio de um WebService.
Neste momento o SoapUI entra em cena, pois este permitirá você enviar mensagens estruturadas para o Dataserver RM, para trabalhar com registros no sistema. Uma vez configurado devidamente, e repassando ao DataServers RM a mensagem via WebService, o sistema submeterá os dados e fará as validações competentes aos métodos do DataServers.
Fique atento: Lembrando que o SoapUI não é a ferramenta que fará a integração de sistemas externos e RM, ele server apenas como interface para você testar suas solicitações aos serviços disponibilizados pelos DataServers da RM.
Solução
Para configurar o SoapUI para funcionar em conjunto com os DataServers RM, realize os passo a seguir:
1. Acrescentar a tag abaixo no arquivo de config do Host do RM. Observe que é necessário que o nome da Alias do banco a ser utilizado seja CorporeRM.
<appSettings>
<add key="DefaultDB" value="CorporeRM" />
</appSettings>

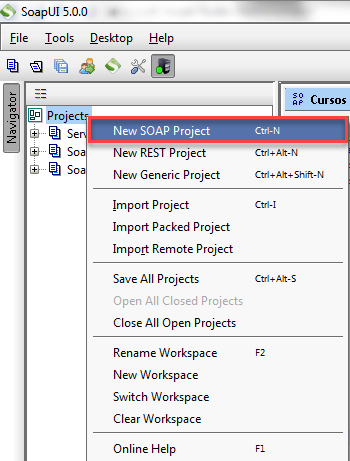

2. Com o SoapUI aberto, crie um novo projeto:

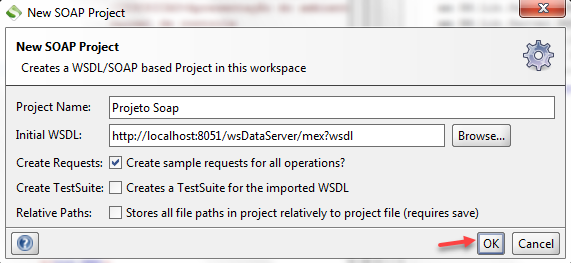

3. Preencha os dados para conexão com o WebService RM. É preciso que o Host esteja em execução. Dê OK.
4. Veja que no endereço está apresentando qual o local onde o host está em execução (localhost) e qual porta será utilizada para efetuar a comunicação com os Dataservers (8051). A tag de configuração no config do Host referente a esta porta é a “HTTPPORT”.
5. Neste momento será criada a árvore com os métodos e as requisições para comunicação com os DataServersRM.
Para Inicializar uma requisição ao DataServer RM via SoapUI, realize os passos a seguir:

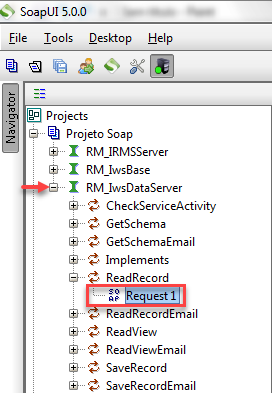

1. Depois de conectar ao WebService RM, estarão disponíveis uma série de métodos para que sejam criadas as requisições. Utilizaremos o RM_IwsDataServer para trabalhar com os DataServers RM. Veja como é apresentado no SoapUI:
2. Expanda o método ReadRecord, e dê duplo clique no Request. Uma template da mensagem a ser enviada ao DataServer é gerada automaticamente, basta preenchermos devidamente os dados. Abaixo estão exemplos das mensagens para salvar e ler os registros no sistema:
Template da mensagem do ReadRecord (Leitura de Registros):
<soapenv:Envelope xmlns:soapenv="http://schemas.xmlsoap.org/soap/envelope/" xmlns:tot="http://www.totvs.com/">
<soapenv:Header/>
<soapenv:Body>
<tot:ReadRecord>
<!--Optional:-->
<tot:DataServerName>?</tot:DataServerName>
<!--Optional:-->
<tot:PrimaryKey>?</tot:PrimaryKey>
<!--Optional:-->
<tot:Contexto>?</tot:Contexto>
</tot:ReadRecord>
</soapenv:Body>
</soapenv:Envelope>
Template da mensagem do SaveRecord (Gravação de Registros):
<soapenv:Envelope xmlns:soapenv="http://schemas.xmlsoap.org/soap/envelope/" xmlns:tot="http://www.totvs.com/">
<soapenv:Header/>
<soapenv:Body>
<tot:ReadRecord>
<!--Optional:-->
<tot:DataServerName>?</tot:DataServerName>
<!--Optional:-->
<tot:XML>?</tot:XML>
<!--Optional:-->
<tot:Contexto>?</tot:Contexto>
</tot:SaveRecord>
</soapenv:Body>
</soapenv:Envelope>
3. Neste momento será criada a árvore com os métodos e as requisições para comunicação com os DataServersRM.
Toda request solicitada é preciso preencher o usuário e senha. Para fazer essa configuração, realize os passos a seguir:
1. Devemos configurar qual o usuário e senha do sistema utilizaremos para fazer login, antes de executar os processos de leitura e gravação. Para tal, existe uma janela de propriedades que é aberta por Request selecionada.

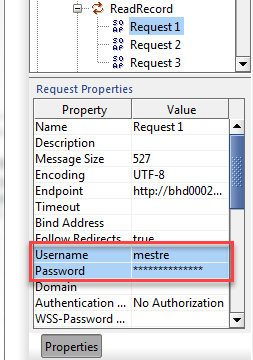

2. As duas propriedades em destaque devem ser preenchidas com o nome do usuário do sistema e sua senha:
Fique atento: Para toda request solicitada é preciso preencher o usuário e senha, caso contrário a mensagem não poderá ser enviada ao dataserver.
Para obter a estrutura XML da mensagem de ReadRecord a ser enviada ao DataServer RM, realize os passos a seguir:
1. A resposta de uma requisição ReadRecord é uma boa forma de obtermos a estrutura XML para a inserção de novos registros (SaveRecord). Basicamente é preciso enviar dados como a primary key, contexto, e o dataserver que você deseja obter resposta.
2. Via requisição ReadRecord direto no SoapUI, com os parâmetros preenchidos...
Exemplo de requisição ReadRecord:
<soapenv:Envelope xmlns:soapenv="http://schemas.xmlsoap.org/soap/envelope/" xmlns:tot="http://www.totvs.com/">
<soapenv:Header/>
<soapenv:Body>
<tot:ReadRecord>
<!--Optional:-->
<tot:DataServerName>GlbCalendData</tot:DataServerName>
<!--Optional:-->
<tot:PrimaryKey>0000008</tot:PrimaryKey>
<!--Optional:-->
<tot:Contexto>CODCOLIGADA=1;CODSISTEMA=G;CODUSUARIO=mestre</tot:Contexto>
</tot:ReadRecord>
</soapenv:Body>
</soapenv:Envelope>
Exemplo da Resposta:
<s:Envelope xmlns:s="http://schemas.xmlsoap.org/soap/envelope/">
<s:Body>
<ReadRecordResponse xmlns="http://www.totvs.com/">
<ReadRecordResult>
<![CDATA[<GlbCalend>
<xs:schema id="GlbCalend" xmlns="" xmlns:xs="http://www.w3.org/2001/XMLSchema"
...
</xs:schema>
<GCalend>
<CODIGO>0000008</CODIGO>
<NOME>Calendário 2.008</NOME>
</GCalend>
<GFeriado>
<CODCALENDARIO>0000008</CODCALENDARIO>
<DIAFERIADO>2007-02-05T00:00:00</DIAFERIADO>
<NOME>Carnaval</NOME>
<FERIADO>T</FERIADO>
<TIPO>NA</TIPO>
</GFeriado>
</GlbCalend>]]>
</ReadRecordResult>
</ReadRecordResponse>
</s:Body>
</s:Envelope>
<s:Envelope xmlns:s="http://schemas.xmlsoap.org/soap/envelope/">
<s:Body>
<SaveRecordResponse xmlns="http://www.totvs.com/">
<SaveRecordResult>
1;00002;5
</SaveRecordResult>
</SaveRecordResponse>
</s:Body>
</s:Envelope>
