Dúvida
Como criar uma Fórmula Visual para Ler os Parâmetros do Processo?
Ambiente
Cross Segmentos - Backoffice RM - Integração - Todas as versões.
Solução
Para criar uma Fórmula Visual que leia os parâmetros do processo, realize os seguintes passos:
1 - Acesse o cadastro de Fórmulas Visuais disponível na aba Gestão.
2 - Crie uma nova Fórmula Visual.

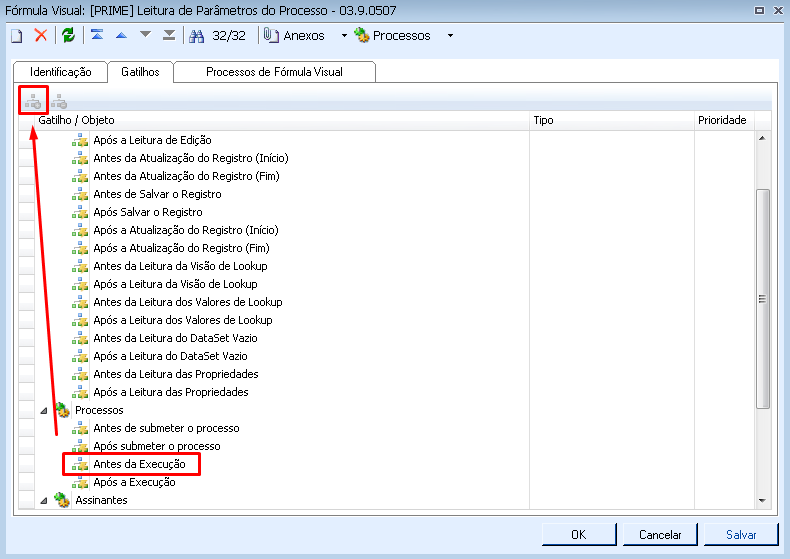

3 - Na aba Gatilho, vincule-a ao processo desejado selecionando o agrupamento Antes da Execução, clicando sobre o botão de inclusão:
4 - Pesquise pelo processo desejado.
5 - Clique sobre o nome do processo desejado.
6 - Salve suas alterações:
7 - Após criada a Fórmula Visual, clique 2 vezes sobre ela para ser aberta a tela de Formatação da estrutura.

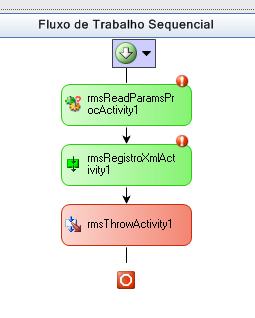

8 - Adicione as seguintes atividades, conforme ordem informada:
Ler Parâmetros do Processo, Transformar Registro em XML e Gerar Exceção:
9 - Clique sobre a 1ª Atividade: Ler Parâmetros do Processo.
10 - Em suas propriedades, no item Nome do Processo, clique sobre o ícone:
11 - Pesquise pelo mesmo processo que vinculou no item 4:
12 - Clique agora sobre a 2ª Atividade: Transformar Registro em XML.
13 - Em suas propriedades, no item Tabela clique 2 vezes sobre o ícone:
14 - Selecione a estrutura conforme imagem abaixo:
rmsReadParamsProcActivity1 > Tables[0] > DataTable
15 - Clique agora sobre a 3ª Atividade: Gerar Exceção.
16 - Em suas propriedades, no item Mensagem de Erro, clique sobre o ícone:

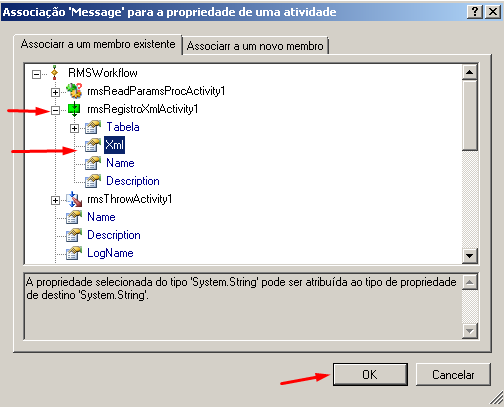

17 - Selecione a estrutura conforme imagem abaixo:
rmsRegistroXmlActivity1 > Xml
18 - Salve a formatação da estrutura de sua Fórmula Visual.
19 - Acesse o processo que a Fórmula Visual foi vinculada e execute-o.

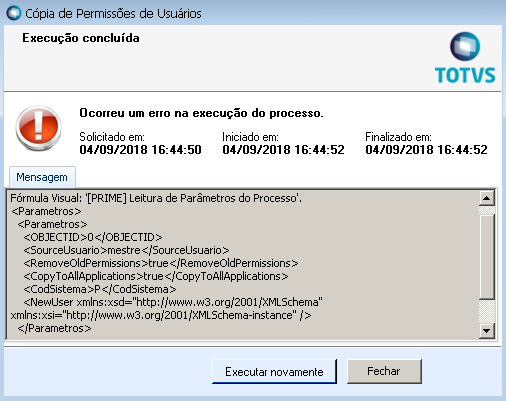

20 - Veja que será exibida mensagem de erro contendo todo XML do processo:
Importante
Essa informação pode ser utilizada para validar a execução do processo via Fórmula Visual.
