Dúvida
Como configurar DIMEP REP PrintPoint III?

Ambiente
TOTVS RH - TOTVS RH (Linha Datasul) - Segurança e Acesso (TSA) - Versão 12

Solução

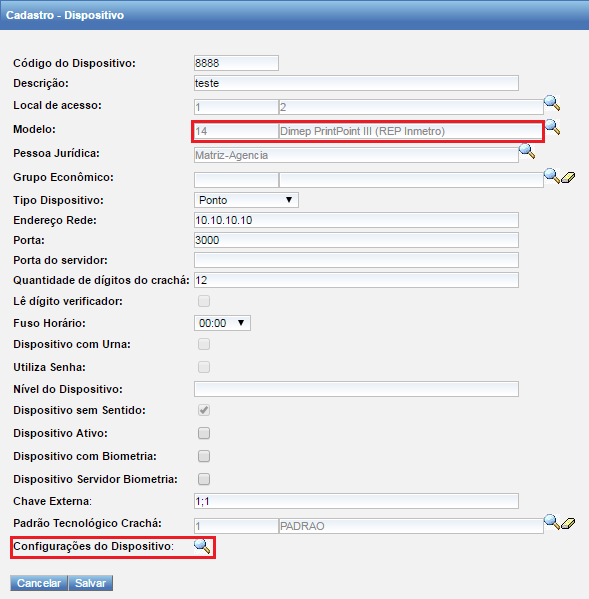

Para configurar o REP - Relógio Ponto Eletrônico - PrintPoint III com o TSA - TOTVS Segurança e Acesso, o Sistema deverá estar na versão TSA-12.1.11 no mínimo. Após isso deve-se cadastrar o dispositivo normalmente, com o modelo sendo o 14 - Dimep PrintPoint III - REP Inmetro e para configurar o REP será necessário abrir as Configurações do Dispositivo.

Abra as configurações do dispositivo.

- No campo REP: Último NSR processado, se não for informado nenhum valor e o equipamento já possuir batidas, todas serão coletadas. Caso queira que o equipamento comece a coletar a partir de uma determinada batida, informe neste campo o número do NSR - Número Sequencial de Registro - da batida.
- No campo Biometria: Reset deixe como 0.
- No campo Responsável: CPF informe o CPF - Cadastro Pessoa Física do responsável pelas alterações efetuadas na memória do dispositivo - o preenchimento desse campo é obrigatório.
- No campo Autenticação: Login e Autenticação: Senha deixe com o seu valor padrão login e senha - esses valores vem de fábrica, o TSA não altera o login e senha do REP.

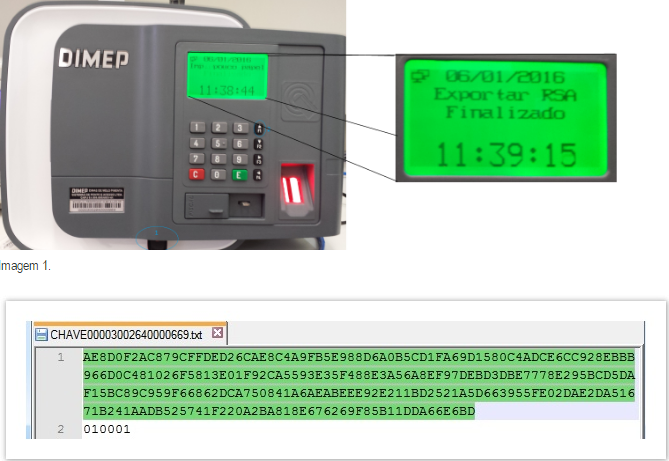

- No campo Criptografia RSA: Módulo informe o módulo RSA da chave pública do dispositivo - esse valor é extraído do REP colocando um pendrive na porta USB(1) e digitando a F1+45+E - Imagem 1. Ao final será gerado um arquivo no pendrive contendo a chave RSA - Imagem 2. O módulo é o valor da primeira.

- No campo Criptografia RSA: Expoente informe o valor do expoente RSA - é o valor da segunda linha do arquivo contendo a chave RSA - Imagem 2. O valor default é 010001.
- No campo Criptografia RSA: Base informe a base numérica do módulo e expoente RSA. O valor default é 16 - hexadecimal.

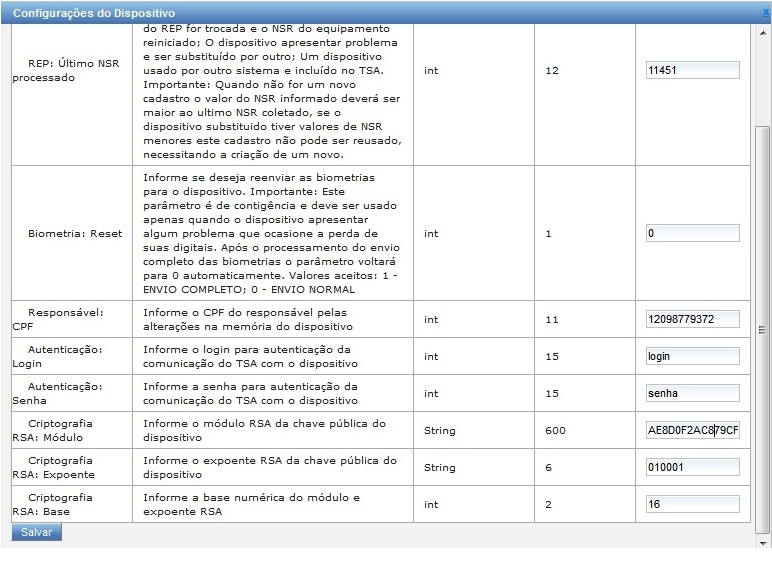

No final da configuração do dispositivo, deve-se chegar em uma configuração semelhante a imagem abaixo:

Procedimento para verificar se o REP está conectado corretamente com o TSA.

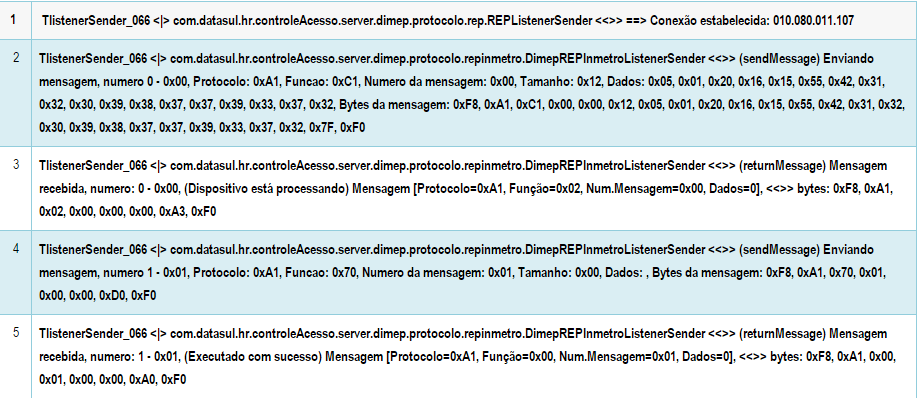

1. Com os procedimentos de implantação executados e a configuração do dispositivo finalizada, deve-se iniciar o integrador. Assim, no Log do integrador - c:\totvs\tsa\integrador\server\log - as linhas abaixo devem ser impressas:

Na linha 1 - acima - o integrador efetuou a conexão com sucesso no REP.
Na linha 2 é enviado o comando de atualização de data/hora - função 0xC1, esse comando é enviado sempre que o integrador é iniciado.
Na linha 3 recebemos o retorno do dispositivo referente ao comando C1: Dispositivo está processando.
Na linha 4, enviamos o comando que pergunta se o dispositivo ainda está processando - função 0x70. Na linha 5, recebemos o retorno do dispositivo ainda sobre o comando C1: Executado com sucesso.

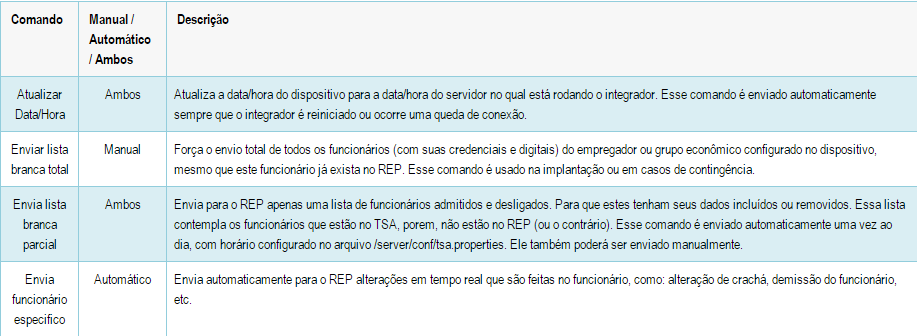

Esse processo ocorrerá para todos os demais comandos que o TSA pode enviar ao dispositivo, que são:

Por fim, é feito o envio do comando Envia Lista Branca Total pelo TSA - Tarefas > Comandos da Integração.

Importante
Para o PrintPoint III, assim como ocorre no modelo PrintPoint II, o TSA não envia o comando de envio de dados do empregador. Essa configuração deve ser feita pelo fabricante.
