Dúvida
Como utilizar lookup em filtro do Layout do Gerador de Saídas?

Ambiente
Cross Segmentos - TOTVS Backoffice (Linha RM) - Todas as versões

Solução
No exemplo abaixo será criado layout utilizando a tabela PFUNC onde teremos os campos Coligada, Chapa, Nome e Salario e será criado o Filtro utilizando o campo CHAPA.

1. Crie um novo layout:

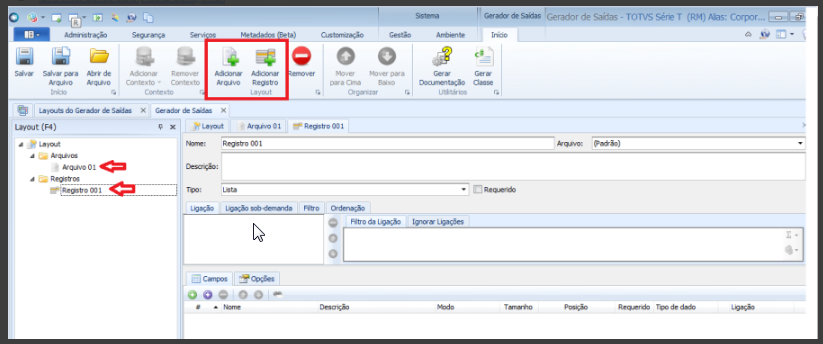

2. Adicione um Arquivo e Registro:

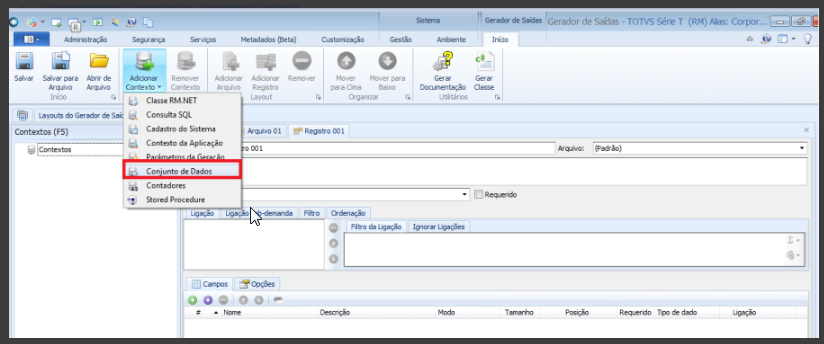

3. Inclua um novo Conjunto de Dados ao Contexto:

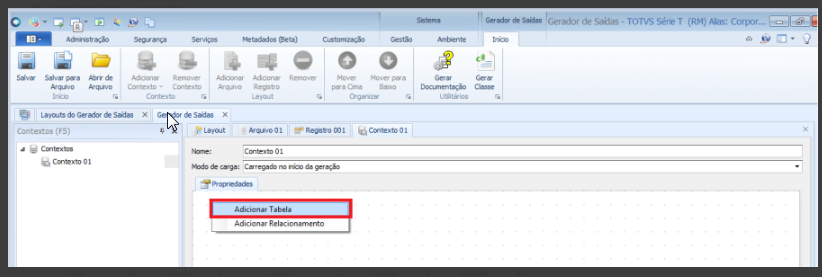

4. Com botão direito do mouse, clique em Propriedades para Adicionar tabela:

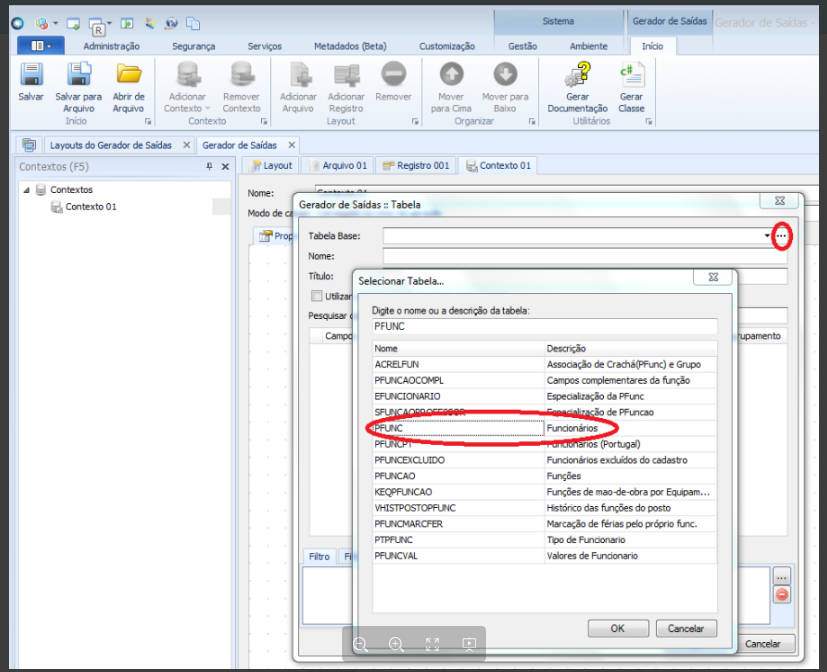

5. Clicando na reticências, localize a tabela PFUN e adicione-a:

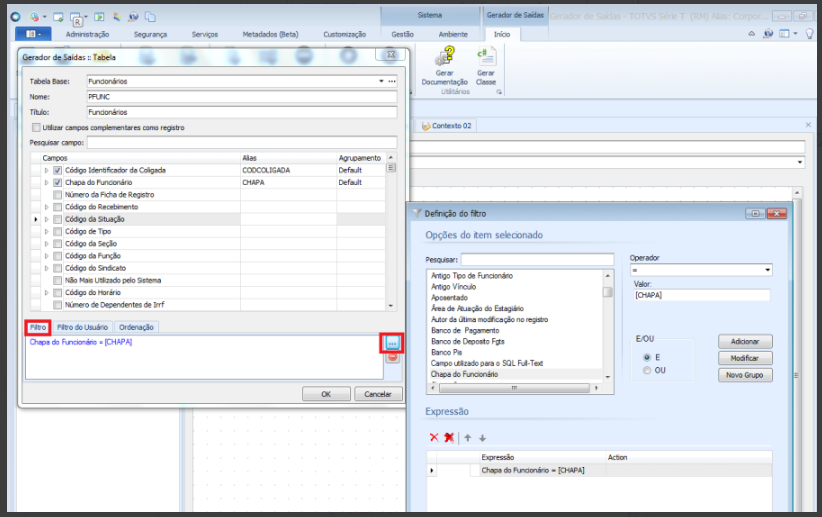

6. Selecione os campos que serão utilizados (Coligada, Chapa, Nome e Salario) e insira o Filtro utilizando como parâmetro o campo CHAPA:

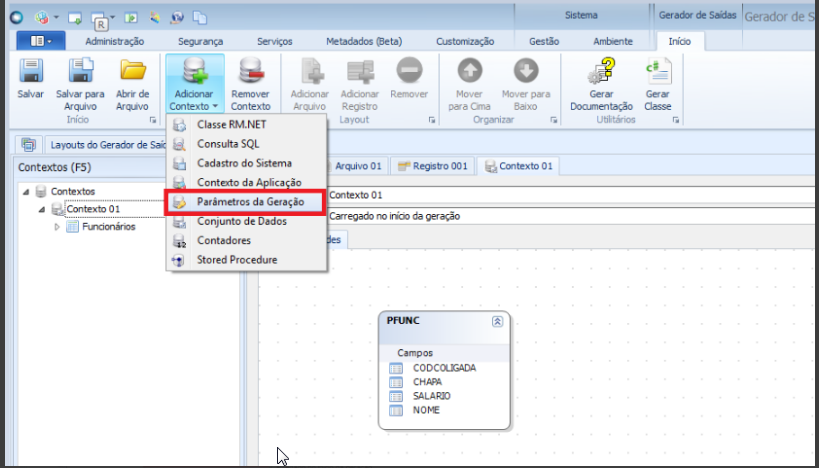

7. Insira um Contexto de Parâmetros da Geração:

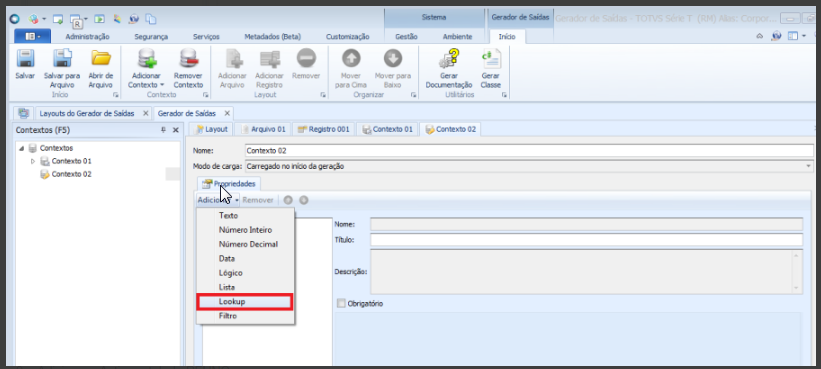

8.  Adicione um parâmetro com o tipo Lookup:

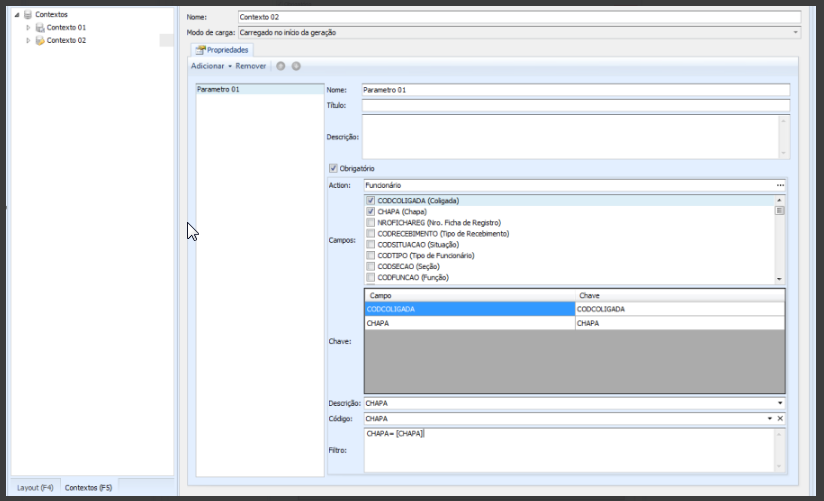

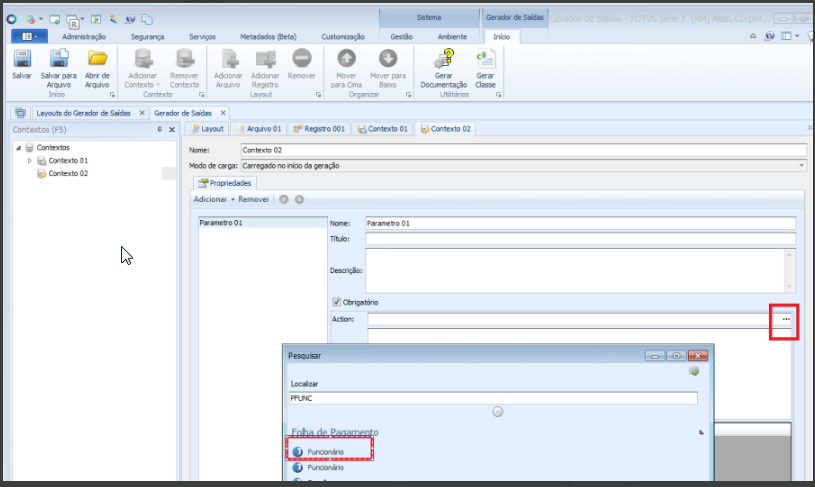

9. Na Action selecione a tabela PFUNC:




10. Configure os campos que são as chaves primarias:

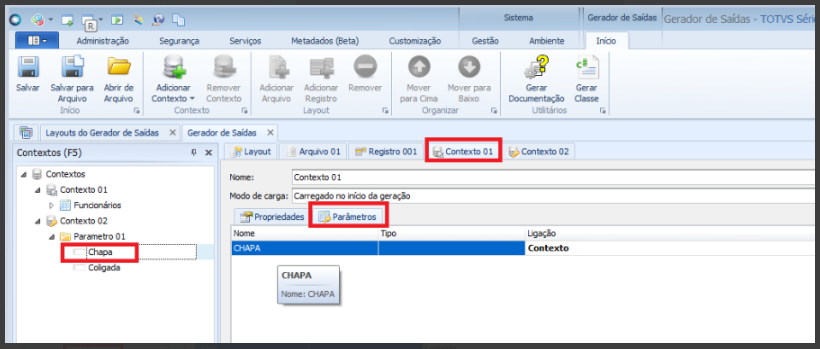

11. Na aba de configuração do Contexto01, arraste o campo CHAPA do Contexto 02 para o parâmetro.




12. Na aba de configurações do Registro 0001, adicione a tabela Funcionários do Contexto 01 arrastando-a para Ligação.
13. Adicione os campos que serão configurados arrastando os campos para cada posição.

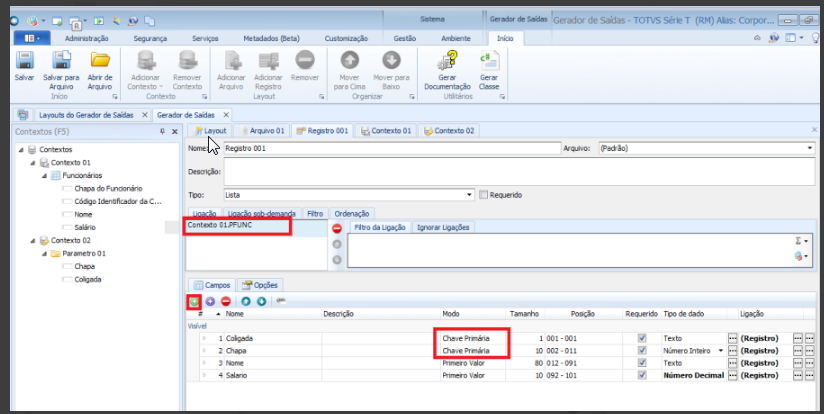

14. Configure os campos que são as chaves primarias na coluna Modo.
15. Salve o layout:

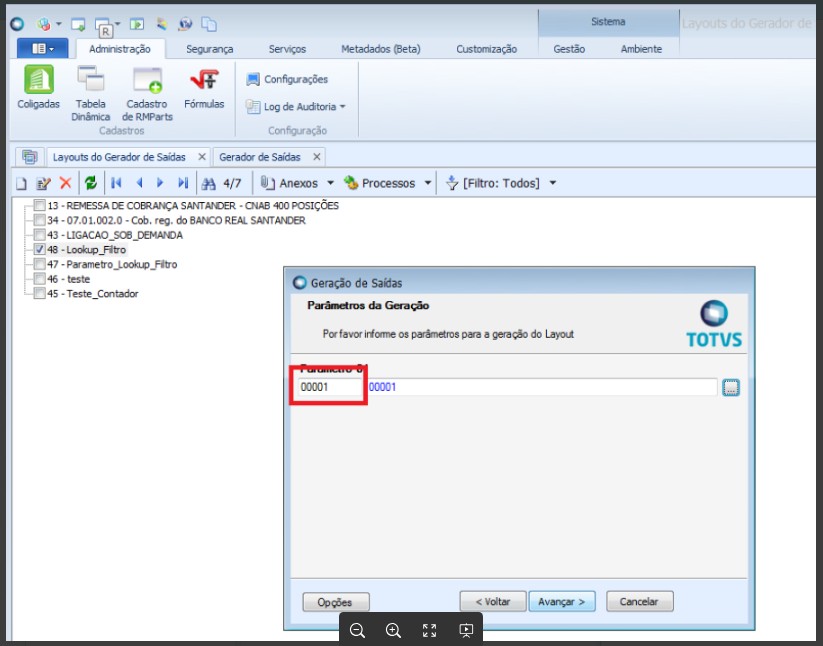

    Desta forma, ao gerar o layout você poderá digitar diretamente a CHAPA




16. Ou clicar nas reticências onde será apresentada tela de lookup para selecionar a CHAPA que deseja.
