Dúvida
Como incluir um Código de Barras em um relatório RMReports?
Ambiente
Cross Segmentos - TOTVS Backoffice (Linha RM) - RM BI - Todas as versões
Solução
Para solucionar essa dúvida, realize os seguintes passos:

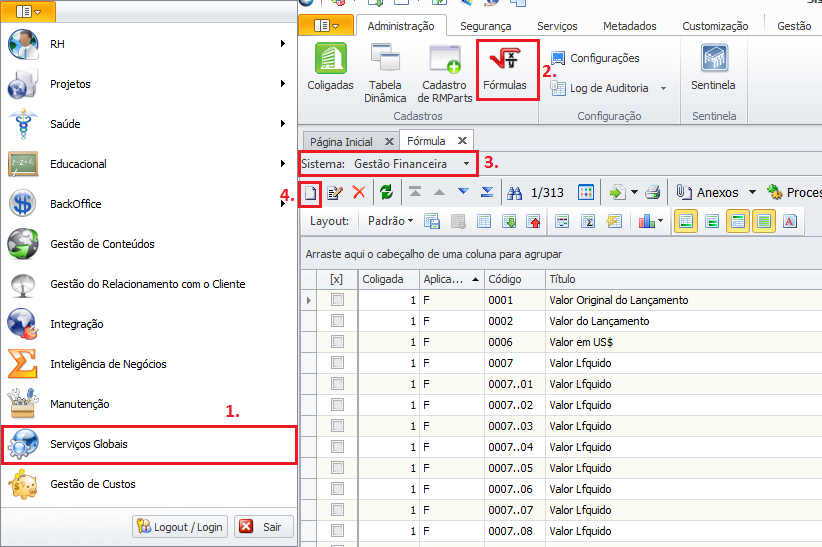

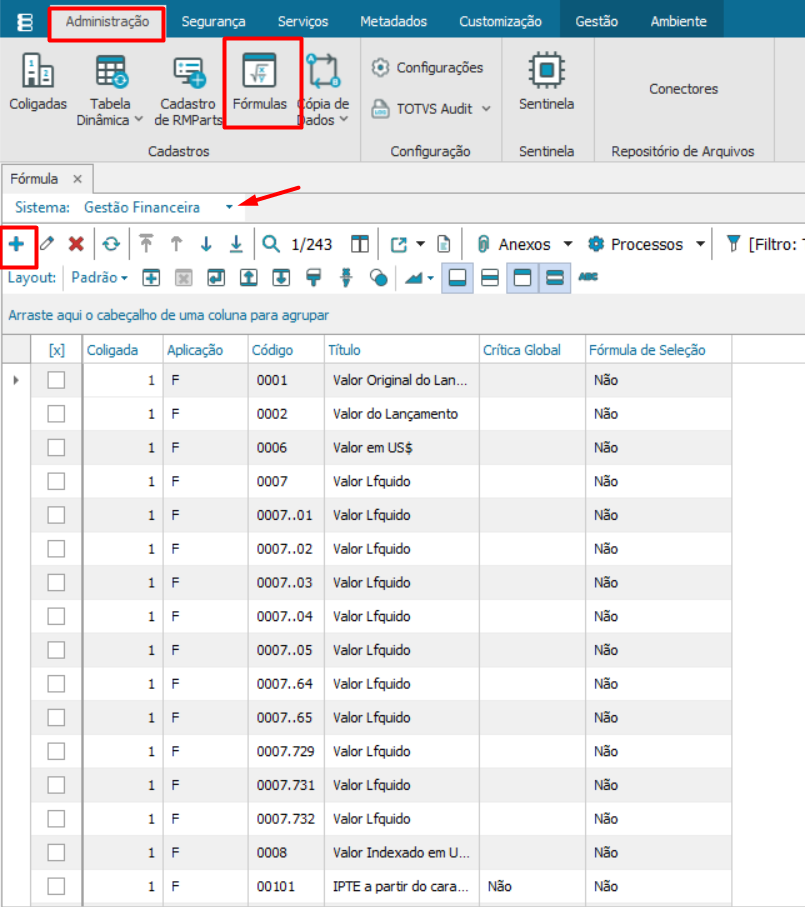

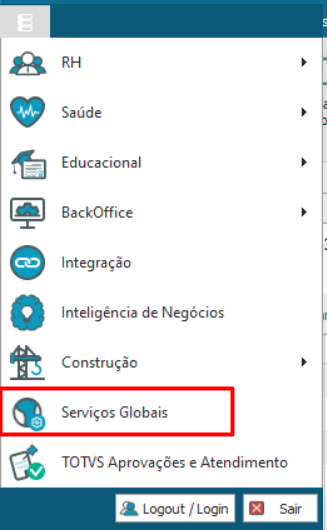

1. Primeiramente deve ser criada as fórmulas que serão inseridas no relatório. Acesse o menu de cadastro fórmulas acessando o módulo Serviços Globais, clique na opção Fórmulas, informe um filtro para abrir a visão e, em Sistema selecione o sistema desejado e clique em Incluir;

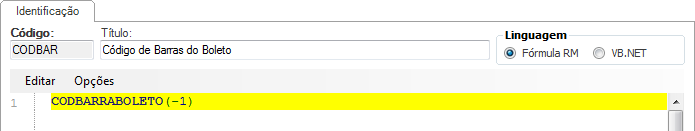

2. Será incluído uma fórmula do código de barras (Recomendamos o nome CODBAR para melhor identificação). Adicione o conteúdo Padrão da Fórmula: CODBARRABOLETO(-1) e clique em Salvar;

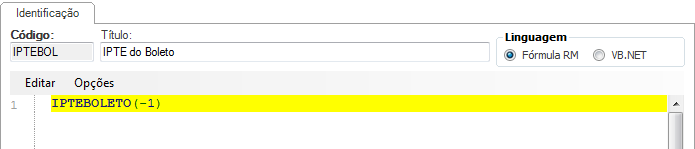

3. Após, inclua uma nova fórmula. Esta será a fórmula do IPTE do Boleto (Recomendamos o nome IPTEBOL para melhor identificação). Adicione o conteúdo Padrão da Fórmula: IPTEBOLETO(-1) e clique em Salvar;

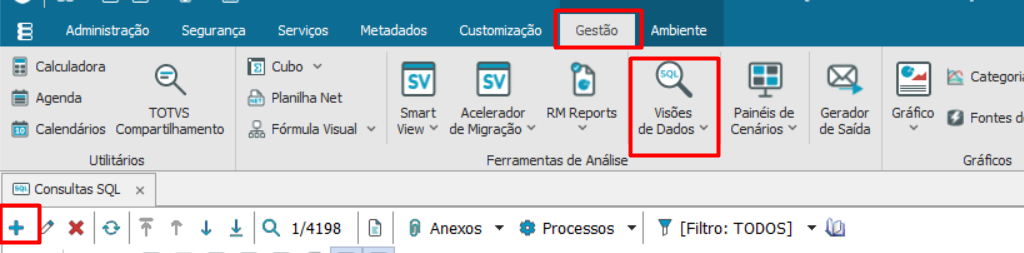

4. Será necessário acessar Gestão | Ferramenta de Análise | Visão de Dados | Informar um filtro para abrir a visão e após clicar em Incluir, para informar a consulta SQL que retorne o resultado da fórmula criada;

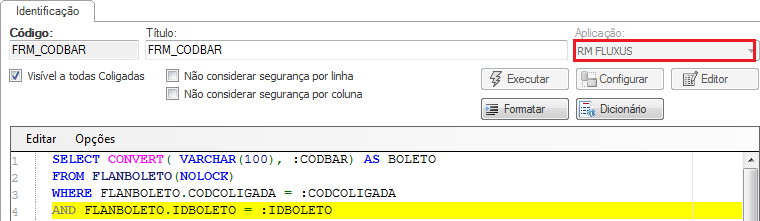

4.1. Utilizaremos a sintaxe abaixo para exemplificar:
SELECT CONVERT( VARCHAR(100), :CODBAR) AS BOLETO
FROM FLANBOLETO(NOLOCK)
WHERE FLANBOLETO.CODCOLIGADA = :CODCOLIGADA
AND FLANBOLETO.IDBOLETO = :IDBOLETO
OBS: Necessário que a consulta SQL deverá ser cadastrada selecionando a aplicação RM Fluxus (visto que estamos utilizando um fórmula da Gestão Financeira);

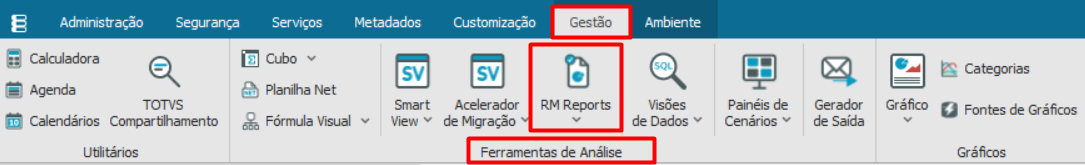

5. No menu Gestão | Ferramenta de Análise | Rm Reports informe o filtro desejado para abrir a visão e após, inclua ou abra o relatório desejado;

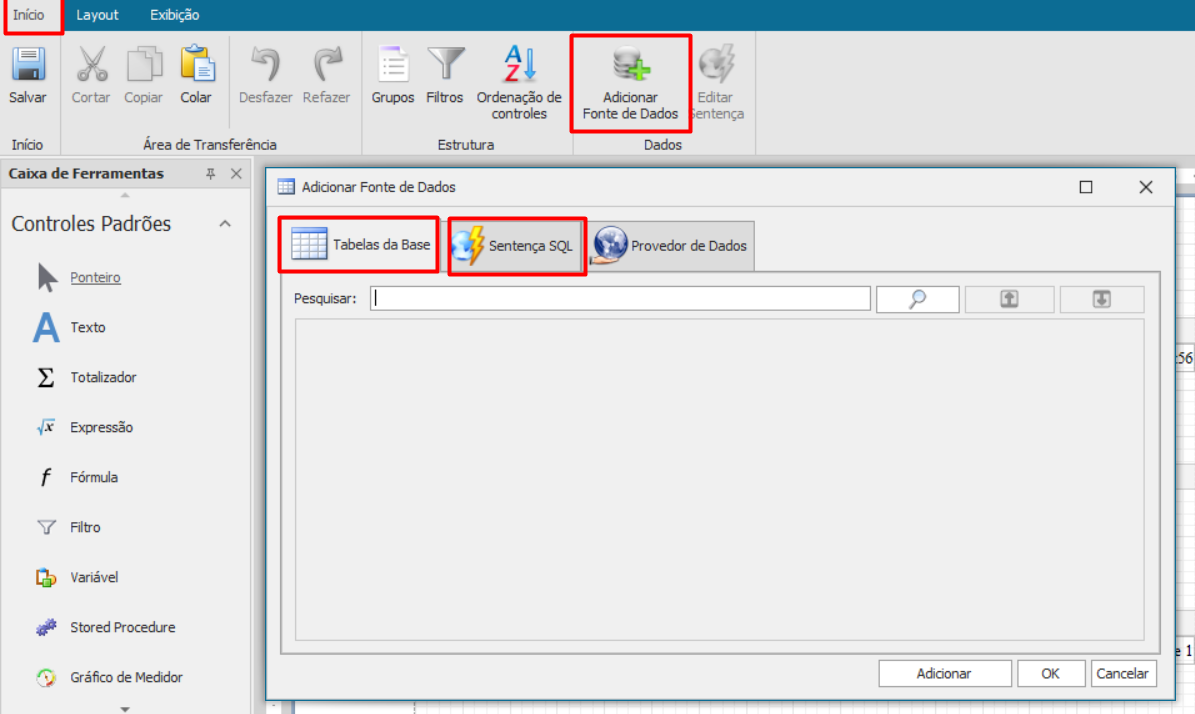

5.1. No relatório acesse Início e inclua a tabela da base FLANBOLETO e a Consulta SQL criada;

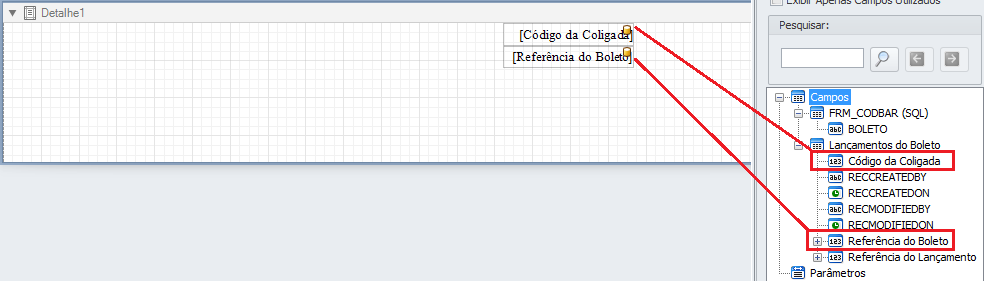

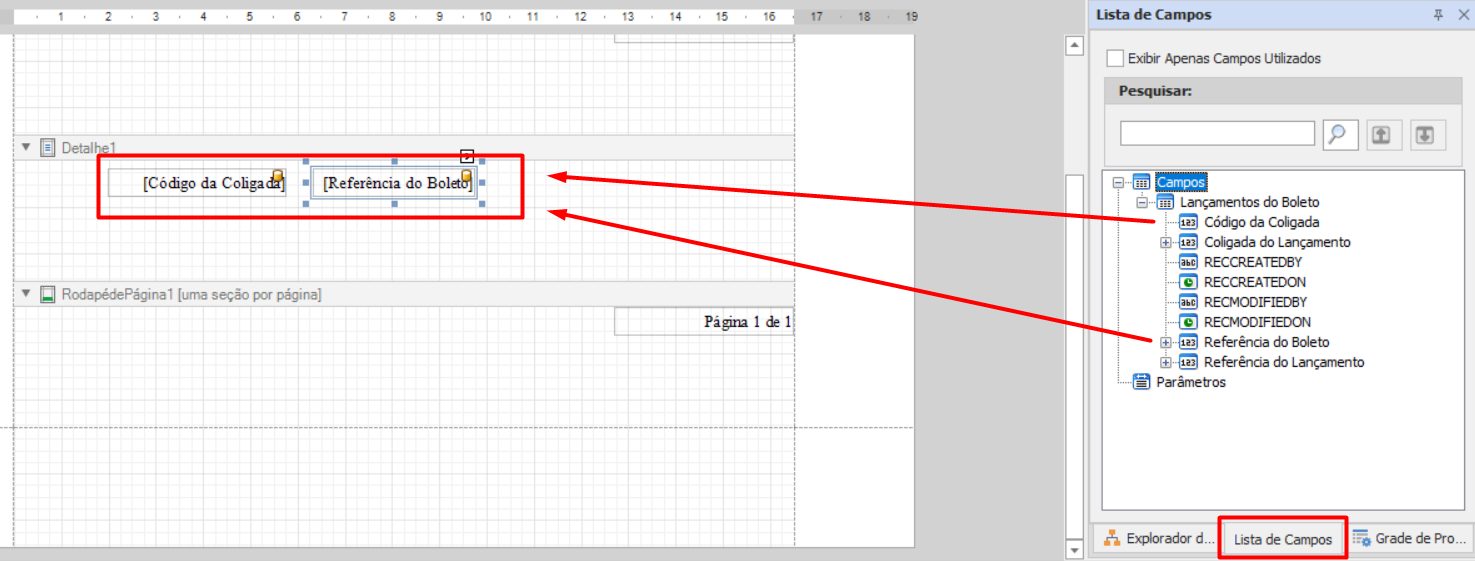

6. Os campos Código da Coligada e Referência do Boleto, devem estar presentes no detalhe 1 do relatório;

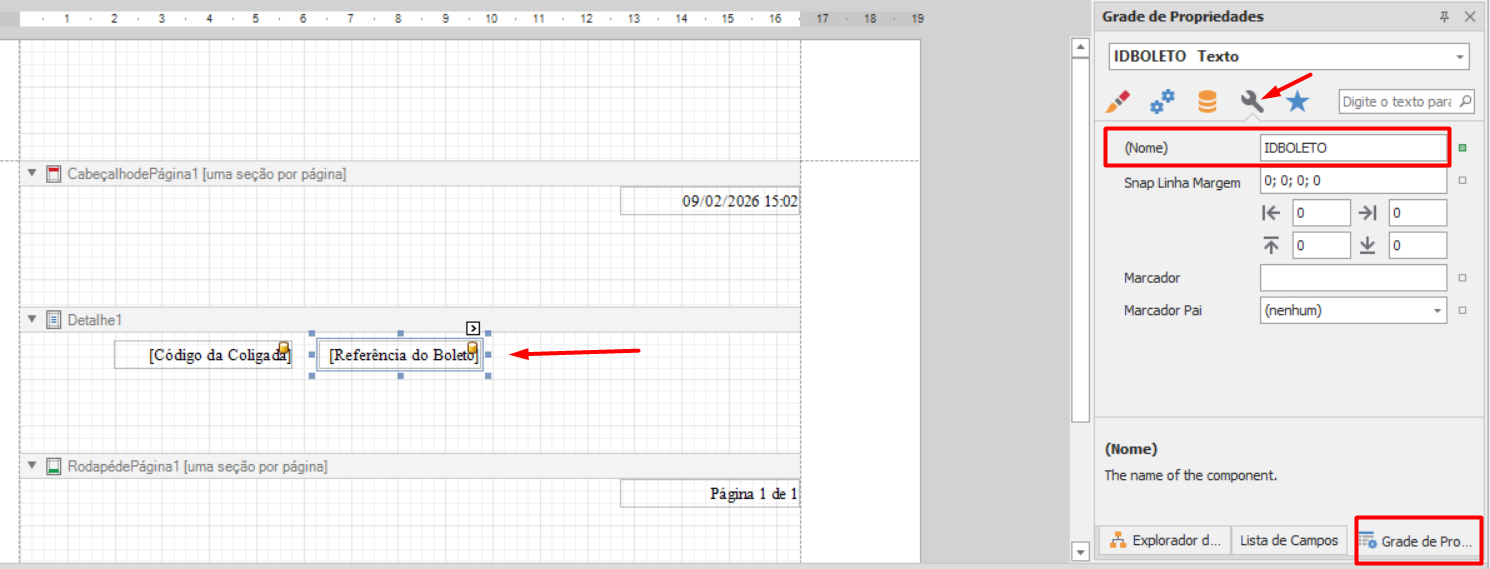

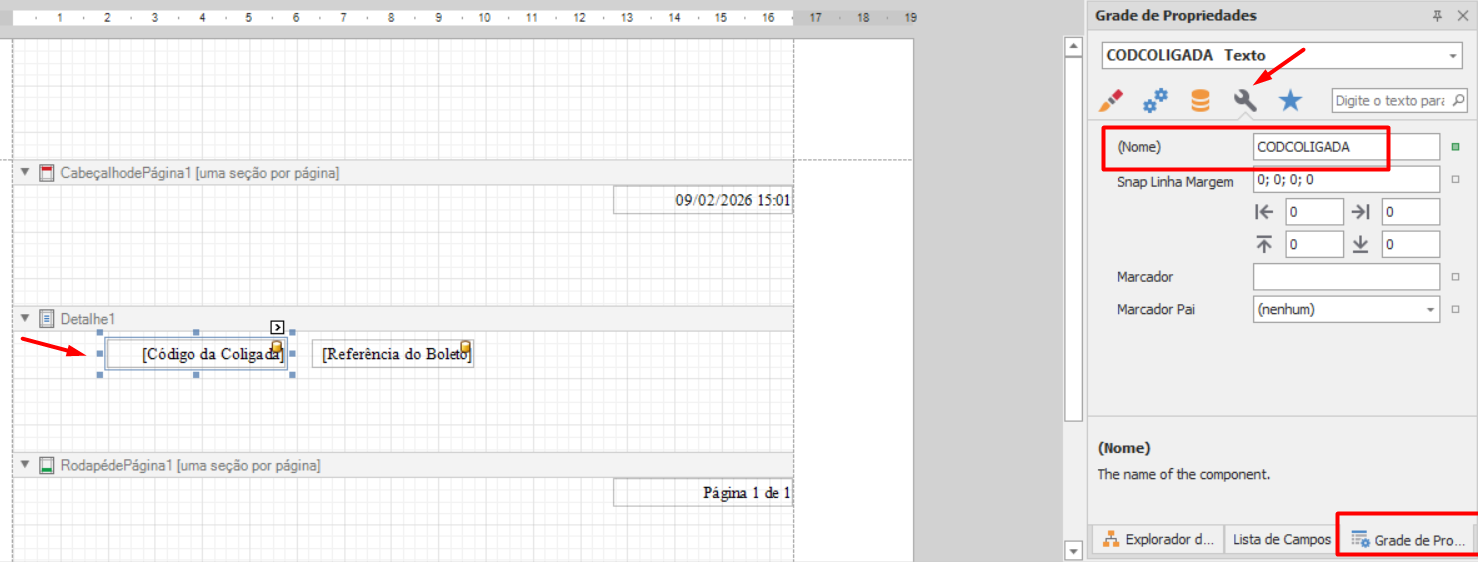

6.1. Após acesse Altere o nome de ambos os campos inseridos para CODCOLIGADA e IDBOLETO respectivamente, acessando a Grade de Propriedades no grid Design;

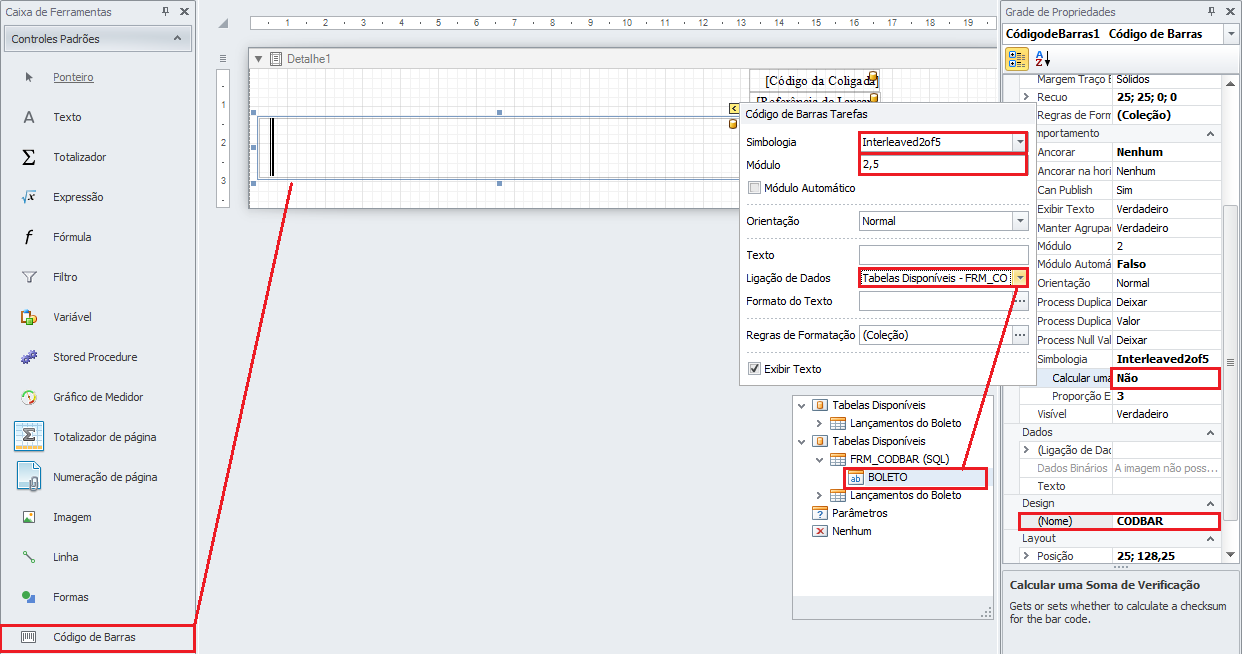

7. Arraste da Caixa de Ferramentas, o componente Código de Barras até o Detalhe1. Em seguida acesse Grade de Propriedades do código de barras e realize as seguintes configurações:

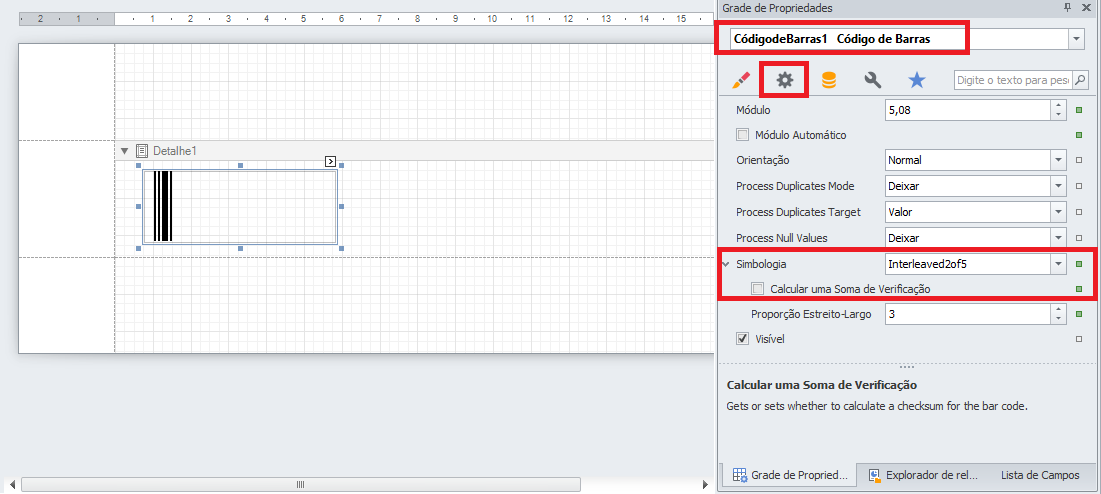

A partir da 12.1.20 segue menu para configuração:
8. Arraste o componente Fórmula até o Detalhe1. Selecione suas propriedades e em Fórmula clique em reticencias (...), nele escreva o código da fórmula CODBAR. Além disso, na Grade de Propriedades no grid Design, altere o nome para CODBAR, pois ele será passado como parâmetro para a consulta SQL;
A partir da versão 12.1.20 segue configuração:

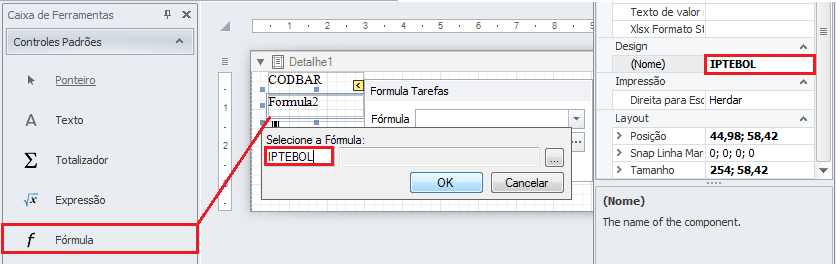

9. Repita o mesmo processo para a fórmula IPTEBOL;
10. Salve e gere o relatório.
Importante
A geração do código de barras permite a criação do código de barras que será gravado no Boleto Bancário para possibilitar o pagamento do título de cobrança. O código de barras é gerado conforme as regras estabelecidas pela rede bancária. Clique em Como incluir código de Barras em relatórios do tipo boleto e Geração do Código de Barras e Linha Digitável para mais detalhes sobre estas configurações.
