Dúvida
Como criar gráficos através do novo wizard no RM Reports utilizando como fonte de dados uma Consulta SQL?
Ambiente
Cross Segmentos - TOTVS Backoffice (Linha RM) - RM BI - A partir da versão 12.1.20
Solução
Para criar um gráfico é necessário que haja como fonte de dados uma Consulta SQL.
Neste exemplo utilizamos uma consulta que retorna a chapa do funcionário, seu respectivo salário e saldo do FGTS.
- Adicione no Detalhe1 os campos que serão exibidos no gráfico.
No exemplo ocultamos o detalhe, para melhor visualização do gráfico;

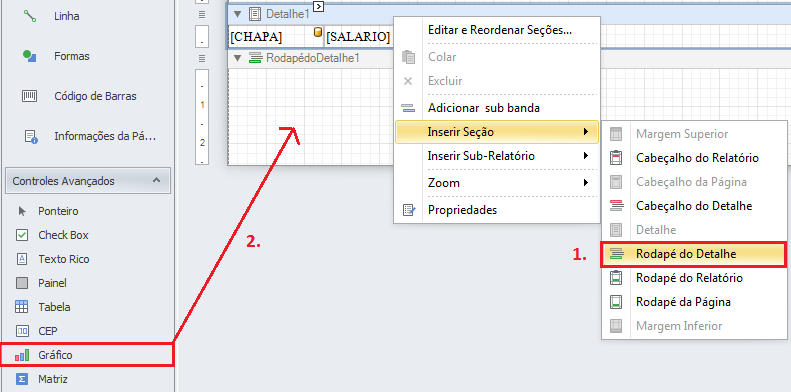

- Clique com o botão direito no Detalhe1;
- Selecione a opção de Inserir Seção;
- Insira um Rodapé do Detalhe;
- Em seguida, na Caixa de Ferramentas em Controles Avançados, selecione Gráfico e Arraste até o rodapé do Detalhe1 do relatório.

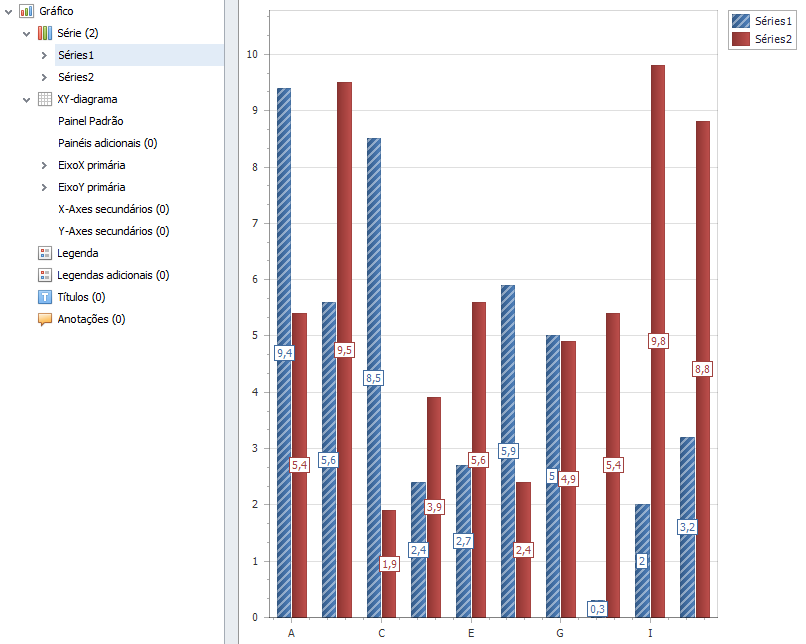

- Após arrastar e soltar o componente do gráfico, será iniciado o wizard para realizar a criação do gráfico. Neste exemplo será criado um gráfico de barras.
Na criação do gráfico, será necessário uma série para cada uma das colunas de dados retornados pela Consulta SQL referente a chapa do funcionário (SALARIO e SALDOFGTS). Dessa forma, siga o processo abaixo: - Coloque o cursor sobre Série e clique no sinal de mais(+) para adicionar uma nova série e escolha o tipo Barra.
- Para fazer a ligação entre as séries e os dados retornados pela Consulta SQL, selecione a Série1 e na aba Dados arraste o campo CHAPA até a célula Argument.
- Arraste o campo SALARIO até a célula Value.
- Selecione a Série2 e na aba Dados arraste o campo CHAPA até a célula Argument.
Arraste o campo SALDOFGTS até a célula Value.
- Após executar as configurações, o gráfico gerado conforme abaixo:
Saiba mais
Para alterar a exibição dos rótulos acesso o passo a passo Como alterar formato de exibição dos valores em um gráfico
