Dúvida
Como inserir um gráfico em uma Planilha RM?

Ambiente
Cross Segmentos - TOTVS Backoffice (Linha RM) - RM BI - Todas as versões

Solução
O processo é similar à criação de gráficos do Excel, apesar da funcionalidade do RM ser simplificada.

A Planilha RM permite que sejam criados gráficos a partir dos dados existentes nela. É possível criar, editar e excluir gráficos de diferentes tipos.

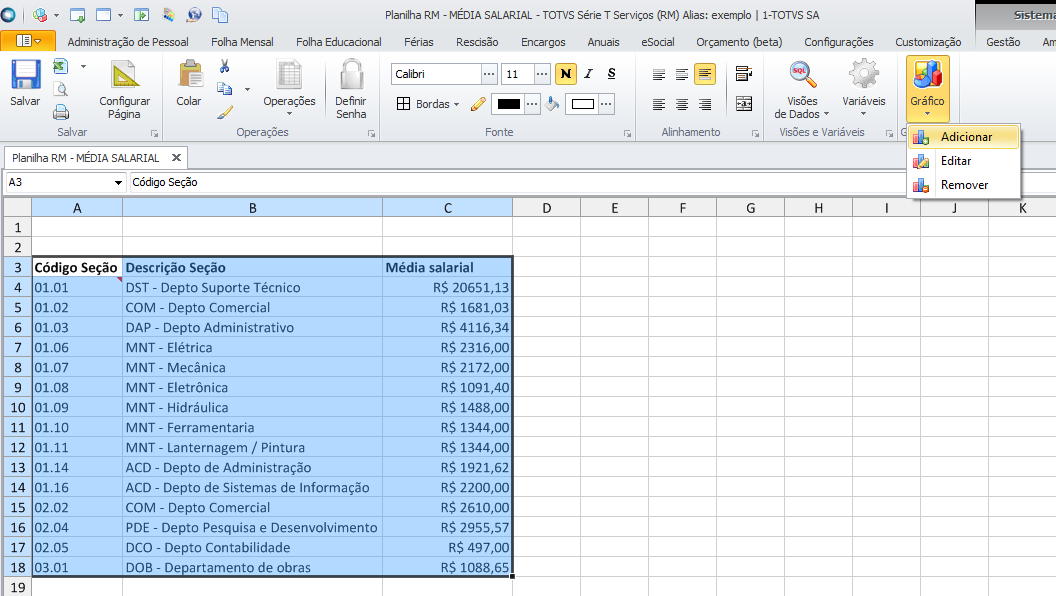

Com a planilha aberta, selecione os dados que serão utilizados para criar o gráfico e acesse o menu Gráfico > Adicionar, como mostrado na imagem abaixo:

Selecione a maneira que o RM deve interpretar os dados para criar o Gráfico: por Colunas ou por Linhas. Neste exemplo, usaremos as Colunas, clique no botão Ok.

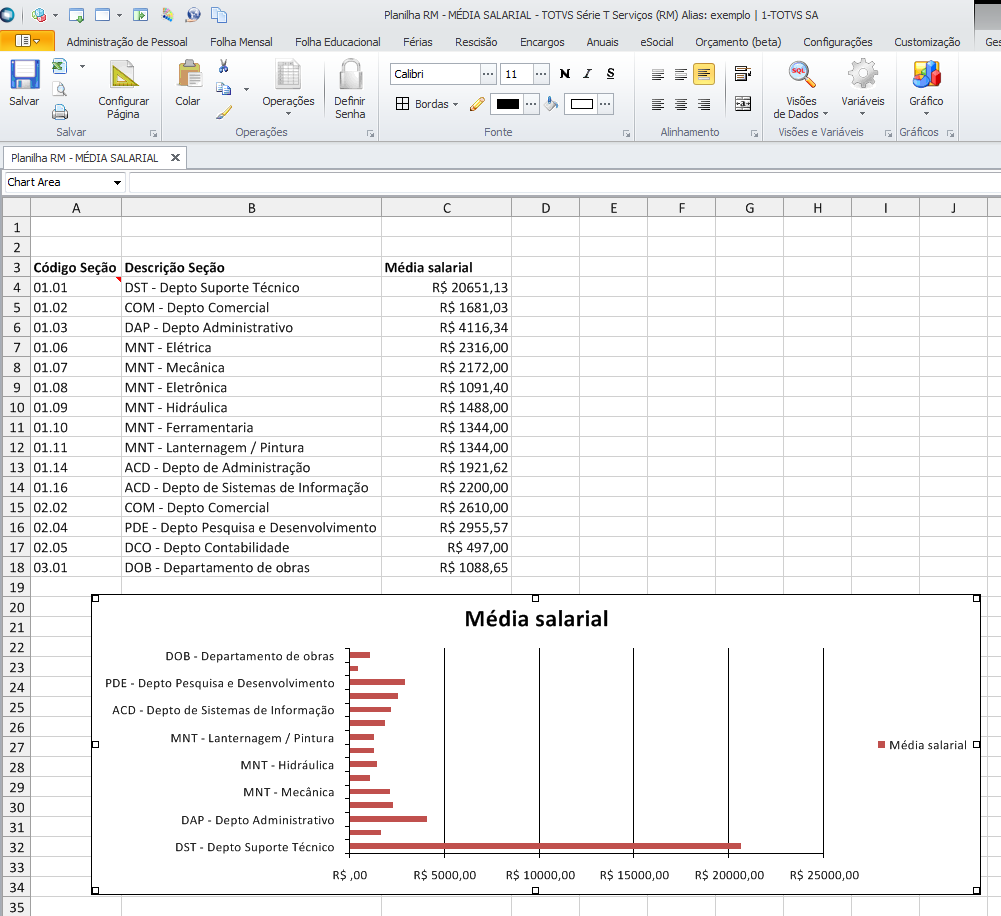

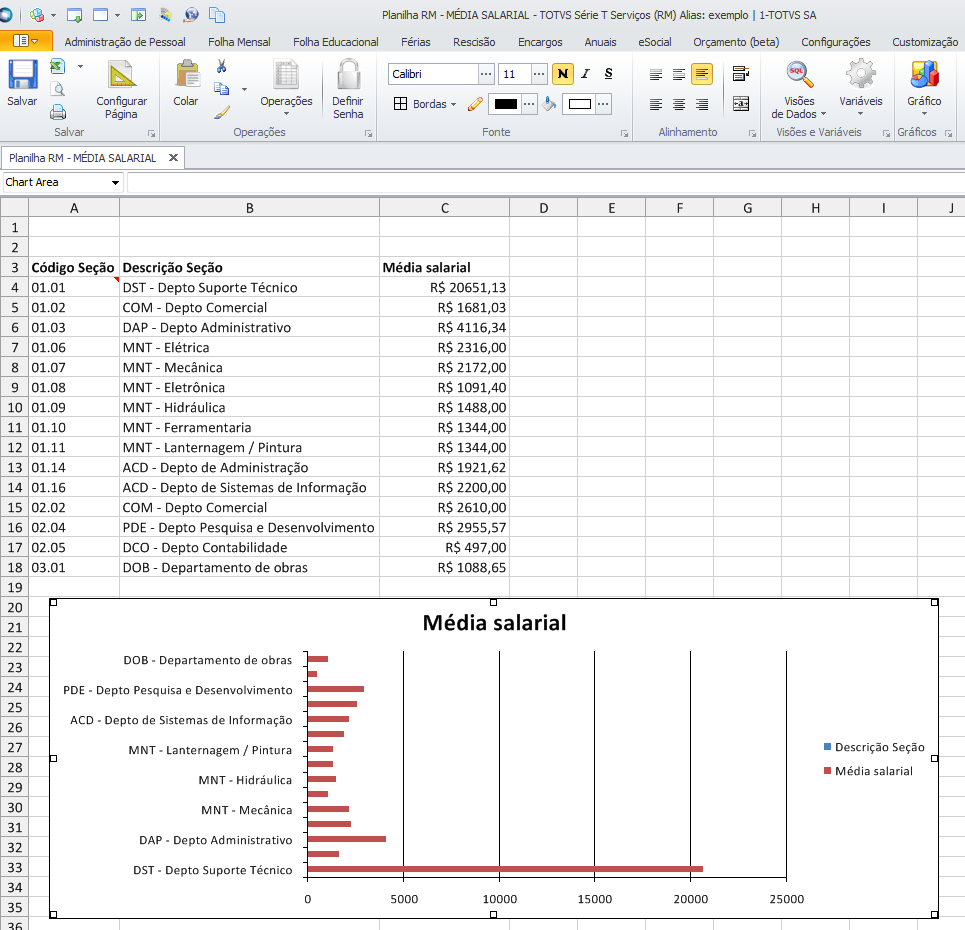

Em seguida, será aberta a tela para edição do gráfico.

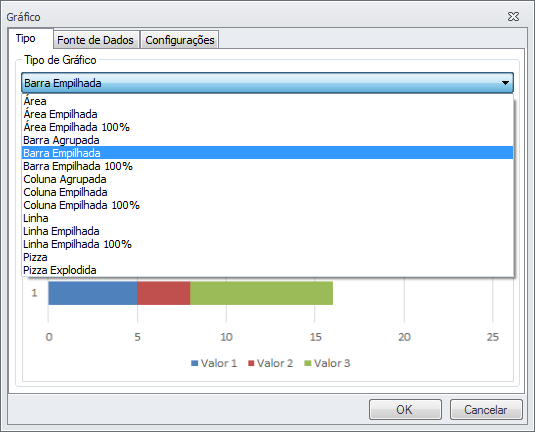

Na aba Tipo é possível configurar o Tipo do gráfico. Existem mais de 10 tipos disponíveis.

Ao clicar sobre um tipo, será exibido o exemplo de um gráfico daquele tipo. Lembrando que o exemplo não utiliza os dados da planilha, são imagens padrão.

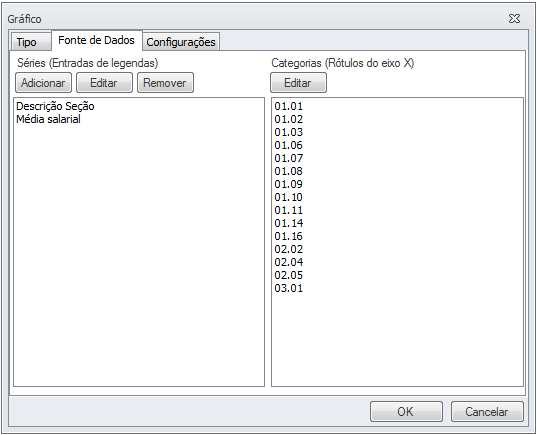

Na aba Fonte de Dados configure os parâmetros do gráfico, as entradas de legenda e as categorias (rótulos do eixo X).

Na Seção Categorias (Rótulos do eixo X) é possível selecionar quais serão os rótulos.

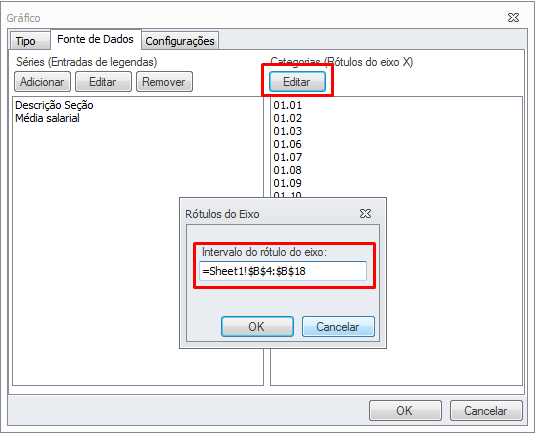

Clique em Editar e selecione o intervalo desejado.

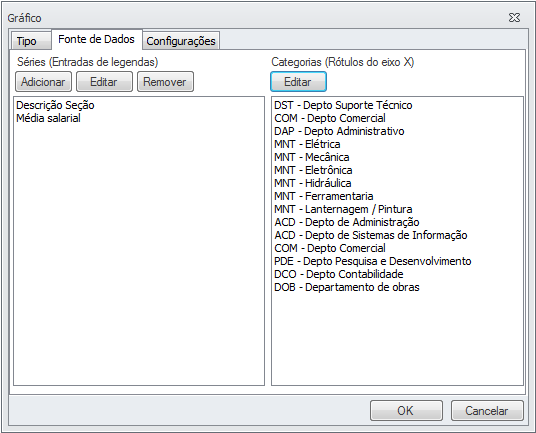

Rótulos alterados.

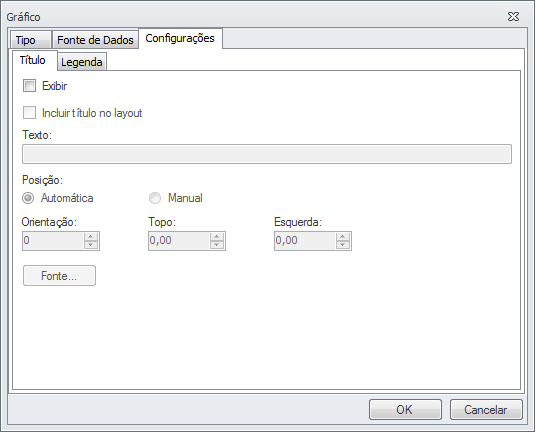

Na aba Configurações é possível personalizar o Título e a Legenda do gráfico. A customização se refere à exibir ou não esses componentes no gráfico, sua descrição, a posicionamento e fonte.

As possíveis configurações são:

Exibir: Se marcado irá exibir o Título ou a Legenda do Gráfico.

Incluir título/legenda no Layout: Se marcado irá exibir o título ou a legenda fora das linhas do gráfico. Se desmarcado o texto irá sobrepor o gráfico. Essa opção só pode ser marcada se o campo Exibir estiver selecionado.

Texto: Descrição textual do título ou da legenda do gráfico.

Posição: Localização do título ou da legenda dentro do gráfico. Pode ser feita de forma automática ou manual.

Fonte: Clicando neste botão será aberta a tela para configuração da fonte, como cor, estilo, tamanho e alinhamento.



Observações

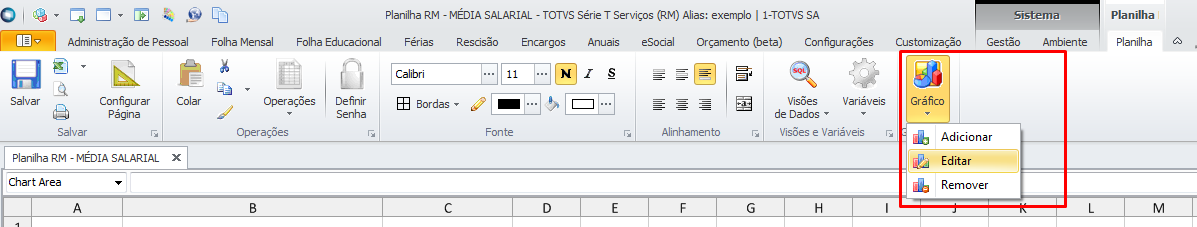

Para editá-lo, clique sobre o gráfico e clique no ícone Gráfico - Editar.
