Cross Segmentos - Backoffice RM - BI - Criação de Grafico Drill Down

Cross Segmentos - Backoffice RM - BI - Criação de Grafico Drill Down


time.png Tempo aproximado para leitura: 00:04:40 min

Dúvida

Como criar um gráfico tipo Drill Down no RM?

Ambiente
Cross Segmentos - TOTVS Backoffice (Linha RM) - Todas as versões

Solução

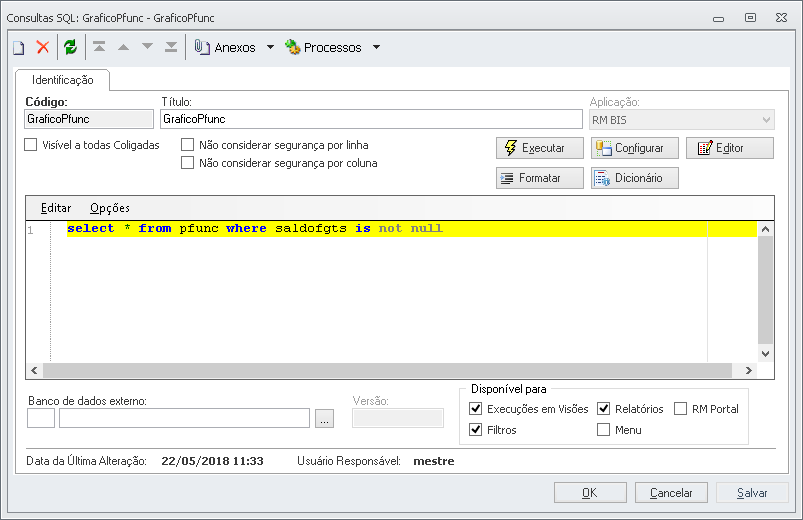

Segue abaixo os passos para a criação e configuração do gráfico Drill Down. No exemplo utilizaremos um gráfico do tipo Barras Empilhadas para retornar o salario e saldo do FGTS de cada funcionário por chapa.

  1. Acesse qualquer contexto do RM;

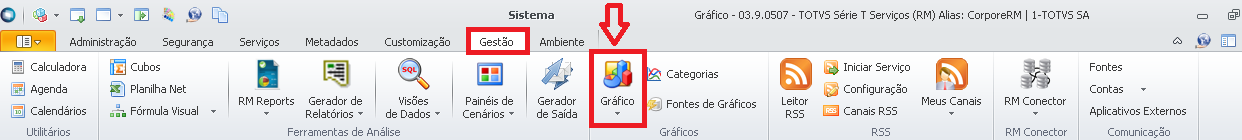

  2. Vá na aba de Gestão;
  3. Opção de Gráfico;


  4. Para criar um novo gráfico selecione a opção de Novo;

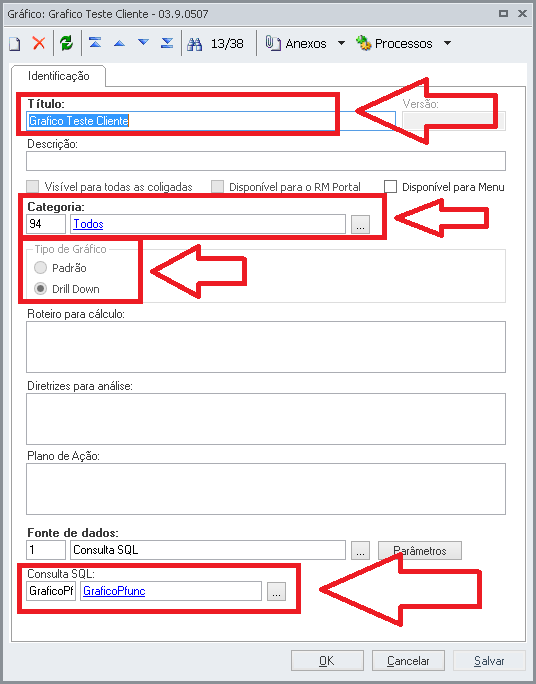

  5.  Informe os dados necessários para a criação do gráfico;



  6.  Após a criação do Gráfico, selecione o gráfico na visão;

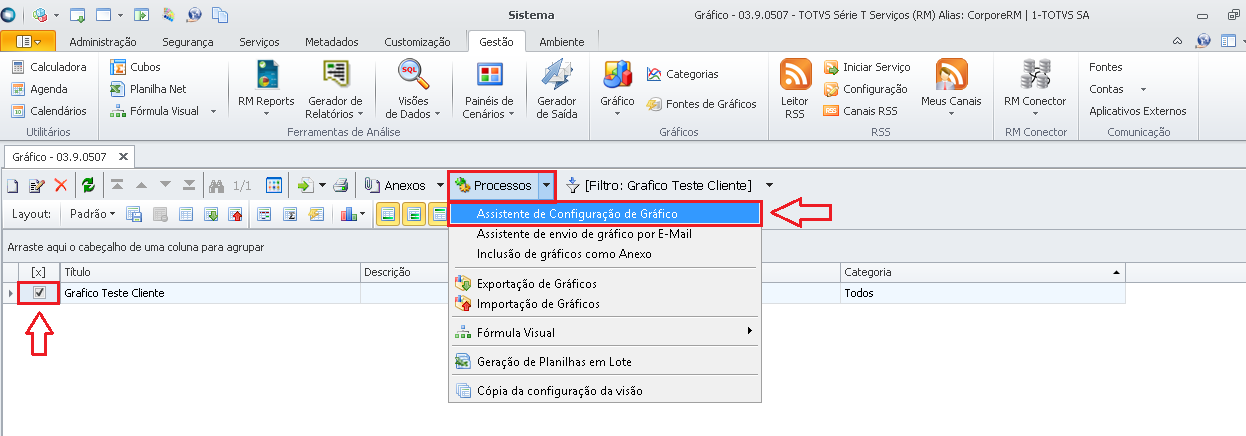

  7. Vá em Processo;
  8. Clique na opção Assistente de configuração de Gráfico;

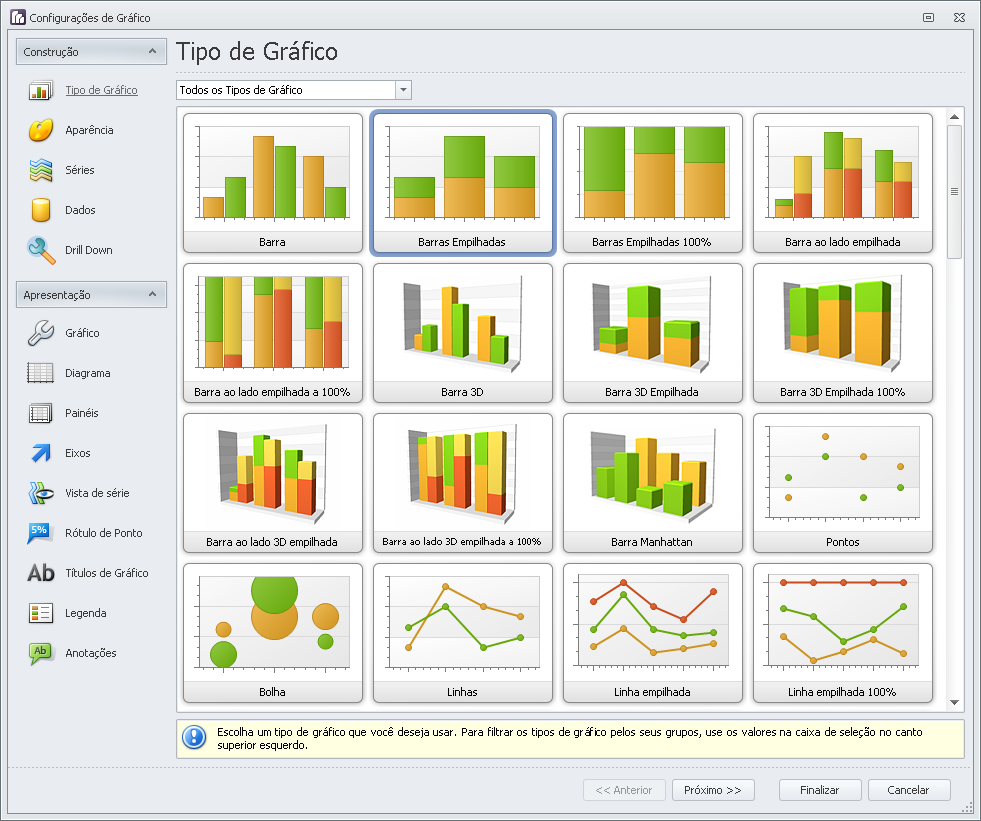

  9. No assistente de configuração do gráfico no menu de Tipo de Gráfico selecione o modelo de Barras Empilhadas e clique em próximo;

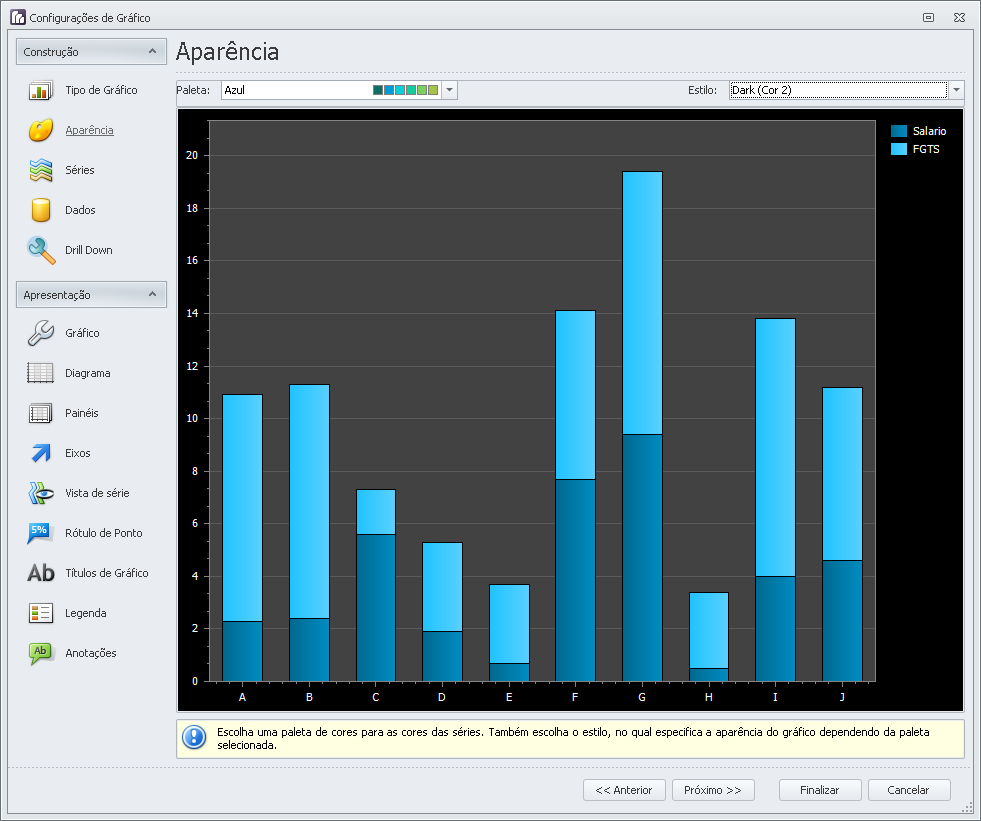

  10.  No menu Aparência informe qual a cor e o estilo da barra e clique em próximo;

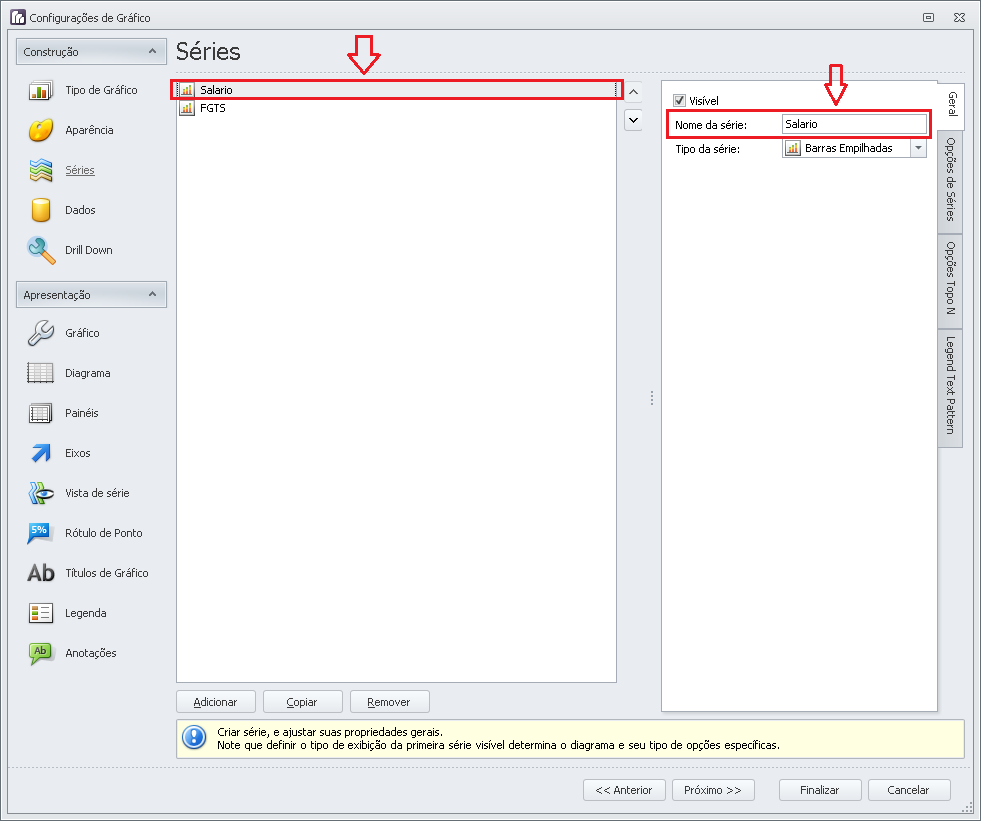

  11. No menu Séries adicione duas series Séries1 e Séries2
  12. Na aba Geral altere o nome delas;


  13. No menu Dados  informe quais os dados que serão alimentados no grafico;
  14. Selecione a aba Binding de Séries;
  15. No campo Propriedades do Argumento informe o Tipo do campo de argumento e qual será o argumento para realizar a quebra do gráfico.

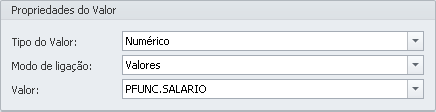

  16. No Campo Propriedades do Valor informe o Tipo do campo, modo de ligação e o valor a ser informado na barra do gráfico;


  17. Realize o mesmo processo para as outras Séries criadas;
  18. Selecione Finalizar;

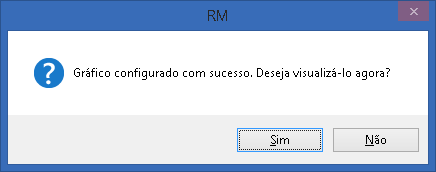

  19. Após o processo será apresentada uma mensagem informando que o gráfico foi configurado com sucesso e se deseja visualizá-lo, selecione a opção Sim;

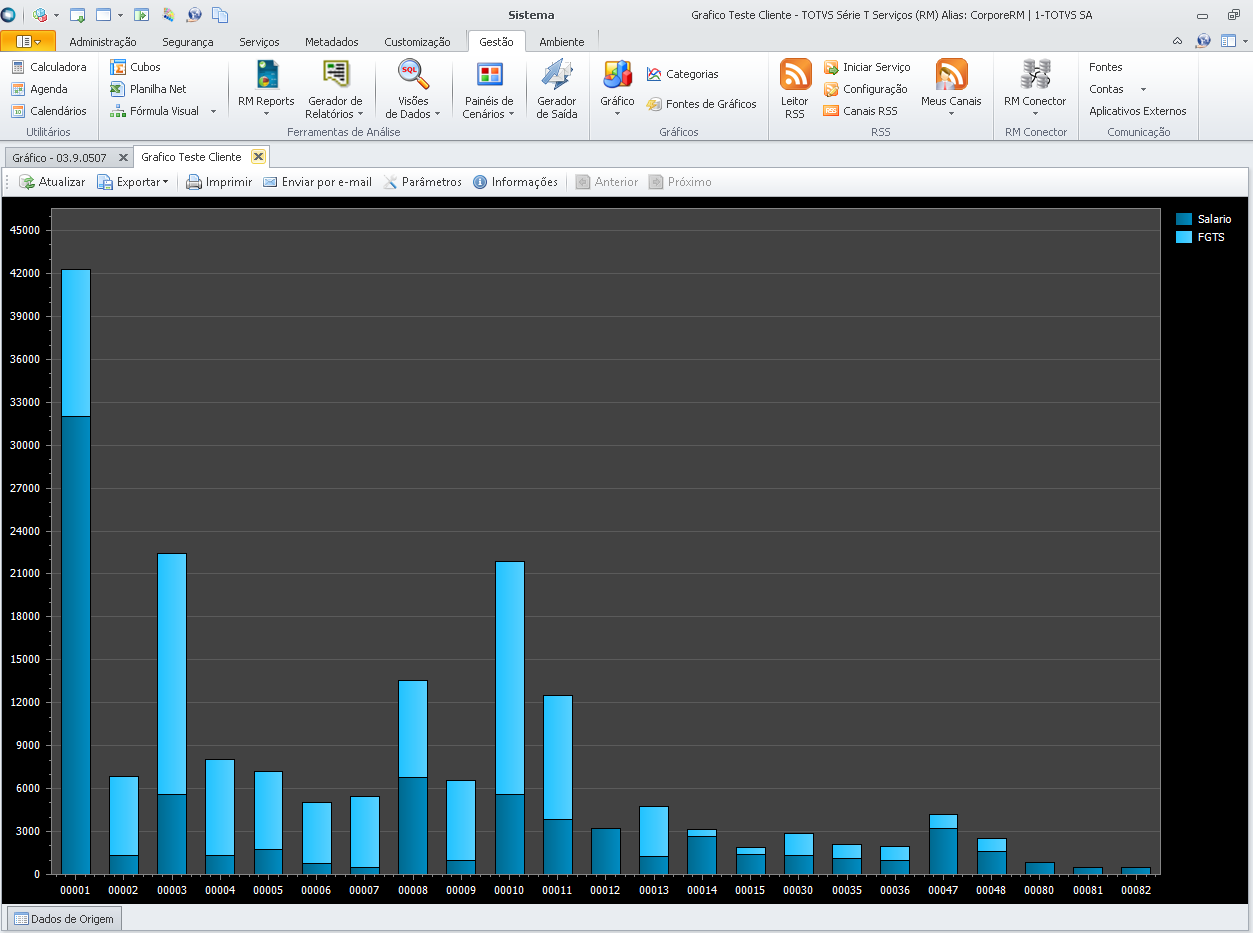

  20. Caso não seja apresentada a mensagem solicitando para visualizar, clique duas vezes sobre o gráfico criado que o mesmo será aberto em tela.

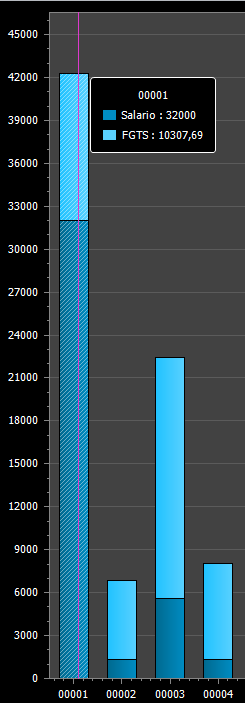

  21. Ao posicionar o mouse em cima da Coluna, será informado os valores de cada serie pré-definidas;



Saiba mais
Acesse a nossa documentação do TDN para mais informações sobre Configuração de Gráfico

e Gráfico Drill Down.
