Cross Segmentos - Backoffice RM - Integração - Fórmula Visual - Utilizando a atividade "Executar Expressão Regular"

Tempo aproximado para leitura: 00:03:00 min

Dúvida

Como utilizar a atividade da Fórmula Visual "Executar Expressão Regular".

Ambiente

Cross Segmentos - Backoffice RM - Integração - Todas as versões.

Solução

A finalidade da atividade "Executar Expressão Regular" é executar a partir de uma entrada de dados, a validação da Máscara definida, a fim de se obter o retorno se a entrada de dados esta conforme a máscara esperada.

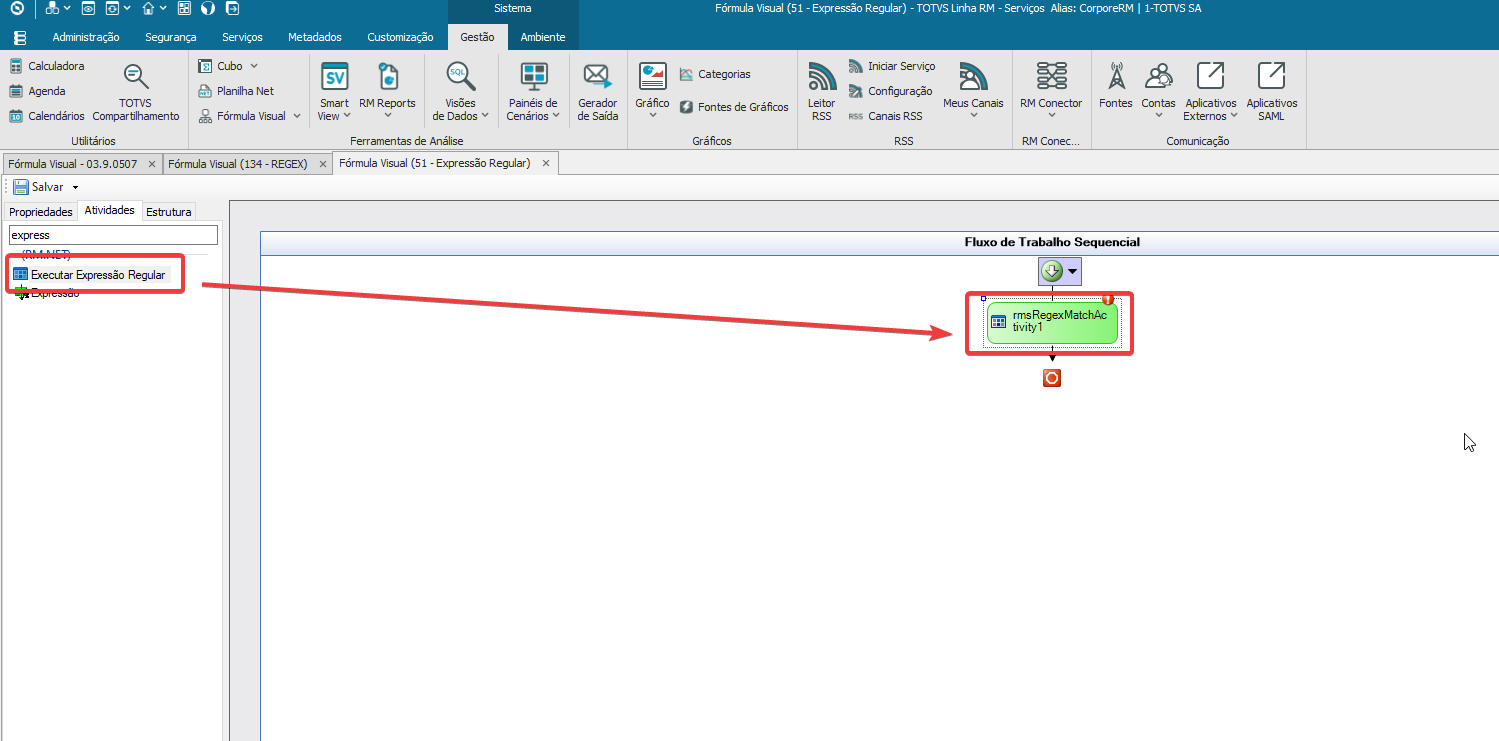

Primeiramente é necessário arrastar a atividade "Executar Expressão Regular" para o "fluxo de trabalho" sequencial em sua fórmula visual.

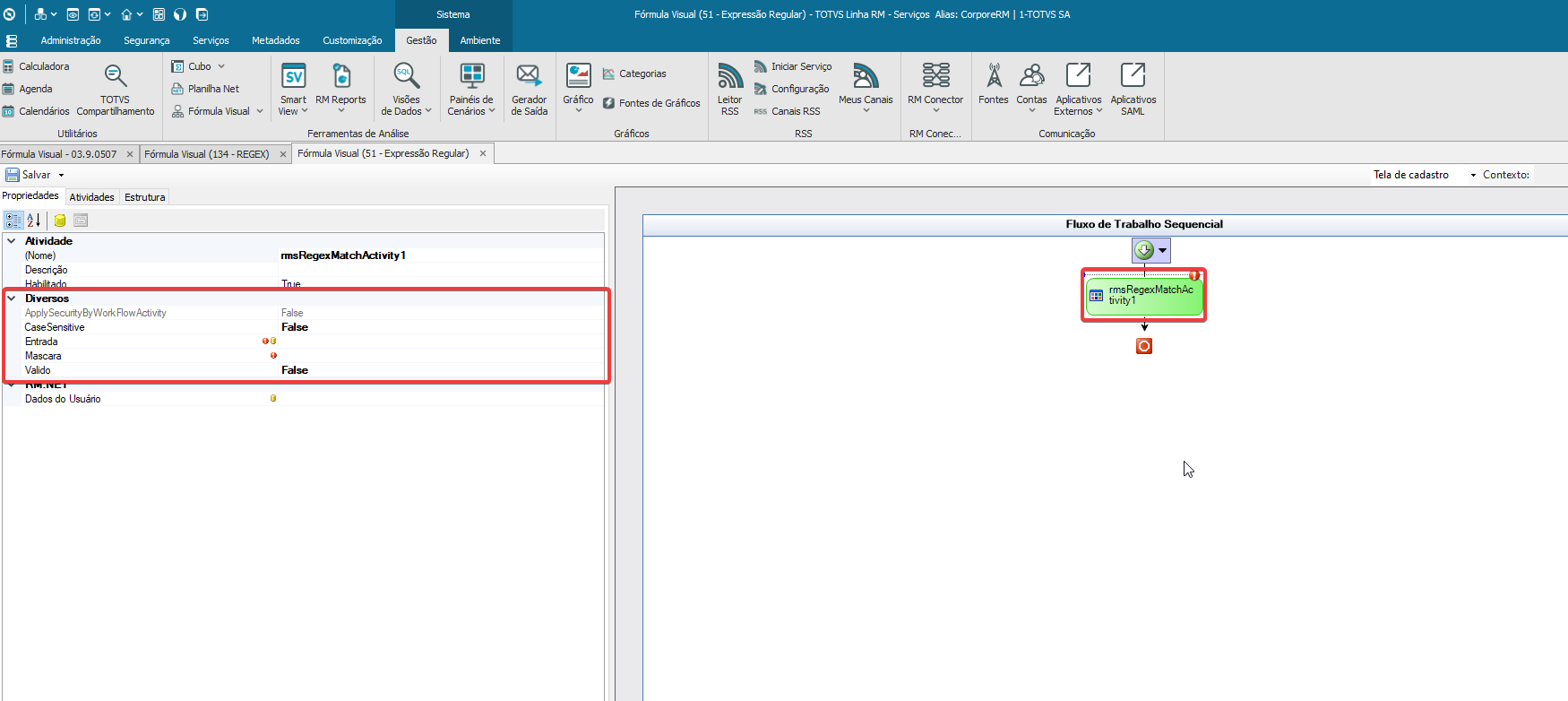

Após atividade ter sido adicionada ao fluxo de trabalho, é necessário configurar as propriedades da atividade. ​

Propriedades:
CaseSensitive - Determina se a validação será Case Sensitve.
Entrada - [Obrigatório] - Entrada de dados String para ser realizada a validação.
Mascara - [Obrigatório] - Mascara a ser verificada pela atividade.

Valido - Determina se o valor inicial da atividade estará como (True/False).

Para o exemplo de utilização, realizaremos a validação de um E-mail, para verificar se ele esta conforme a Máscara determinada.

Case Sensitive será False para esta validação.

Como entrada de dados, será utilizado o seguinte e-mail abaixo:
Teste@totvs.com.br

Utilizaremos a seguinte Máscara, que valida se um e-mail é valido:
^([a-zA-Z0-9_\-\.]+)@((\[[0-9]{1,3}\.[0-9]{1,3}\.[0-9]{1,3}\.)|(([a-zA-Z0-9\-]+\.)+))([a-zA-Z]{2,4}|[0-9]{1,3})$

Valido:
Será iniciado já como False, para caso esteja correto o altere para True.

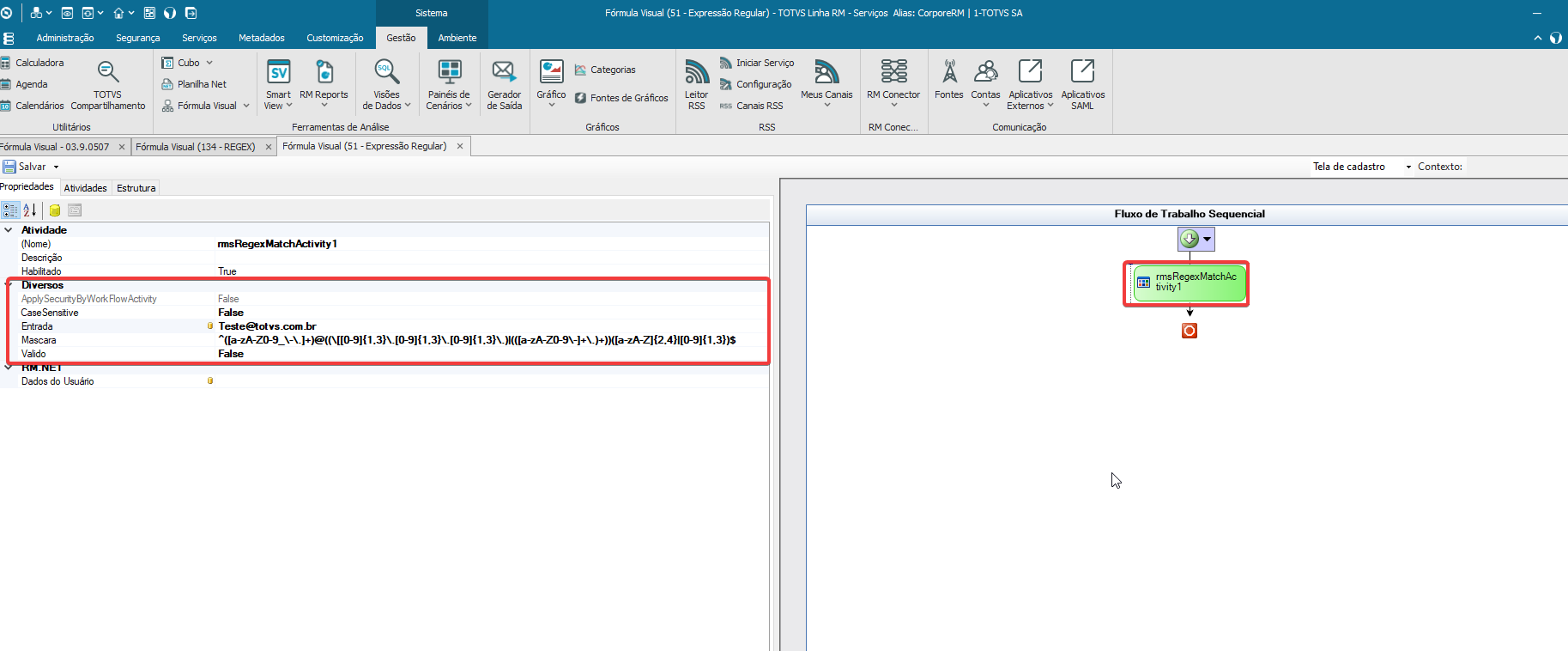

Ficando as configurações da propriedade da atividade da seguinte forma:

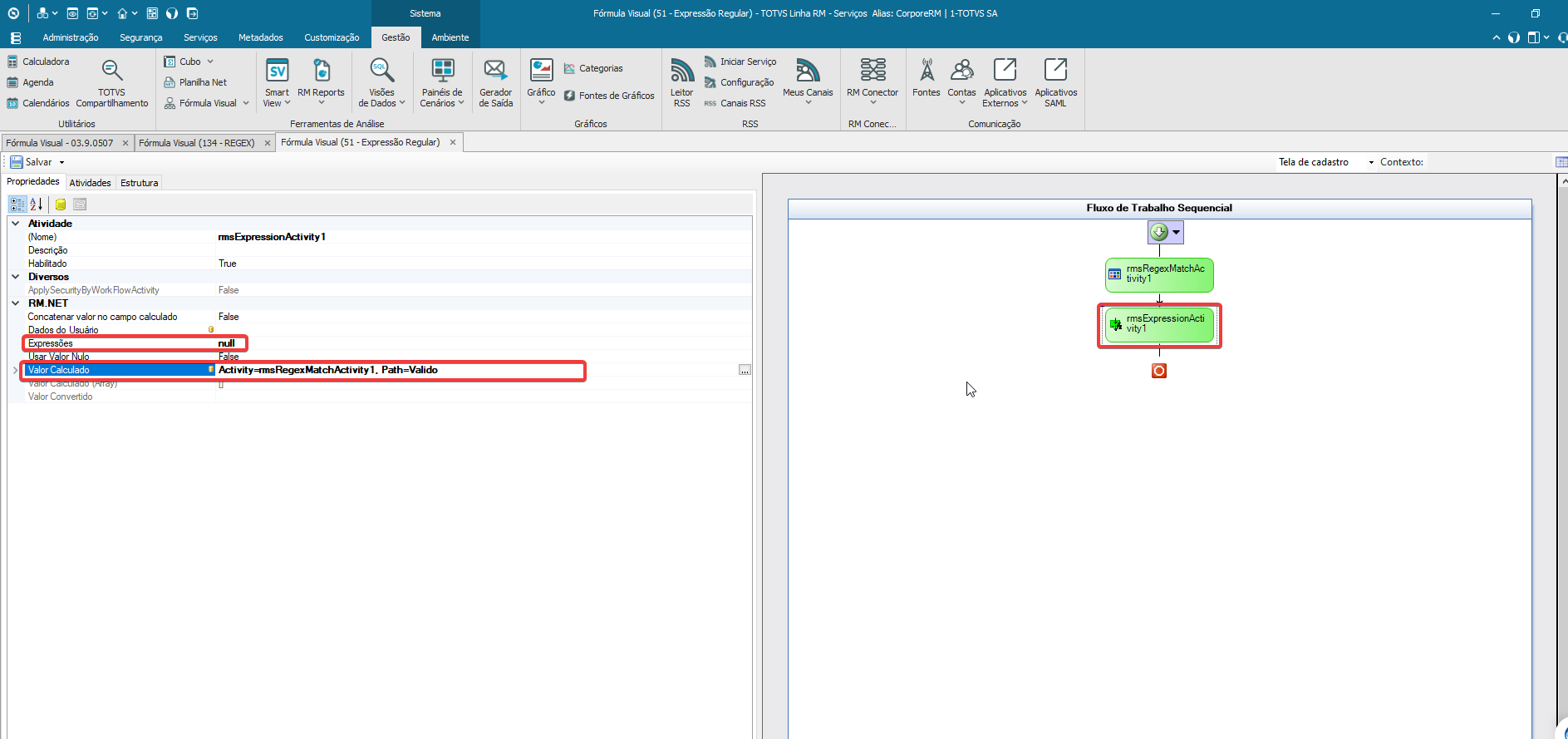

Agora utilizemos a atividade de "Expressão" para obter o retorno da propriedade "Valido" da atividade de "Expressão Regular" em seu valor calculado, da seguinte forma:

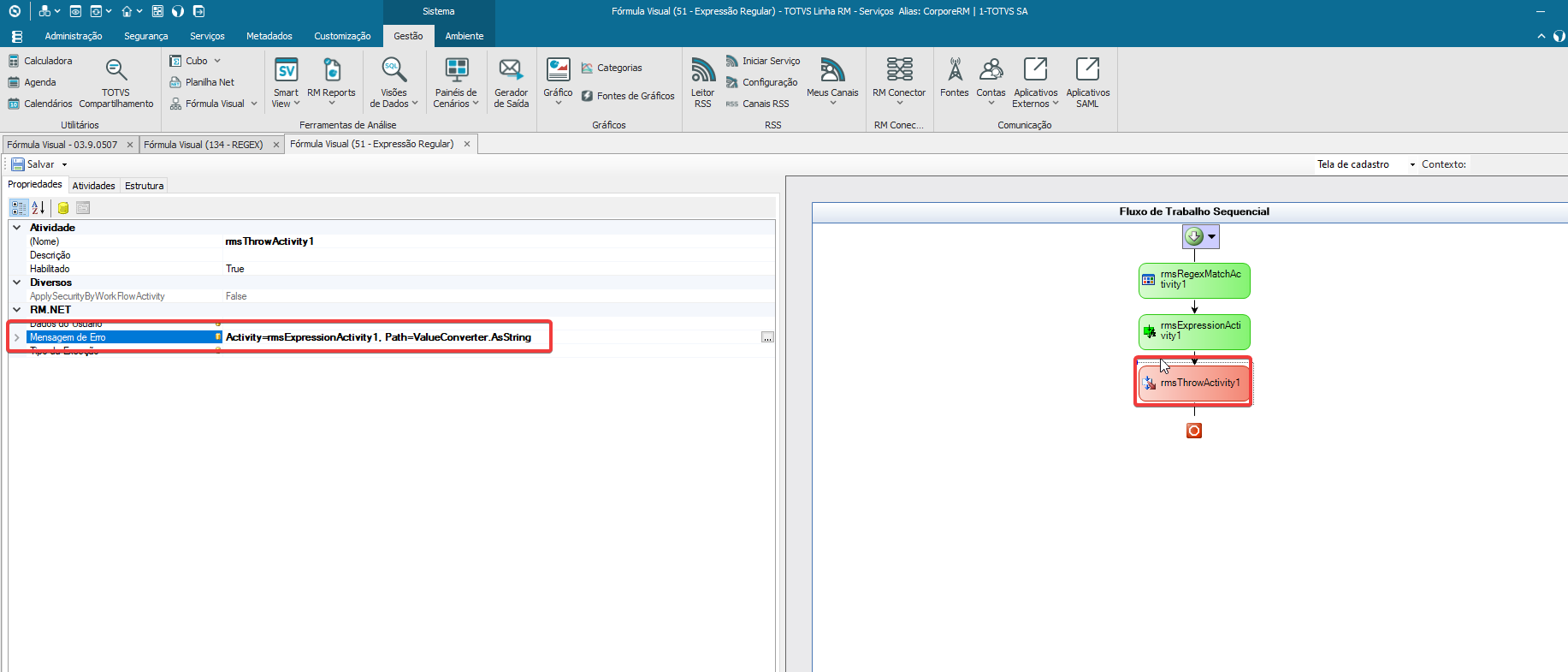

Agora para obter visualmente este retorno, utilizaremos a atividade de "Gerar Exceção" para retornar a "Expressão".

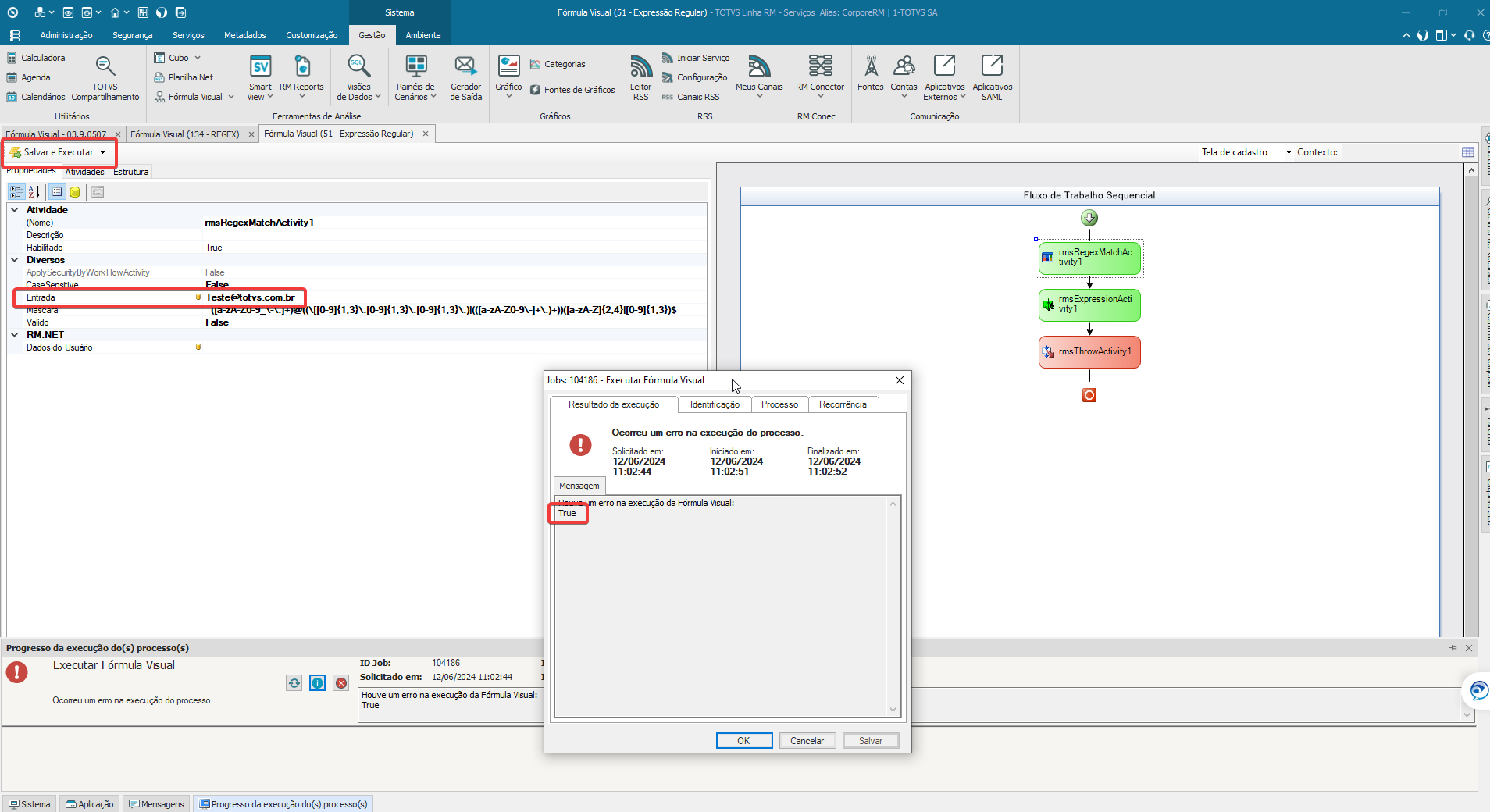

Agora ao "Salvar e Executar" a Fórmula Visual, conseguimos obter o retorno se o dado de Entrada esta conforme a Máscara esperada (True):

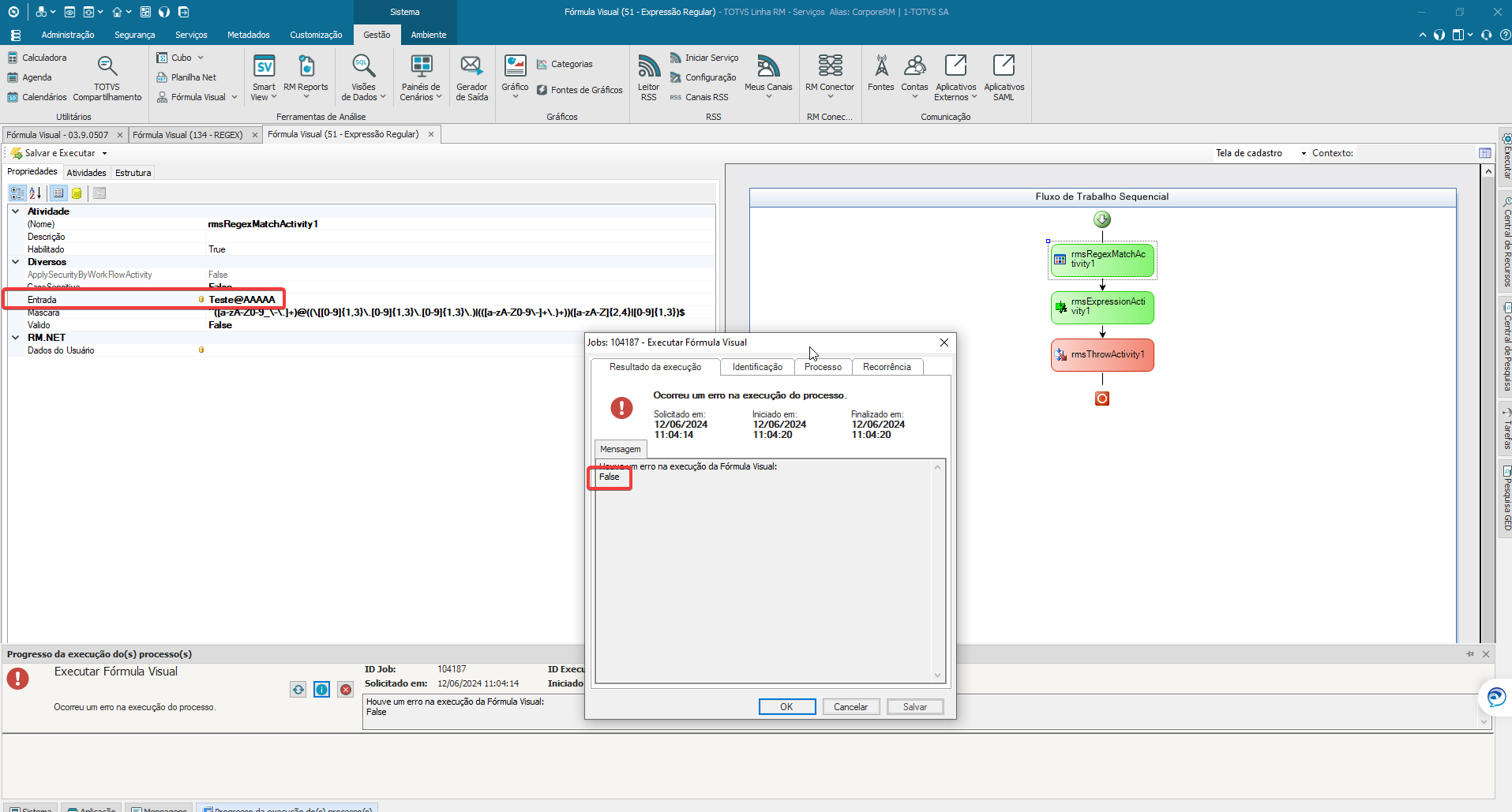

Ao preencher novamente um E-mail incorretamente (Teste@AAAA), para a validação ser realizada, se obtém o seguinte retorno (False):


Lembrando que a configuração da Máscara deve estar correta, para que a validação de dados seja realizada corretamente. Segue abaixo documentação oficial da Microsoft com a linguagem de expressão regular:
Linguagem de expressões regulares - Microsoft
