Tempo aproximado para leitura: 00:05:00 min
Dúvida
Como funciona a montagem do arquivo XML para integração do Protheus com o Suricato?
Ambiente
TOTVS RH - TOTVS RH (Linha Protheus) - Ponto Eletrônico - A partir da versão 12.1.23
Solução
Nesta documentação, iremos abordar sobre como é feita a montagem do conteúdo do XML, no qual será enviado para o Web Service. Lembrando que caso haja a necessidade de pegar o XML completo, com as informações do cabeçalho e etc, será necessário ativar o parâmetro MV_TSATLOG com o valor 5 e verificar o arquivo gerado na pasta System, conforme descrito anteriormente no tópico de Parâmetros. Neste exemplo, iremos realizar a integração da partir da rotina de Carga Inicial (Integração TSA - PONM430), integrando o Centro de Custo.

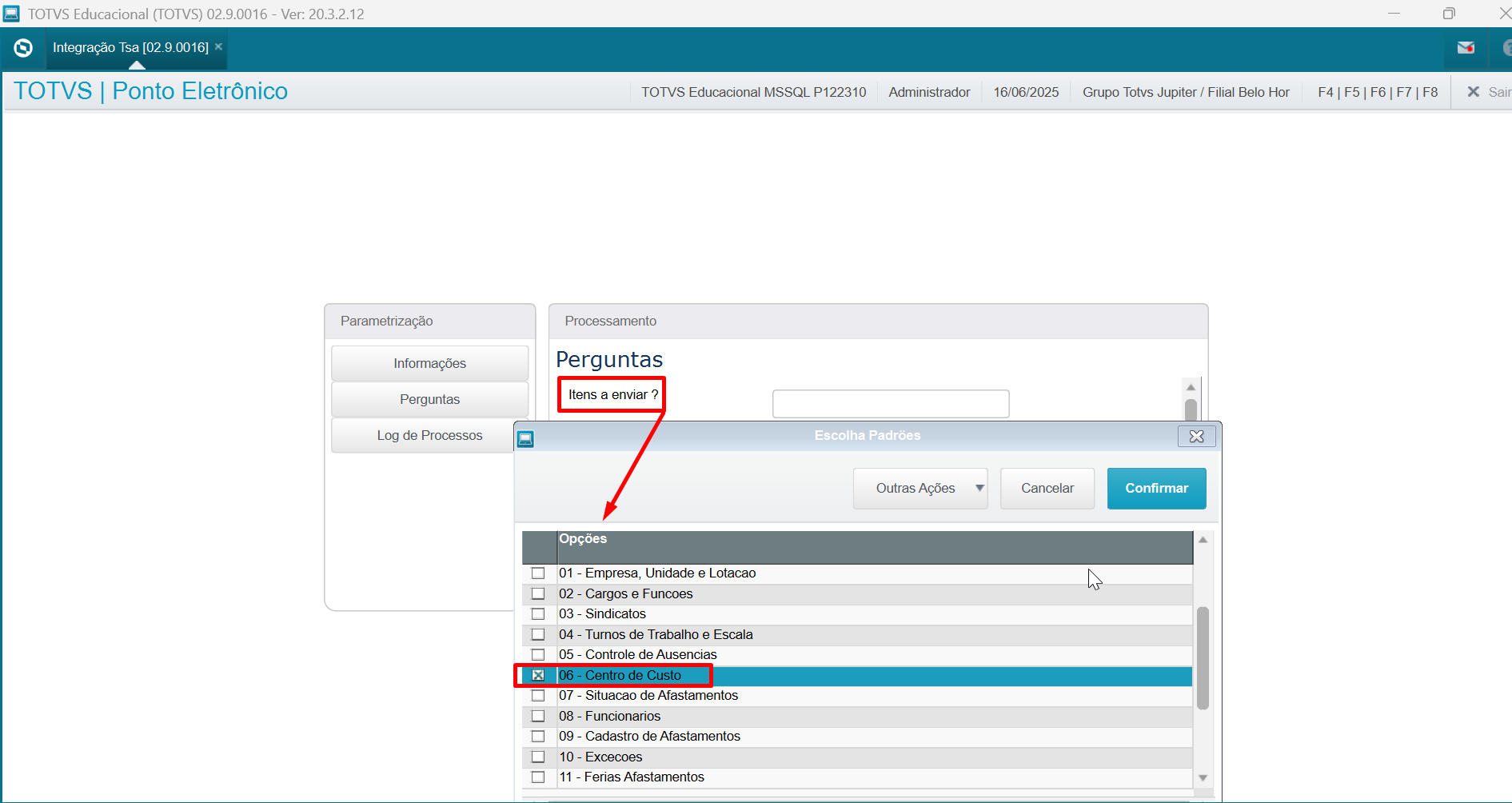

Ao acessar a rotina de A rotina de Carga Inicial (POMM430 - Miscelânea → S.r.e.p. → Integração Tsa), quando selecionamos apenas o Centro de Custo, podemos observar que o valor da opção é 06:
Sabendo disso, podemos localizar qual função irá realizar essa integração, no caso, é função ProcP08 no fonte da Carga Inicial (PONM430):

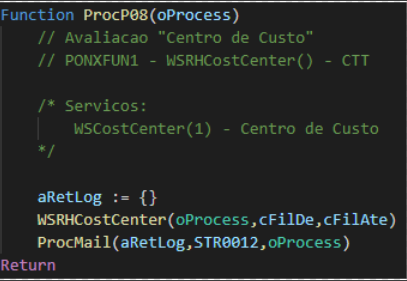

Verificando a função ProcP08, ela está chamando outra função, que neste caso é a WSRHCostCenter:

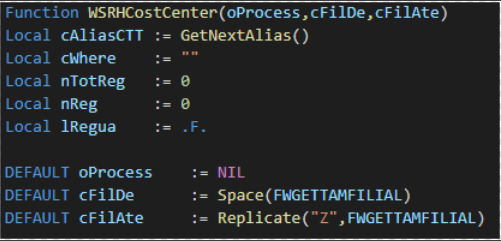

Procurando onde a função WSRHCostCenter está, descobrimos que ela está localizada no fonte PONXFUN1:

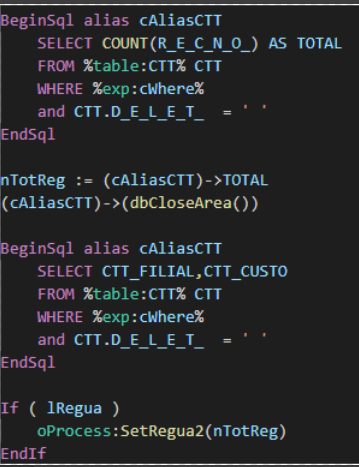

Aqui podemos verificar que ela faz a busca das informações dos Centro de Custos diretamente na tabela:

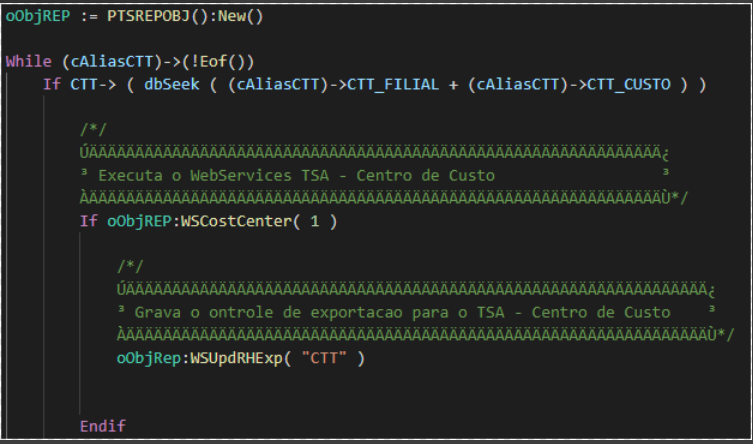

Após realizar a consulta na tabela CTT, o sistema irá enviar essas informações para o método WSCostCenter:

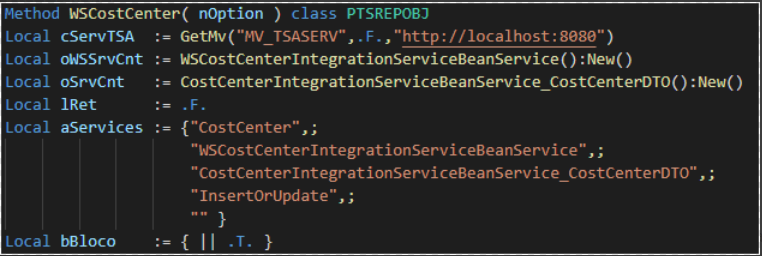

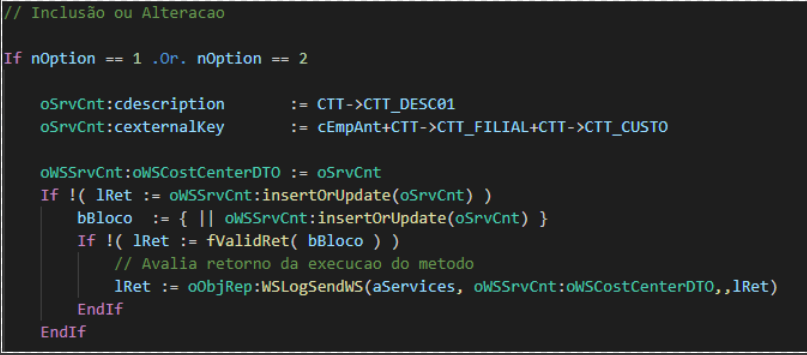

O método WSCostCenter, está localizado no fonte PTSREPOBJ:
Antes de enviar as informações para o Web Service, podemos verificar que o sistema está montando as informações do Centro de Custo, como a Descrição e a Chave Externa:
Observação: O método do Web Service chamado, foi o insertOrUpdate.

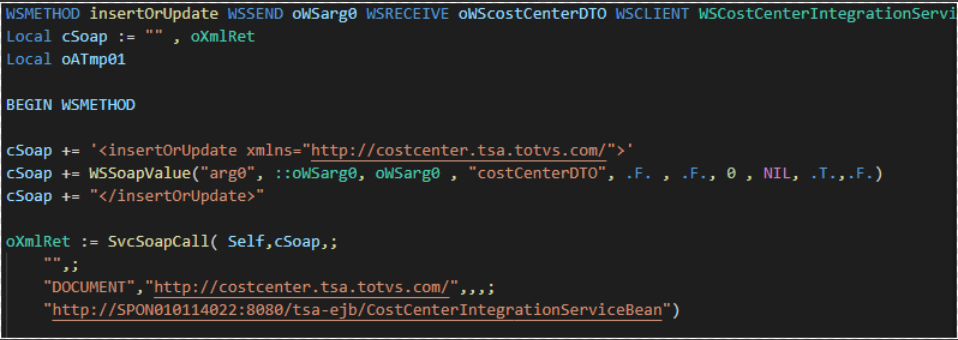

O método insertOrUpdate localizado no Web Service WebWSClient_WSRHTSACostCenter, está realizando a integração com o Suricato:

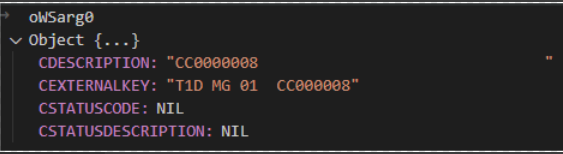

Antes de enviar as informações da integração, conseguiremos verificar o conteúdo do XML, no caso as informações do Centro de Custo, verificando o conteúdo do objeto oWSarg0:

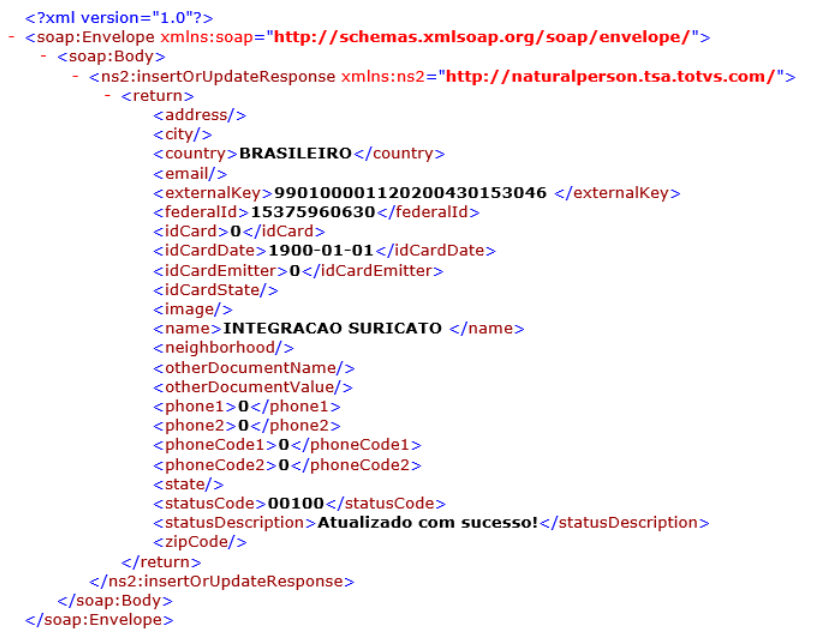

Após todo esse processo, conseguimos verificar de fato quais informações estão sendo integradas com o Suricato. Este mesmo processo pode ser realizado com as demais integrações, como por exemplo as integrações de Funcionários, Funções, Turnos e etc. Para isso, só será necessário identificar qual é a opção selecionada e posteriormente a função desta opção. Em outros casos, como por exemplo, a integração de funcionário realizadas após a inclusão ou alteração do mesmo, precisaremos localizar no fonte de Cadastro de Funcionário, qual função ou método está sendo chamado para a integração. Por exemplo, no cadastro de funcionário, os métodos WSNatural e WSUser estão sendo chamados:
OCORRÊNCIAS NA INTEGRAÇÃO

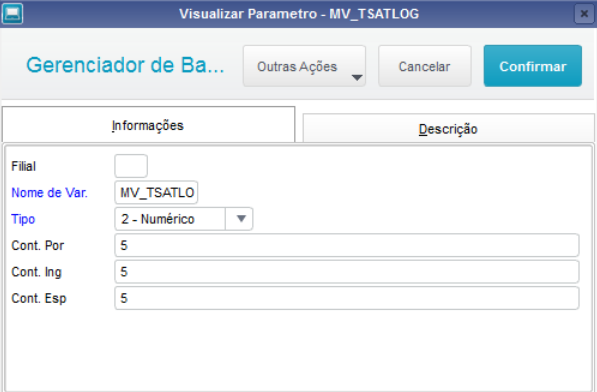

Com a utilização do parâmetro MV_TSATLOG, na qual o parâmetro permite que todas as rotinas de integração gerem um log de retorno com as críticas realizadas pelas regras do aplicativo, é possível saber exatamente qual foi o erro gerado durante o processo de integração. No exemplo que iremos mostrar, utilizamos o parâmetro com o valor igual a 5, desta maneira iremos ter o XML enviado e o XML de retorno com o código do erro ou sucesso.
Após a inclusão do funcionário no Protheus, iremos visualizar o código de retorno informado no log gerado. Para isso, basta acessar a pasta System do Protheus e procurar pelo arquivo. O nome do arquivo é composto por um número sequencial, seguido de _RCV.xml para o XML de retorno e _SND.xml para o XML enviado. Em nosso exemplo, o nome do arquivo de retorno gerado é 55847972_rcv.xml. Ao abrir o arquivo de retorno devemos procurar pela Tag statusCode, ela que conterá o código do retorno, que poderá ser de sucesso ou erro na integração. No nosso teste, o código gerado foi o 00100, isso significa que a integração funcionou corretamente.
Cada Web Service possui códigos e descrições diferentes, por isso para facilitar no entendimento dos códigos de retorno, segue abaixo a tabela de códigos de cada Web Service:
Empresa
| Código do Retorno | Descrição do código de retorno |
| 101 | Inclusão/Alteração da Empresa Jurídica realizada com sucesso. |
| 102 | Chave externa da Empresa Jurídica é obrigatória. |
| 103 | Deve ser informado pelo menos o CNPJ ou CEI. |
| 104 | Exclusão da unidade realizada com sucesso. |
| 105 | Deve ser informado apenas um dos campos: CNPJ ou CEI. |
| 106 | Nome da pessoa jurídica é obrigatória. |
| 107 | Pessoa jurídica está sendo usada, não é possível realizar a exclusão. |
| 100 | Erro Técnico (retornar erros ocorridos durante a execução). |
| Código do Retorno | Descrição do código de retorno |
| 201 | Inclusão/Alteração da unidade realizada com sucesso. |
| 202 | Chave externa da Unidade é obrigatória. |
| 203 | Chave externa de Pessoa Jurídica é obrigatória. |
| 204 | Código da unidade é obrigatório. |
| 205 | Tipo da unidade é obrigatório. |
| 206 | Exclusão da unidade realizada com sucesso. |
| 207 | Inclusão de relacionamento realizada com sucesso. |
| 208 | Exclusão de relacionamento realizada com sucesso. |
| 209 | Inclusão de relacionamento realizada parcialmente. |
| 210 | Unidade está sendo usada, não é possível realizar a exclusão. |
| 211 | Inclusão de relacionamento não realizada, nenhuma chave externa é existente. |
| 212 | Exclusão de relacionamento não realizada, nenhuma chave externa é existente. |
| 213 | Usuário ou senha são inválidos. |
| 214 | Unidade está sendo usada, não é possível realizar a exclusão. |
| 215 | Descrição da Unidade é Obrigatória. |
| 216 | Nenhum registro encontrado com a chave externa. |
| 200 | Erro Técnico (retornar erros ocorridos durante a execução). |
| Código do Retorno | Descrição do código de retorno |
| 301 | Inclusão/Alteração do Centro de Custo realizada com sucesso. |
| 302 | Chave externa do Centro de Custo é obrigatória. |
| 303 | Exclusão da unidade realizada com sucesso. |
| 304 | Usuário ou senha são inválidos. |
| 305 | Descrição do Centro de Custo é obrigatória. |
| 306 | Centro de Custo está sendo usado, não é possível realizar a exclusão. |
| 300 | Erro Técnico (retornar erros ocorridos durante a execução). |
| Código do Retorno | Descrição do código de retorno |
| 401 | Inclusão/Alteração da Unidade de Lotação realizada com sucesso. |
| 402 | Chave externa da Unidade de Lotação é obrigatória. |
| 403 | Exclusão da Unidade de Lotação realizada com sucesso. |
| 404 | Usuário ou senha são inválidos. |
| 405 | Descrição da Unidade de Lotação é obrigatória. |
| 406 | Unidade de Lotação está sendo usada, não é possível realizar a exclusão. |
| 400 | Erro Técnico (retornar erros ocorridos durante a execução). |
| Código do Retorno | Descrição do código de retorno |
| 501 | Inclusão/Alteração do Turno realizada com sucesso. |
| 502 | Chave externa do Turno é obrigatória. |
| 503 | Data de início é obrigatória. |
| 504 | Data de início deve ser uma data válida. |
| 505 | Exclusão do Turno realizada com sucesso. |
| 506 | Pelo menos uma escala deve estar informada e deve conter pelo menos um intervalo de horário do tipo Jornada. |
| 507 | Descrição é obrigatória. |
| 509 | Turno está sendo usado, não é possível realizar a exclusão. |
| 500 | Erro Técnico (retornar erros ocorridos durante a execução). |
| Código do Retorno | Descrição do código de retorno |
| 601 | Inclusão/Alteração da Grade de Trabalho realizada com sucesso. |
| 602 | Chave externa da Grade de trabalho é obrigatória. |
| 603 | A chave externa do turno é obrigatória. |
| 604 | A escala deve conter pelo menos um par de horários do tipo Jornada. |
| 605 | Os pares de horários informados estão incorretos. |
| 606 | A sequência de inicio é obrigatória. |
| 607 | A sequência de término é obrigatória. |
| 608 | O tipo é obrigatório. |
| 609 | A entrada de jornada é obrigatória. |
| 610 | A saída de jornada é obrigatória. |
| 611 | A sequência de início não pode ser superior à sequência de término. |
| 612 | Exclusão do Turno realizada com sucesso. |
| 613 | Usuário ou senha são inválidos. |
| 614 | Escala está sendo usada, não é possível realizar a exclusão. |
| 600 | Erro Técnico (retornar erros ocorridos durante a execução). |
| Código do Retorno | Descrição do código de retorno |
| 701 | Inclusão/Alteração da Pessoa física realizada com sucesso. |
| 702 | Chave externa da Pessoa Física é obrigatória. |
| 703 | Pelo menos o CPF ou RG deve ser informado. |
| 704 | Exclusão da pessoa física realizada com sucesso. |
| 705 | Usuário ou senha são inválidos. |
| 706 | Pessoa física está sendo usada, não é possível realizar a exclusão. |
| 700 | Erro Técnico (retornar erros ocorridos durante a execução). |
| Código do Retorno | Descrição do código de retorno |
| 801 | Inclusão/Alteração da Localidade realizada com sucesso. |
| 802 | Chave externa da Localidade é obrigatória. |
| 803 | Exclusão da localidade realizada com sucesso. |
| 804 | Usuário ou senha são inválidos. |
| 805 | Pelo menos País, Estado ou Cidade deve ser informada. |
| 806 | Descrição de País deve ser informada. |
| 807 | Descrição de Estado deve ser informada. |
| 808 | Descrição de Cidade deve ser informada. |
| 809 | Localidade está sendo usada, não é possível realizar a exclusão. |
| 800 | Erro Técnico (retornar erros ocorridos durante a execução). |
| Código do Retorno | Descrição do código de retorno |
| 901 | Inclusão/Alteração do cargoNivel realizada com sucesso. |
| 902 | Chave externa do cargoNivel é obrigatória. |
| 903 | Descrição é obrigatória. |
| 904 | Exclusão do cargoNivel realizada com sucesso. |
| 905 | Usuário ou senha são inválidos. |
| 906 | CargoNivel está sendo usado, não é possível realizar a exclusão. |
| 900 | Erro Técnico (retornar erros ocorridos durante a execução). |
| Código do Retorno | Descrição do código de retorno |
| 1001 | Inclusão/Alteração da situação de afastamento realizada com sucesso. |
| 1002 | Chave externa da situação de afastamento é obrigatória. |
| 1003 | Tipo da situação de afastamento é obrigatório. |
| 1004 | Exclusão da situação de afastamento realizada com sucesso. |
| 1005 | Data início e Data término são obrigatórias. |
| 1006 | Exclusão do relacionamento realizado com sucesso. |
| 1007 | Usuário ou senha estão inválidos. |
| 1008 | Descrição da situação de afastamento é obrigatória. |
| 1009 | Situação de Afastamento está sendo usada, não é possível realizar a exclusão. |
| 1010 | Inclusão do relacionamento realizado com sucesso. |
| 1000 | Erro Técnico (retornar erros ocorridos durante a execução). |
| Código do Retorno | Descrição do código de retorno |
| 1101 | Inclusão/Alteração da exceção realizada com sucesso. |
| 1102 | Chave externa da exceção é obrigatória. |
| 1103 | Tipo da exceção é obrigatório. |
| 1104 | Origem é obrigatório. |
| 1105 | Data início é obrigatória. |
| 1106 | Data Término é obrigatória. |
| 1112 | Exclusão da exceção realizada com sucesso. |
| 1113 | Pelo menos um período deve ser informado. |
| 1114 | Usuário ou senha inválidos. |
| 1115 | Os pares de horários informados estão incorretos. |
| 1106 | Direção é obrigatória. |
| 1100 | Erro Técnico (retornar erros ocorridos durante a execução). |
| Código do Retorno | Descrição do código de retorno |
| 1201 | Inclusão/Alteração do dia não trabalhado realizado com sucesso. |
| 1202 | Chave externa do dia não trabalhado é obrigatória. |
| 1203 | Recorrente é obrigatório. |
| 1204 | Data é obrigatória. |
| 1205 | Exclusão do dia não trabalhado realizada com sucesso. |
| 1206 | O turno deve ser informado. |
| 1207 | A localidade deve ser informada. |
| 1208 | Usuário ou senha Inválidos. |
| 1209 | Dia não Trabalhado está sendo usado, não é possível realizar a exclusão. |
| 1200 | Erro Técnico (retornar erros ocorridos durante a execução). |
| 1210 | Inclusão do relacionamento Dia Não Trabalhado/Localidade/Turno realizado com sucesso. |
| 1211 | Exclusão do relacionamento Dia Não Trabalhado/Localidade/Turno realizado com sucesso. |
| Código do Retorno | Descrição do código de retorno |
| 1301 | Inclusão/Alteração do usuário realizado com sucesso. |
| 1302 | Chave externa do usuário não foi informada. |
| 1303 | Chave externa de pessoa física não foi informada. |
| 1304 | O tipo papel não foi informado. |
| 1305 | Data início de validade do turno deve ser informada. |
| 1306 | Data término de validade do turno deve ser informada. |
| 1307 | Data início de validade do Centro de custo deve ser informada. |
| 1308 | Data término de validade do Centro de Custo deve ser informada. |
| 1309 | Data início de validade do CargoNivel deve ser informada. |
| 1310 | Data término de validade do CargoNivel deve ser informada. |
| 1311 | Data início de validade da Unidade de Lotação deve ser informada. |
| 1312 | Data término de validade da Unidade de Lotação deve ser informada. |
| 1313 | Data início de validade da Localidade deve ser informada. |
| 1314 | Data término de validade da Localidade deve ser informada. |
| 1315 | Chave externa de pessoa Física não existe. |
| 1316 | Chave externa de turno não existe. |
| 1317 | Chave externa de centro de custo não existe. |
| 1318 | Chave externa de CargoNivel não existe. |
| 1319 | Chave externa de unidade de lotação não existe. |
| 1320 | Chave externa de localidade não existe. |
| 1321 | Chave externa de usuário não existe. |
| 1322 | Relacionamento incluído/alterado com sucesso. |
| 1323 | Usuário ou senha Inválidos. |
| 1324 | Usuário está sendo usado, não é possível realizar a exclusão. |
| 1325 | Exclusão do usuário realizada com sucesso. |
| 1326 | Exclusão do relacionamento de usuário com nome do relacionamento, realizada com sucesso. |
| 1327 | Exclusão do relacionamento de usuário com nome do relacionamento, não realizada. |
| 1301 | Inclusão/Alteração do usuário realizado com sucesso. |
| 1302 | Chave externa do usuário não foi informada. |
| 1303 | Chave externa de pessoa física não foi informada. |
| 1300 | Erro Técnico (retornar erros ocorridos durante a execução) |
| Código do Retorno | Descrição do código de retorno |
| 1401 | Importação da batida realizada no REP: número do rep e NSR: número do nsr foi importada com sucesso. |
| 1402 | Importação da batida realizada no REP: número do rep e NSR: número do nsr não foi importada. |
| 1400 | Erro Técnico (retornar erros ocorridos durante a execução) |
CAMPOS DA TABELA UTILIZADA - SRA
Ao incluir ou alterar qualquer um dos dados utilizados para a montagem do XML de funcionários, será realizada uma nova integração, utilizando os campos/Web Services abaixo:
WSRHTSANaturalPerson
<?xml version="1.0" encoding="UTF-8"?>
-<soap:Envelope xmlns:soap="http://schemas.xmlsoap.org/soap/envelope/" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance">
-<soap:Body>
-<insertOrUpdate xmlns="http://naturalperson.tsa.totvs.com/">
-<arg0 xmlns="">
<address>AV. BRAZ LEME </address> Endereço + Num.Endereço + Compl.Ender. (RA_ENDEREC + RA_NUMENDE + RA_COMPLEM)
<city>SAO PAULO </city> Municipio (RA_MUNICIP)
<country>BRASILEIRO</country> Nacionalid. (RA_NACIONA)
<email>totvs@totvs.com.br</email> End. E-Mail (RA_EMAIL)
<externalKey>T1D MG 01 00079820211011164347</externalKey> Código Unico RA_CODUNIC (Empresa + RA_FILIAL + RA_MAT + Data e hora da Integração)
<federalId>03024407049</federalId> CPF (RA_CIC)
<idCard>2020-01-01</idCard> R.G. (RA_RG)
<idCardDate>1900-01-01</idCardDate> D t.Emis.RG (RA_DTRGEXP) Se não for preenchido será enviado 1900-01-01
<idCardEmitter>SSP </idCardEmitter> Orgao expedR (RA_RGEXP)
<idCardState>SP </idCardState> UF do RG (RA_RGUF)
<name>Funcionário Totvs </name> Nome do Funcionário (RA_NOME)
<neighborhood>CASA VERDE </neighborhood> Bairro (RA_BAIRRO)
<phone1>11111111 </phone1> Telefone (RA_TELEFON)
<phone2>911111111 </phone2> Num. Celular (RA_NUMCELU)
<phoneCode1>11</phoneCode1> DDD Telefone (RA_DDDFONE)
<phoneCode2>11</phoneCode2> DDD Celular (RA_DDDCELU)
<state>SP</state> Estado (RA_ESTADO)
<zipCode>02511000</zipCode> CEP (RA_CEP)
<sex>M</sex> Sexo (RA_SEXO)
<birthDate>1985-11-19</birthDate> Data Nasc. (RA_NASC)
</arg0>
</insertOrUpdate>
</soap:Body>
</soap:Envelope>
WSRHTSAUserIntegration
<?xml version="1.0" encoding="UTF-8"?>
-<soap:Envelope xmlns:soap="http://schemas.xmlsoap.org/soap/envelope/" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance">
-<soap:Body>
-<insertUserShiftWork xmlns="http://user.tsa.totvs.com/">
-<arg0 xmlns="">
<endDate>2049-12-31T00:00:00</endDate> Data Demissão (RA_DEMISSA se RA_DEMISSA estiver vazia será enviado 2049-12-31)
<initialDate>2021-01-01T00:00:00</initialDate> Data Admissão (RA_ADMISSA)
<shiftWorkExternalKey>T1D MG 00101</shiftWorkExternalKey> Chave de identificação do turno (Empresa + Turno + Sequencia (Empresa + PF_FILIAL + PF_TURNOPA + PF_SEQUEPA))
<userExternalKey>T1D MG 01 000798</userExternalKey> Chave de identificação do funcionário (Empresa + RA_FILIAL + RA_MAT)
<InitialScaleBaseDate>2020-12-28T00:00:00</InitialScaleBaseDate> Primeiro dia da sequência e turno informado. Por exemplo a data de admissão do funcionário foi no dia 01/01/2021, esse dia é uma sexta-feria e a sequência 01 começa na segunda, então será enviada o dia 28/12/2020.
</arg0>
</insertUserShiftWork>
</soap:Body>
</soap:Envelope>
0 Comentários
