Dúvida
Como descobrir as coordenadas de um novo botão para Self-Checkout para configuração na tela touch?
Ambiente
Monitor de PDVs - Aplicável para todas as versões.
Solução
Para solucionar essa dúvida, realize os seguintes passos:

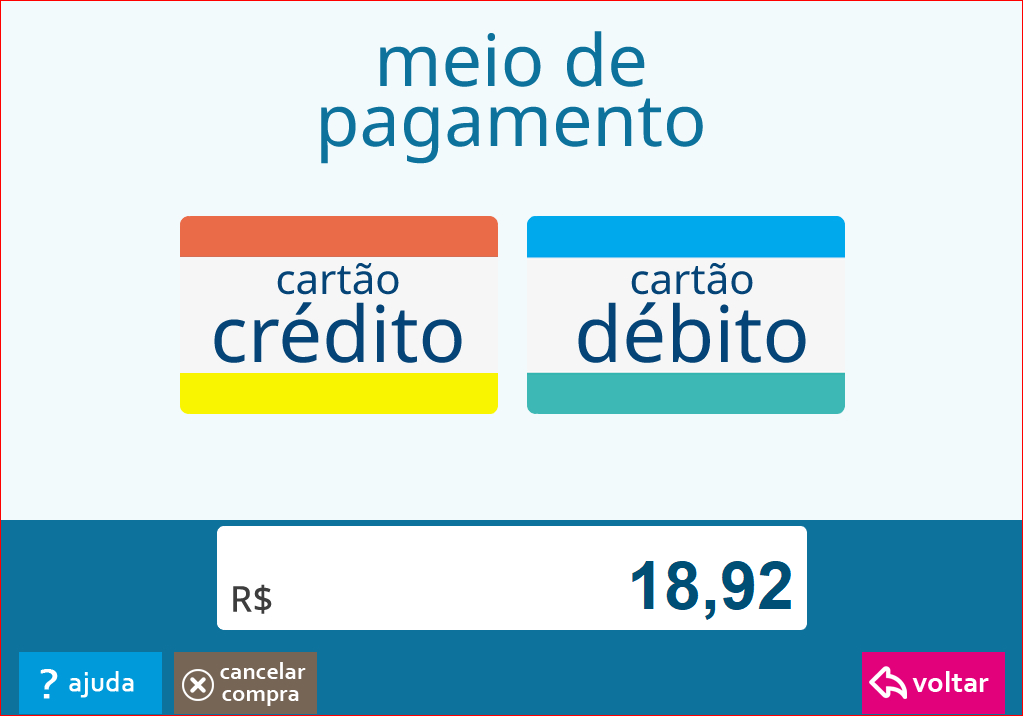

Passo 1. Necessário ter a imagem que será usada para definir as coordenadas de um novo botão.
Exemplo:

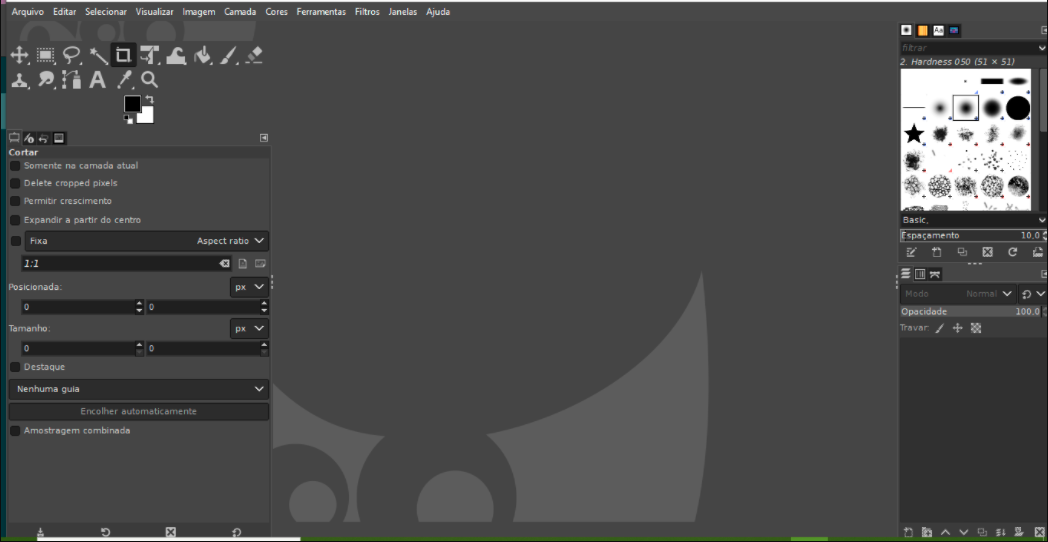

Passo 2. Como exemplo, será mostrado como descobrir as coordenadas do botão cartão de crédito. Usaremos um programa de edição de imagens que nos fornecerá as coordenadas (você pode utilizar o programa que desejar).
Passo 3. Com a imagem aberta, escolha o botão que deseja identificar as coordenadas e o selecione segurando e arrastando o cursor ficando desta forma:
Observação
O processo pode variar conforme o editor de imagens utilizado. O exemplo a seguir considera um editor específico.
Passo 4. Após realizar a seleção, os campos com as coordenadas serão exibidos, normalmente em uma das laterais da ferramenta.

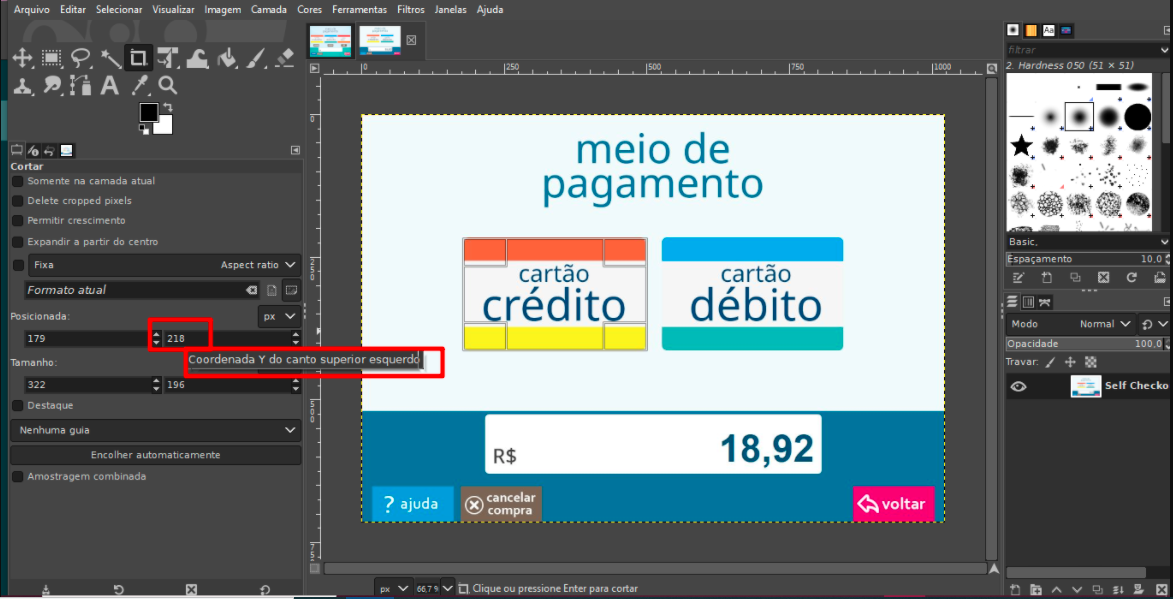

Passo 5. Com o cursor do mouse sobre os números, será mostrado qual medida é correspondente:
a) 179 = Coordenada X do canto superior esquerdo = Posição esquerda
b) 218 = Coordenada Y do canto superior esquerdo = Posição Topo
c) 322 = Largura da Seleção = Largura

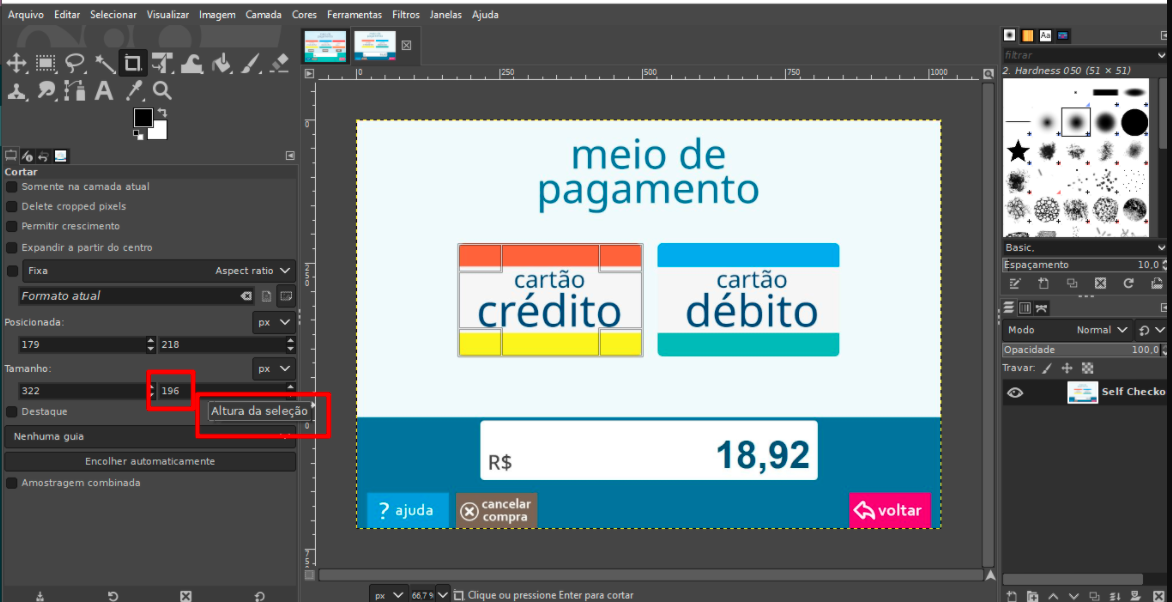

d) 134 = Altura da seleção = Altura
Passo 6. Após identificar as coordenadas, acesse o Monitor e realize a configuração abaixo.
Caminho:
Monitor > Configurações > Configurações de PDV's > Self-Checkout > Interface > Tela de pagamento > Botão cartão de crédito > Coordenadas > Paisagem
Informe os valores coletados e, em seguida:
- Salve as configurações;
Reinicie a aplicação para efetivar as alterações.
Observação:
O caminho acima refere-se ao botão de Cartão de Crédito, porém o procedimento é o mesmo para qualquer botão do Self Checkout, respeitando sua identificação e função.

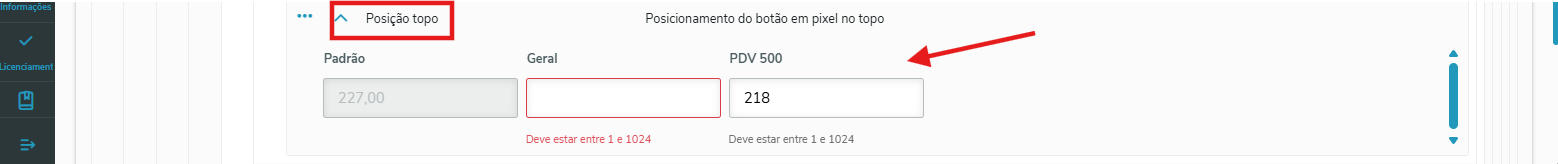

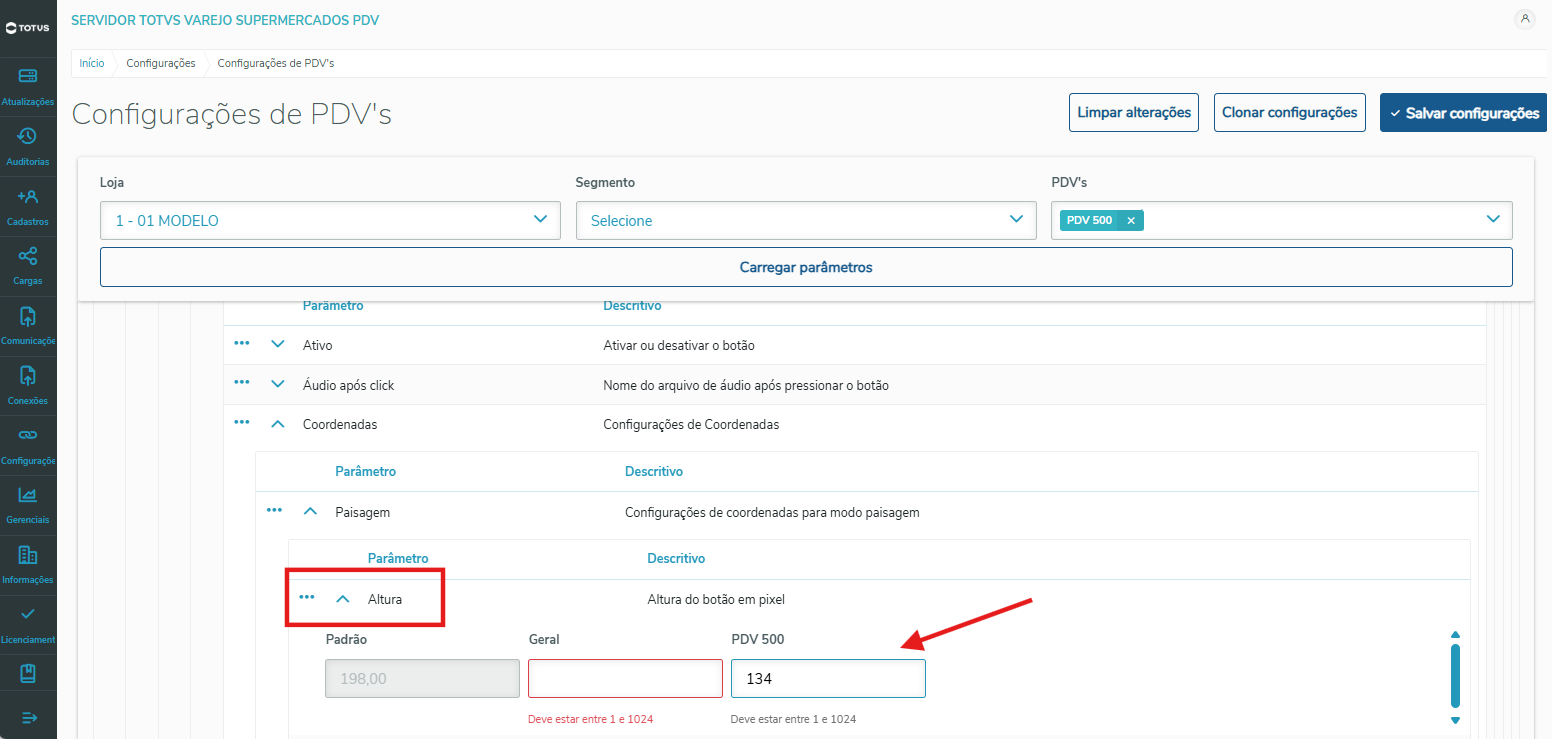

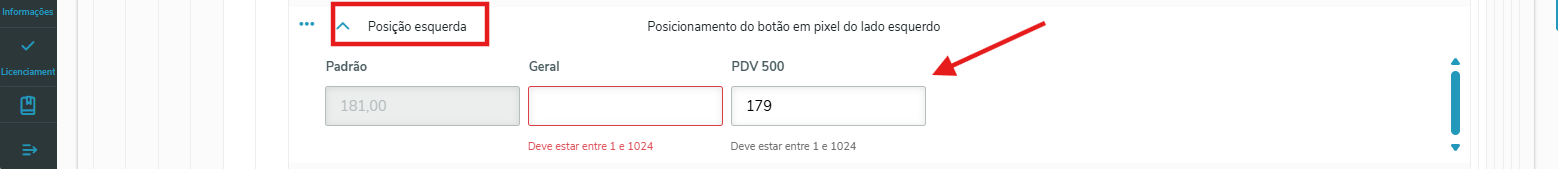

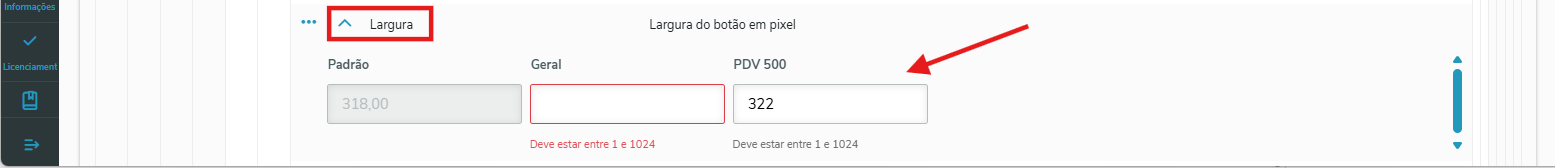

Segue um exemplo da configuração no PDV 500:
Importante
Não altere parâmetros além dos indicados neste procedimento.
Nunca utilize a aba “GERAL” para esse tipo de configuração.
Sempre selecione o PDV desejado e realize a configuração de forma individual.
